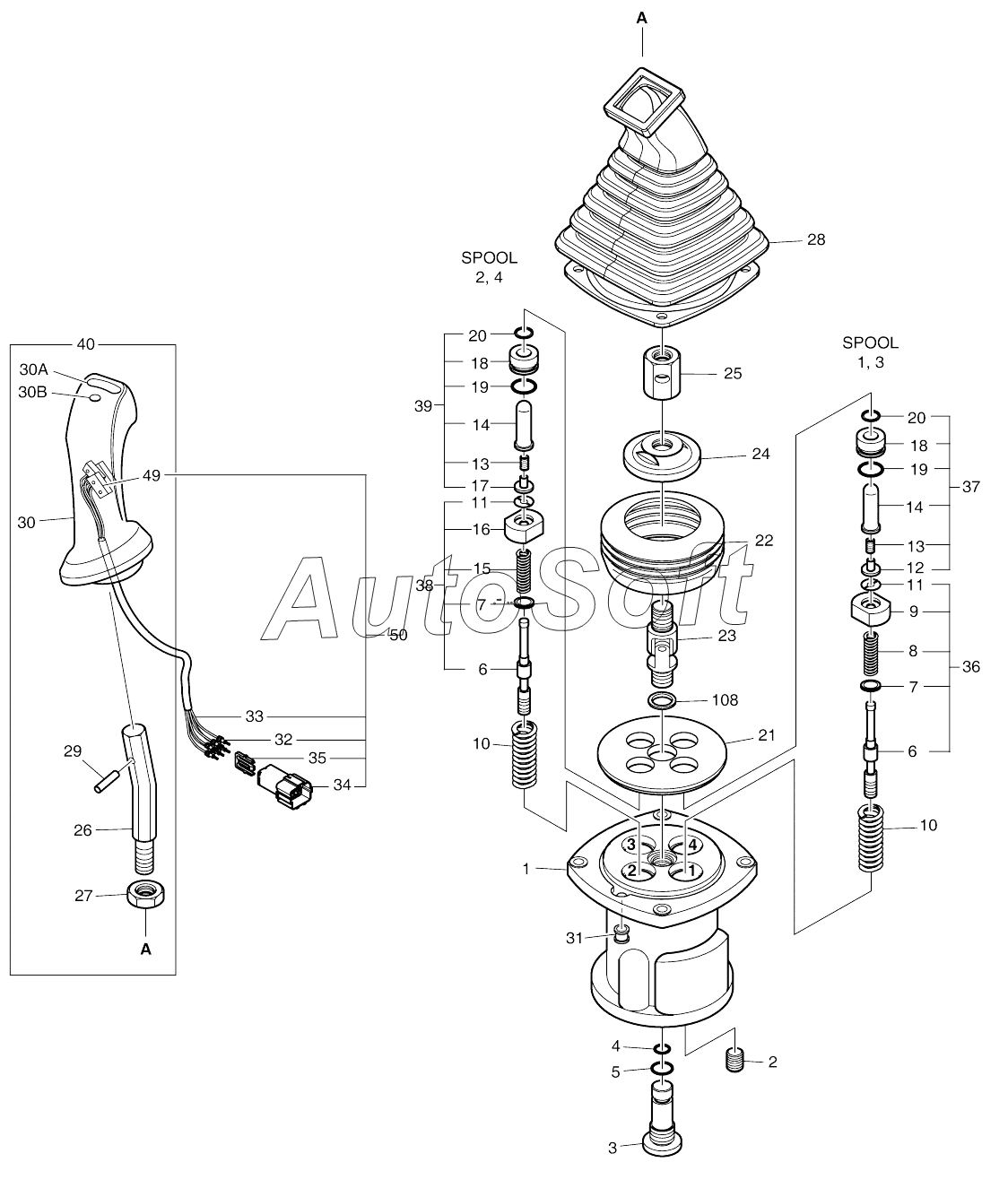

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). REMOTE CONTROL VALVE-3
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
25
26
27
28
29
30
30
30A
30A
30B
31
32
33
34
35
36
36
37
37
37
38
38
39
39
39
40
40
40
49
50
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 410113-00149 | 4***9 | Valve assy, joystick, lh | |
| 410113-00149A | 4***A | Valve assy, joystick, lh | |
| 410113-00150 | 4***0 | Valve assy, joystick, rh | |
| 410113-00150A | 4***A | Valve assy, joystick, rh | |
| 420-00344A | 4***A | REMOTE CONTROL VALVE(L.H) | |
| 420-00345A | 4***A | REMOTE CONTROL VALVE(R.H) | |
| 1 | J***1 | CASE | |
| 10 | J***7 | SPRING | |
| 108 | 1***2 | Spacer | |
| 11 | J***3 | STOPPER | |
| 12 | J***1 | STOPPER(1.3) | |
| 13 | J***4 | SPRING | |
| 14 | R***D | Rod, push | |
| 15 | J***6 | SPRING(2.4) | |
| 16 | J***7 | SEAT;SPRING(2.4) | |
| 17 | J***2 | STOPPER(2.4) | |
| 18 | P***G | Plug | |
| 19 | P***0 | O-RING | |
| 2 | W***8 | PLUG | |
| 20 | R***2 | SEAL;ROD | |
| 21 | 2***7 | Plate | |
| 21 | J***2 | PLATE | |
| 22 | J***8 | BOOT | |
| 22 | K***8 | Boot | |
| 23 | J***2 | JOINT ASS'Y | |
| 24 | 4***6 | Plate, swash | |
| 24 | J***4 | PLATE;SWASH | |
| 24 | K***A | Plate, swash | |
| 25 | J***4 | NUT;HEX. | |
| 26 | J***1 | BAR;HANDLE | |
| 27 | H***4 | NUT;HEX. | |
| 28 | J***2 | BOOT | |
| 29 | S***8 | PIN;SPRING | |
| 3 | J***2 | PLUG | |
| 30 | 1***4 | HANDLE ASS'Y | |
| 30 | 1***7 | HANDLE ASS'Y | |
| 30A | 1***6 | CAP;PEANUT | |
| 30A | 1***1 | CAP;PEANUT | |
| 30B | 1***7 | CAP;ROUND | |
| 31 | J***3 | BUSHING | |
| 32 | T***L | Terminal | |
| 33 | W***E | Wire, seal | |
| 34 | S***T | HOUSING | |
| 35 | S***P | HOLDER;REAR | |
| 36 | 4***7 | Spool kit | |
| 36 | J***9 | SPOOL KIT(1.3PORT) | |
| 37 | 4***2 | Plug kit | |
| 37 | 4***7 | Plug kit | |
| 37 | J***0 | PLUG KIT (1.3PORT) | |
| 38 | 4***8 | Spool kit | |
| 38 | J***1 | SPOOL KIT(2.4PORT) | |
| 39 | 4***3 | Plug kit | |
| 39 | 4***8 | Plug kit | |
| 39 | J***2 | PLUG KIT (2.4PORT) | |
| 4 | P***A | O-RING | |
| 40 | 1***7 | Handle kit, l.h | |
| 40 | 1***8 | Handle kit, r.h | |
| 40 | J***1 | HANDLE KIT | |
| 49 | S***H | Switch | |
| 5 | P***4 | O-RING | |
| 50 | K***2 | SWITCH ASS'Y | |
| 6 | J***3 | SPOOL | |
| 7 | J***4 | SHIM | |
| 8 | J***1 | SPRING(1.3) | |
| 9 | J***2 | SEAT;SPRING(1.3) |
