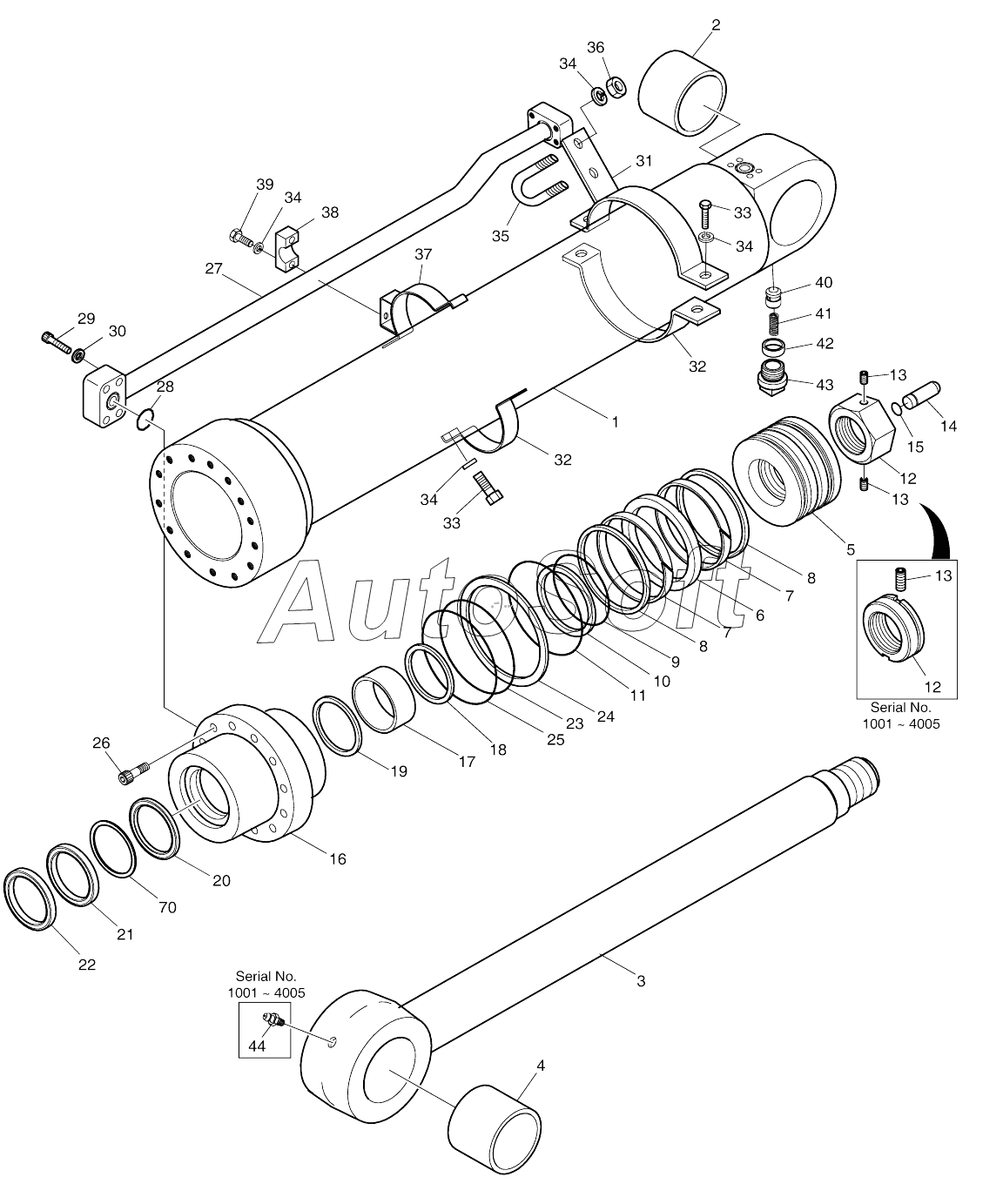

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). ARM CYLINDER
2440-9236B
400305-00465
1
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
70
2440-9236KT
401107-01562
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9236B | 2***B | Cylinder, arm | |
| 2440-9236KT | 2***T | Seal kit, arm cyl. | |
| 400305-00465 | 4***5 | Cylinder, arm | |
| 401107-01562 | 4***2 | Seal kit, arm cylinder | |
| 1 | 4***5 | Tube assy | |
| 1 | 5***2 | Tube assy | |
| 2 | 0***0 | Bush, steel | |
| 3 | 4***0 | Rod, cylinder | |
| 3 | 5***2 | Rod assy | |
| 4 | 0***0 | Bush, steel | |
| 5 | 5***0 | Piston | |
| 6 | E***0 | Seal, slipper | |
| 7 | 0***0 | Ring, wear | |
| 8 | 0***0 | Ring, slyd | |
| 9 | E***1 | O-ring | |
| 10 | 5***0 | Ring, back up | |
| 11 | 0***0 | Ring, cushion | |
| 12 | 1***1 | Nut, piston | |
| 12 | 8***2 | Nut, piston | |
| 13 | 1***7 | Screw, set | |
| 13 | E***4 | SCREW | |
| 14 | 0***0 | PLUNGER;CUSHION | |
| 15 | 0***0 | RING;STOP | |
| 16 | 1***8 | Cover, rod | |
| 16 | 5***1 | Cover, rod | |
| 17 | E***2 | Bush, du | |
| 18 | 0***0 | Ring, retaining | |
| 19 | 1***9 | Seal, buffer | |
| 19 | E***0 | Seal, buffer | |
| 20 | 1***0 | U-packing | |
| 20 | E***0 | Packing, u | |
| 21 | E***0 | Wiper, dust | |
| 22 | 0***0 | Ring, retaining | |
| 23 | E***1 | O-ring | |
| 24 | 5***0 | Ring, back up | |
| 25 | E***1 | O-ring | |
| 26 | E***9 | BOLT;SOCKET | |
| 27 | 5***1 | Pipe assy-r | |
| 28 | E***1 | O-ring | |
| 29 | E***6 | Bolt, socket | |
| 30 | E***2 | WASHER;SPRING | |
| 31 | 5***0 | Pipe band assy-a | |
| 32 | 0***0 | Band, pipe | |
| 33 | E***3 | BOLT;HEX. | |
| 34 | E***2 | WASHER;SPRING | |
| 35 | 0***0 | U-bolt | |
| 36 | E***3 | NUT;HEX. | |
| 37 | 5***0 | Pipe band assy-b | |
| 38 | 0***0 | Clamp, pipe | |
| 39 | E***3 | BOLT;HEX. | |
| 40 | 0***0 | Valve, check | |
| 41 | 0***0 | SPRING | |
| 42 | 0***0 | SUPPORT;SPRING | |
| 43 | E***0 | PLUG;HEX. | |
| 44 | E***2 | NIPPLE;GREASE | |
| 70 | 1***5 | Ring, back up |
