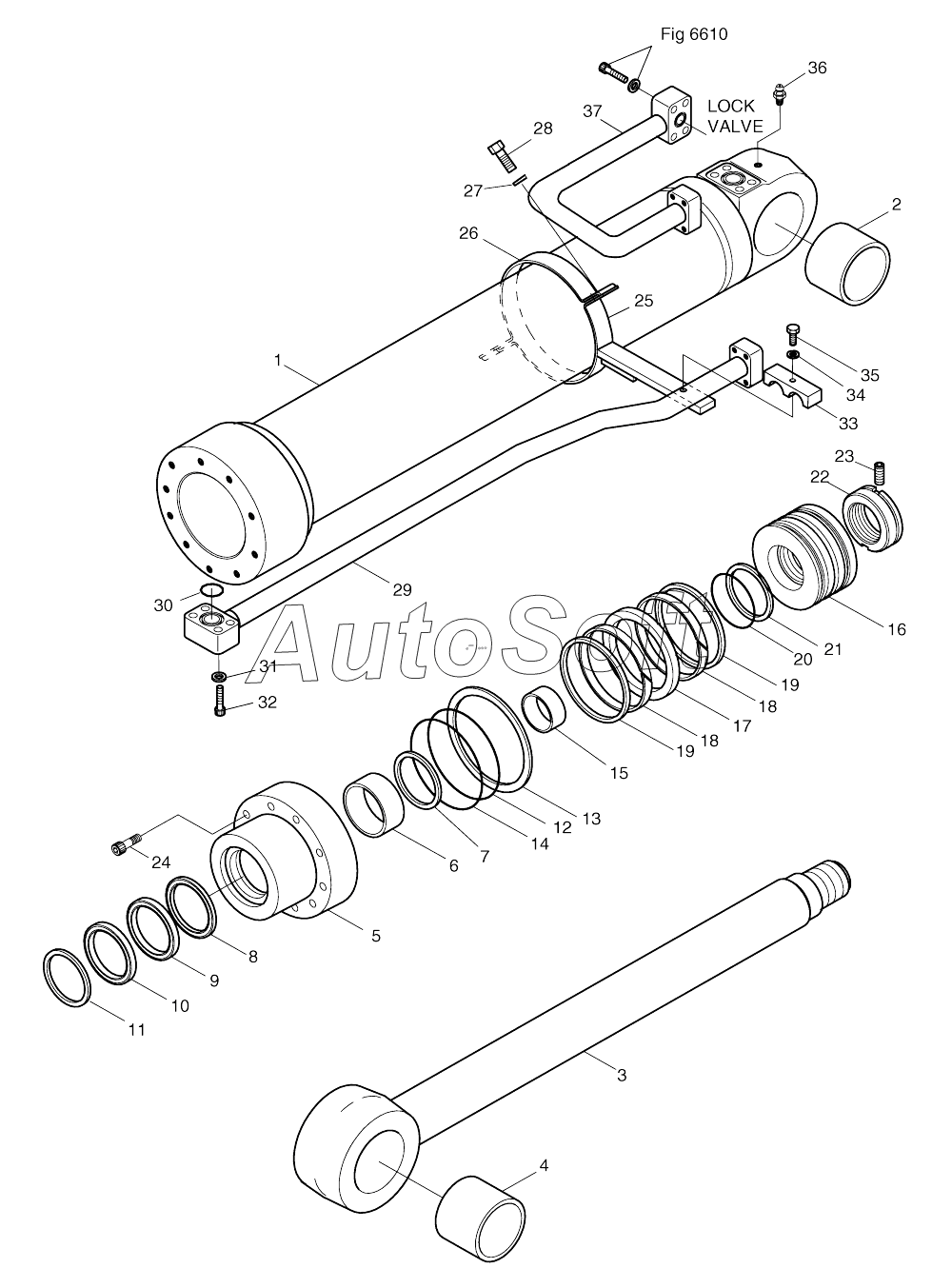

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). BOOM CYLINDER (L.H)-LOCK
440-00028C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
2440-9234KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9234KT | 2***T | Seal kit, boom cyl. | |
| 440-00028C | 4***C | Cylinder, boom | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***0 | Bush, steel | |
| 3 | 5***0 | Rod assy | |
| 4 | 0***0 | Bush, steel | |
| 5 | 5***2 | Cover, rod | |
| 6 | E***0 | Bush, du | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | Packing, u | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-RING | |
| 13 | 5***0 | Ring, back up | |
| 14 | E***1 | O-RING | |
| 15 | 0***0 | Ring, cushion | |
| 16 | 5***1 | Piston | |
| 17 | E***0 | Seal, slipper | |
| 18 | 0***0 | Ring, wear | |
| 19 | 0***0 | Ring, slyd | |
| 20 | E***1 | O-ring | |
| 21 | 5***0 | Ring, back up | |
| 22 | 8***2 | NUT;PISTON | |
| 23 | E***4 | SCREW | |
| 24 | E***9 | BOLT;SOCKET | |
| 25 | 5***0 | Pipe band assy | |
| 26 | 0***0 | Band, pipe | |
| 27 | E***2 | WASHER;SPRING | |
| 28 | E***3 | BOLT;HEX. | |
| 29 | 5***2 | Pipe assy-r | |
| 30 | E***1 | O-RING | |
| 31 | E***2 | WASHER;SPRING | |
| 32 | E***6 | BOLT;SOCKET | |
| 33 | 0***0 | Clamp, pipe | |
| 34 | E***2 | WASHER;SPRING | |
| 35 | E***3 | Bolt, hex | |
| 36 | E***2 | NIPPLE;GREASE | |
| 37 | 5***1 | Pipe assy-h |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
