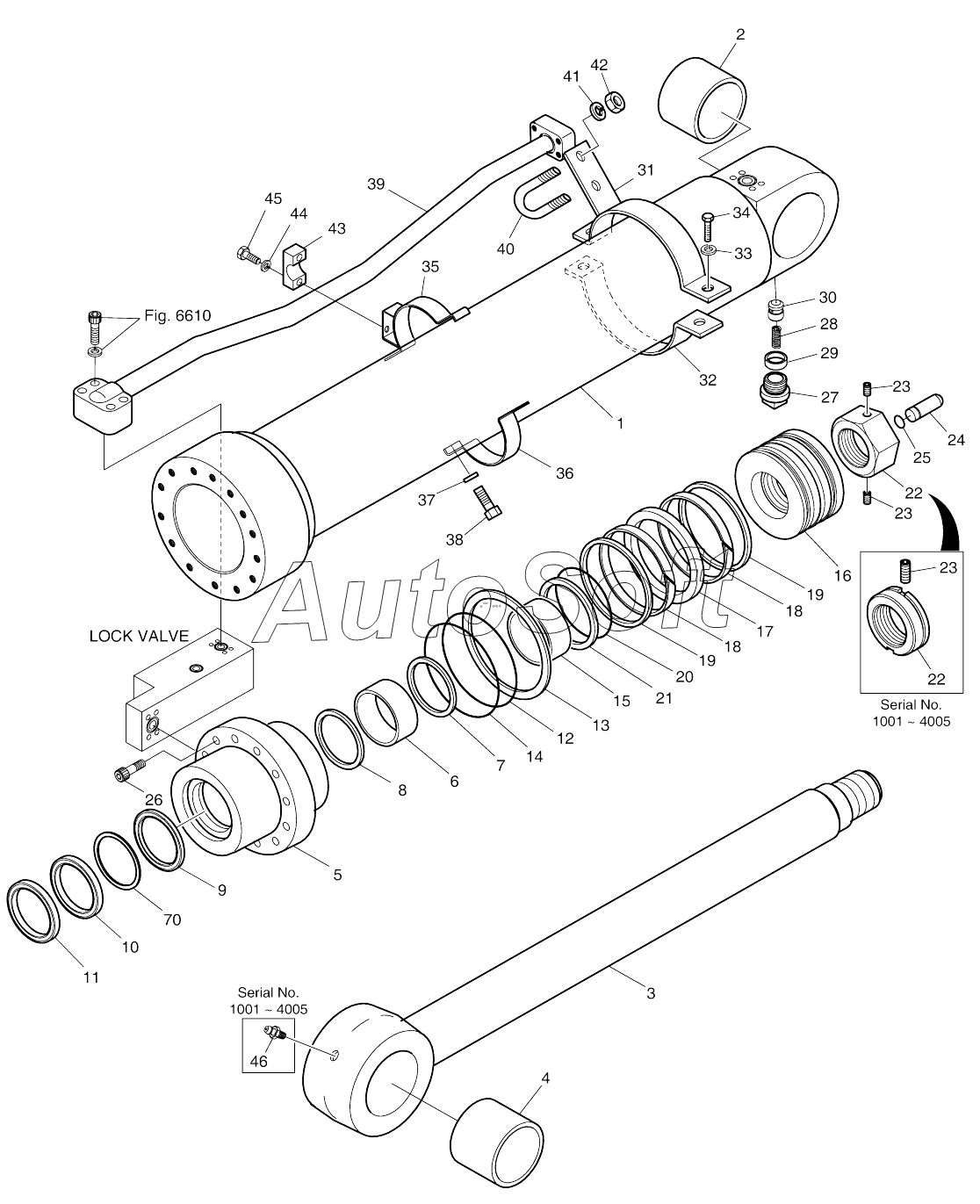

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). ARM CYLINDER-LOCK VALVE
2440-6493C
400305-00467
1
1
2
3
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
22
22
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
70
2440-9236KT
401107-01562
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-6493C | 2***C | Cylinder, arm | |
| 2440-9236KT | 2***T | Seal kit, arm cyl. | |
| 400305-00467 | 4***7 | Cylinder, arm, lock v/v | |
| 401107-01562 | 4***2 | Seal kit, arm cylinder | |
| 1 | 4***5 | Tube assy | |
| 1 | 5***1 | Tube assy | |
| 2 | 0***0 | Bush, steel | |
| 3 | 4***0 | Rod, cylinder | |
| 3 | 5***2 | Rod assy | |
| 4 | 0***0 | Bush, steel | |
| 5 | 1***8 | Cover, rod | |
| 5 | 5***1 | Cover, rod | |
| 6 | E***2 | Bush, du | |
| 7 | 0***0 | Ring, retaining | |
| 8 | 1***9 | Seal, buffer | |
| 8 | E***0 | Seal, buffer | |
| 9 | 1***0 | U-packing | |
| 9 | E***0 | Packing, u | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-ring | |
| 13 | 5***0 | Ring, back up | |
| 14 | E***1 | O-ring | |
| 15 | 0***0 | Ring, cushion | |
| 16 | 5***0 | Piston | |
| 17 | E***0 | Seal, slipper | |
| 18 | 0***0 | Ring, wear | |
| 19 | 0***0 | Ring, slyd | |
| 20 | E***1 | O-ring | |
| 21 | 5***0 | Ring, back up | |
| 22 | 1***1 | Nut, piston | |
| 22 | 8***2 | Nut, piston | |
| 23 | 1***7 | Screw, set | |
| 23 | E***4 | SCREW | |
| 24 | 0***0 | PLUNGER;CUSHION | |
| 25 | 0***0 | RING;STOP | |
| 26 | E***9 | BOLT;SOCKET | |
| 27 | 0***0 | Valve, check | |
| 28 | 0***0 | SPRING | |
| 29 | 0***0 | SUPPORT;SPRING | |
| 30 | E***0 | PLUG;HEX. | |
| 31 | 5***0 | Pipe band assy-a | |
| 32 | 0***0 | Band, pipe | |
| 33 | E***2 | WASHER;SPRING | |
| 34 | E***3 | BOLT;HEX. | |
| 35 | 5***0 | Pipe band assy-b | |
| 36 | 0***0 | Band, pipe | |
| 37 | E***2 | WASHER;SPRING | |
| 38 | E***3 | BOLT;HEX. | |
| 39 | 1***6 | Pipe assy-r | |
| 40 | 0***0 | U-bolt | |
| 41 | E***2 | WASHER;SPRING | |
| 42 | E***3 | NUT;HEX. | |
| 43 | 0***0 | Clamp, pipe | |
| 44 | E***2 | WASHER;SPRING | |
| 45 | E***3 | BOLT;HEX. | |
| 46 | E***2 | NIPPLE;GREASE | |
| 70 | 1***5 | Ring, back up |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
