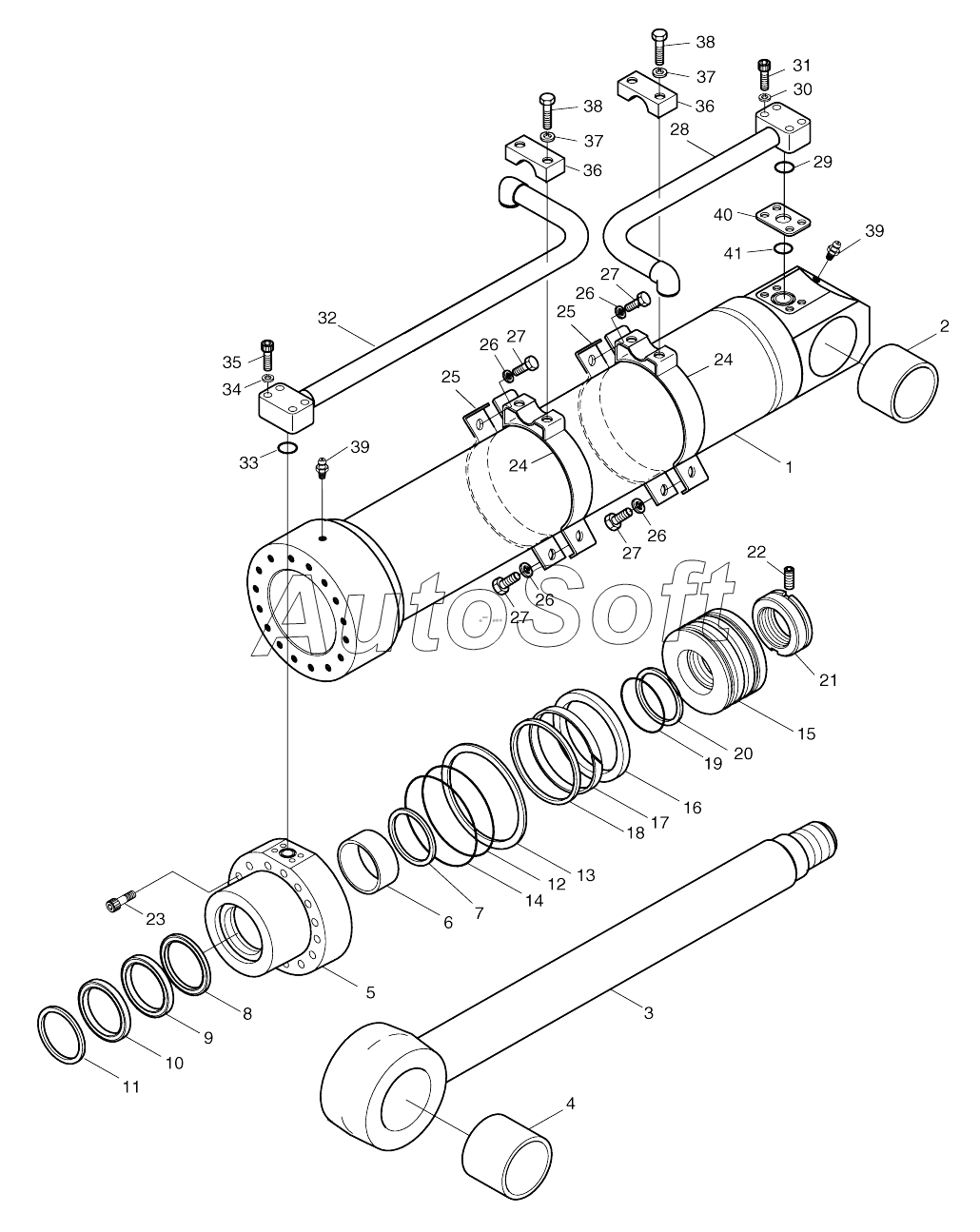

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). ARTI.BOOM CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
26
27
27
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
440-00184KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00184KT | 4***T | SEAL KIT | |
| 440-00314 | 4***4 | Arti. Boom cylinder | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***1 | BUSH;STEEL | |
| 3 | 5***0 | Rod assy | |
| 4 | 0***3 | BUSH;STEEL | |
| 5 | 5***0 | COVER;ROD | |
| 6 | E***4 | BUSH;DU | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | SEAL;BUFFER | |
| 9 | E***0 | PACKING;U | |
| 10 | E***0 | WIPER;DUST | |
| 11 | 0***0 | RING;RETAINING | |
| 12 | E***1 | O-RING | |
| 13 | E***0 | RING;BACK UP | |
| 14 | E***1 | O-RING | |
| 15 | 5***0 | PISTON | |
| 16 | E***0 | SEAL;SLIPPER | |
| 17 | 0***0 | RING;WEAR | |
| 18 | 0***0 | RING;SLYD | |
| 19 | E***1 | O-RING | |
| 20 | 0***0 | RING;BACK UP | |
| 21 | 0***1 | NUT;PISTON | |
| 22 | E***4 | SCREW | |
| 23 | E***9 | BOLT;SOCKET | |
| 24 | 5***0 | PIPE BAND ASS'Y | |
| 25 | 5***0 | BAND;PIPE | |
| 26 | E***2 | WASHER;SPRING | |
| 27 | E***3 | BOLT;HEX. | |
| 28 | 5***0 | Pipe assy-h | |
| 29 | E***1 | O-RING | |
| 30 | E***2 | WASHER;SPRING | |
| 31 | E***6 | Bolt, hex. Socket | |
| 32 | 5***0 | Pipe assy-r | |
| 33 | E***1 | O-RING | |
| 34 | E***2 | WASHER;SPRING | |
| 35 | E***6 | BOLT;SOCKET | |
| 36 | 0***0 | CLAMP;PIPE | |
| 37 | E***2 | WASHER;SPRING | |
| 38 | E***6 | BOLT;HEX | |
| 39 | E***2 | NIPPLE;GREASE | |
| 40 | 5***0 | SPACER | |
| 41 | E***1 | O-RING |
