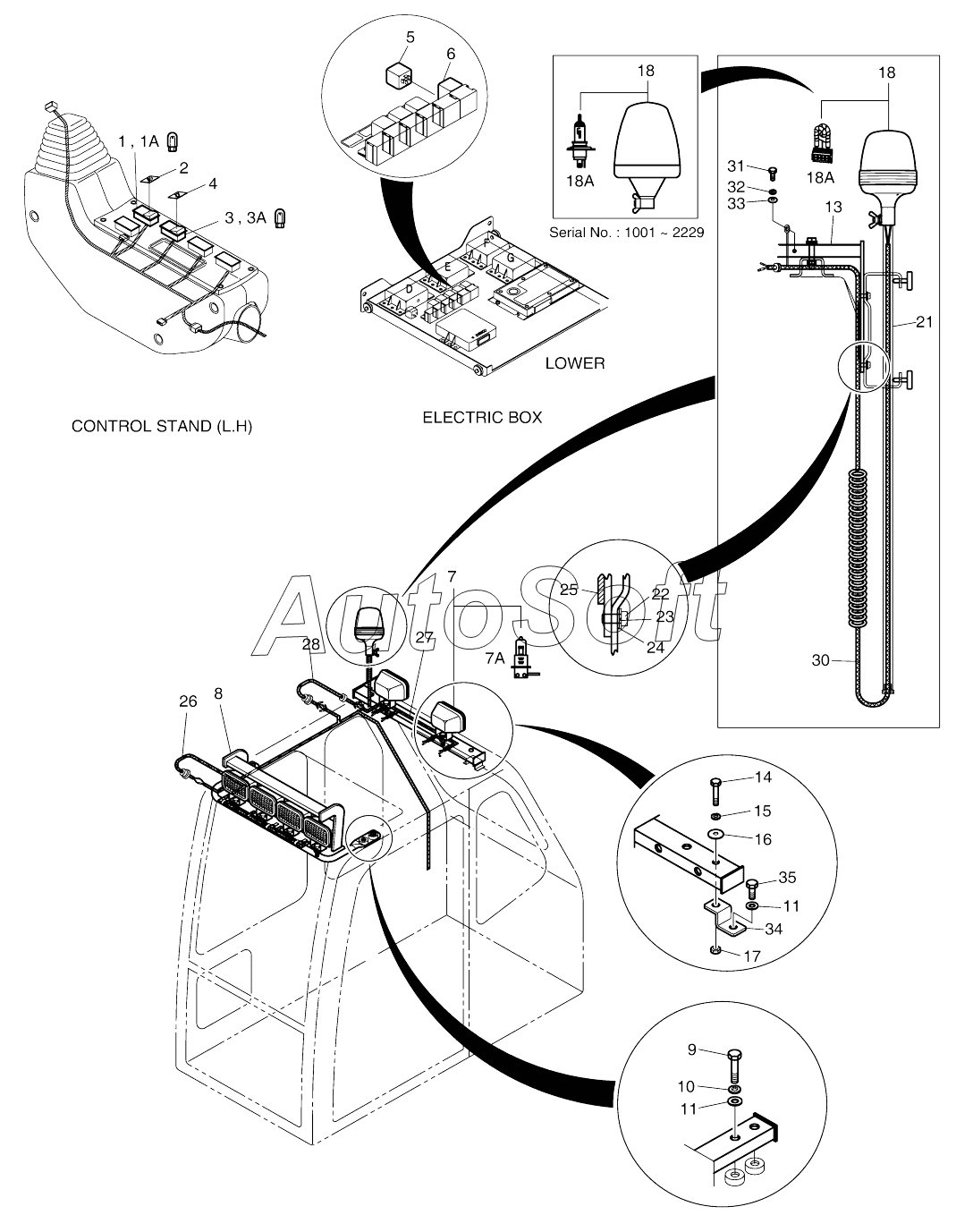

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). 6-LAMP AND BEACON (TELESCOPIC)
25
16
17
18
18
18
18
18A
18A
18A
18A
18A
18A
21
22
23
24
15
26
27
28
30
31
32
33
34
35
6
300619-01469
300619-01469A
1
1A
2
3
3A
4
5
534-00091F2
7
7A
8
9
10
11
11
11
11
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-01469 | 3***9 | Telescopic beacon assy | |
| 300619-01469A | 3***A | Telescopic beacon assy, 6lamp | |
| 534-00091F2 | 5***2 | 6-lamp and beacon | |
| 1 | 2***9 | SWITCH;LAMP | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | 2***1 | WASHER | |
| 11 | 2***1 | WASHER | |
| 13 | 1***4 | Support, rear lamp and beacon | |
| 14 | S***3 | BOLT M8X1.25X55 | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | 2***8 | WASHER;PLAIN | |
| 17 | S***3 | NUT M8X1.25 | |
| 18 | 3***7 | Lamp | |
| 18 | 5***2 | LAMP;ROTATING BEACON | |
| 18A | 3***3 | Bulb | |
| 18A | 5***3 | BULB;HALOGEN H1 24V 70W | |
| 1A | K***3 | LAMP;PILOT | |
| 2 | 2***4 | INSERT;CABIN LAMP | |
| 21 | 1***5 | Support | |
| 22 | S***3 | BOLT M8X1.25X16 | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | S***3 | WASHER;PLAIN M8 | |
| 25 | 1***4 | Rubber | |
| 26 | 5***5 | Harness, front cabin lamp | |
| 27 | 5***7 | HARNESS;REAR CABIN LAMP | |
| 28 | 5***8 | HARNESS;REAR LAMP JOINT | |
| 3 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 30 | 5***9 | Harness, beacon telescopic | |
| 31 | S***3 | BOLT M6X1.0X12 | |
| 32 | S***3 | WASHER;SPRING M6 | |
| 33 | S***3 | WASHER;PLAIN | |
| 34 | 1***1 | Bracket, lamp | |
| 35 | 2***4 | BOLT M10X1.5X20 | |
| 3A | K***3 | LAMP;PILOT | |
| 4 | 2***0 | INSERT;ROTATING BEACON | |
| 5 | 2***3 | RELAY | |
| 6 | 2***3 | RELAY | |
| 7 | 5***7 | Lamp, cabin | |
| 7A | 2***4 | BULB | |
| 8 | 1***3 | Support, front cabin lamp | |
| 9 | 2***2 | BOLT M10X1.5X25 |
