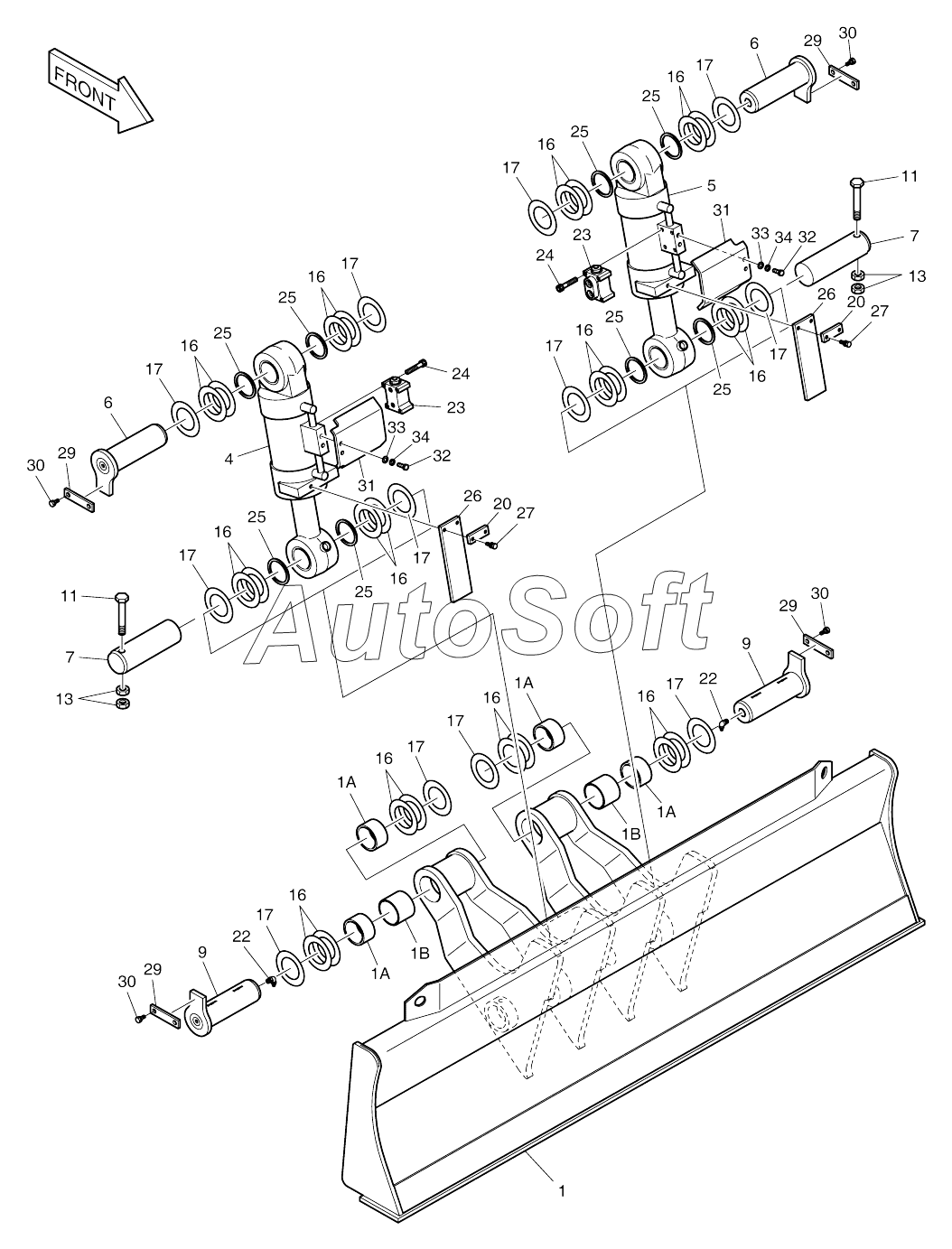

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). BLADE-FRONT
26
26
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
20
20
22
22
23
23
24
24
25
25
25
25
25
25
25
25
26
26
13
13
27
27
29
29
29
29
30
30
30
30
31
31
32
32
33
33
34
34
5
230102-00075
230102-00075
230102-00075A
230102-00075A
1
1A
1A
1A
1A
1B
1B
4
4
5
608-00029A
608-00029A
6
6
6
6
7
7
7
7
9
9
9
9
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230102-00075 | 2***5 | Blade assy | |
| 230102-00075A | 2***A | Blade assy | |
| 608-00029A | 6***A | Blade assy | |
| 1 | 6***C | Blade, dozer | |
| 11 | S***6 | Bolt | |
| 13 | S***3 | Nut | |
| 16 | 2***4 | SHIM | |
| 17 | 2***5 | SHIM | |
| 1A | 2***1 | Bushing | |
| 1B | 1***4 | Spacer | |
| 20 | 1***3 | Plate | |
| 22 | S***1 | NIPPLE;GREASE | |
| 23 | 2***B | Valve, pilot check | |
| 24 | S***6 | Bolt | |
| 25 | 2***5 | Seal, dust | |
| 26 | 1***9 | Plate | |
| 26 | 1***A | Plate | |
| 27 | 2***5 | Bolt, set | |
| 29 | 6***6 | Plate | |
| 30 | 2***2 | BOLT;SET M10X1.5X25 | |
| 31 | 1***1 | Bracket | |
| 32 | S***6 | Bolt | |
| 33 | S***3 | Washer, plain | |
| 34 | S***3 | WASHER;SPRING M10 | |
| 4 | 4***0 | Cylinder, blade | |
| 4 | 4***1 | Cylinder, blade | |
| 5 | 4***1 | Cylinder, blade | |
| 5 | 4***2 | Cylinder, blade | |
| 6 | 1***3 | Pin | |
| 6 | 1***3 | Pin | |
| 7 | 1***4 | Pin | |
| 7 | 1***1 | Pin | |
| 9 | 1***5 | Pin | |
| 9 | 1***A | Pin |
