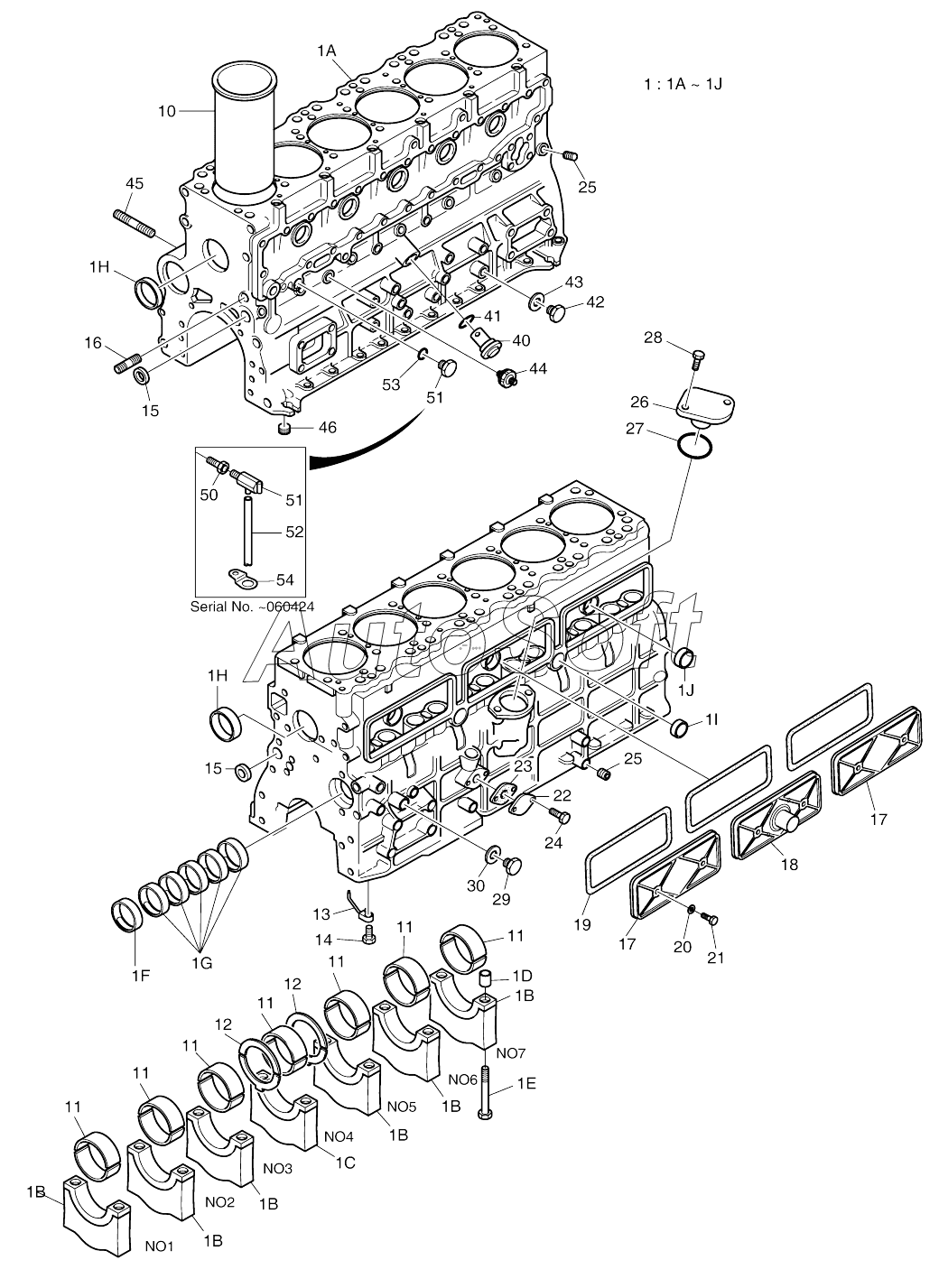

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). CYLINDER BLOCK
18
27
26
25
25
24
23
22
21
20
19
28
17
17
16
15
15
14
13
12
12
12
12
12
12
45
54
53
52
51
51
51
51
51
51
50
46
12
12
44
43
42
41
40
40
30
29
1A
1F
1F
1E
1E
1D
1C
1C
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1F
1A
1A
1A
1
1
1
1
1
1J
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
10
10
10
10
10
1
1J
1I
1I
1H
1H
1G
1G
1G
1F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Cylinder block assy | |
| 1 | 6***9 | CYLINDER BLOCK ASS'Y | |
| 1 | 6***A | CYLINDER BLOCK ASS'Y | |
| 1 | 6***B | CYLINDER BLOCK ASS'Y | |
| 1 | 6***C | Cylinder block assy | |
| 1 | 6***D | Cylinder block assy | |
| 10 | 6***7 | LINER;CYLINDER (ALTV.) | |
| 10 | 6***8 | LINER;CYLINDER(1A) | |
| 10 | 6***9 | LINER;CYLINDER(1B) | |
| 10 | 6***0 | LINER;CYLINDER(2A) | |
| 10 | 6***1 | LINER;CYLINDER(2B) | |
| 11 | 6***B | METAL;CRANK STD | |
| 11 | 6***B | METAL;CRANK 0.25 | |
| 11 | 6***B | METAL;CRANK 0.50 | |
| 12 | 6***8 | Washer, thrust | |
| 12 | 6***A | WASHER;THRUST STD | |
| 12 | 6***A | WASHER;THRUST 0.25 | |
| 12 | 6***A | WASHER;THRUST 0.50 | |
| 13 | 6***A | OIL JET PIPE | |
| 14 | 6***3 | RELIEF VALVE ASS'Y | |
| 15 | 0***3 | PLUG;CORE | |
| 16 | 6***8 | BOLT;STUD M14X12.5X45 | |
| 17 | 6***A | COVER;PUSH ROD CHAMBER | |
| 18 | 6***8 | COVER;PUSH ROD CHAMBER | |
| 19 | 6***0 | GASKET;PUSH ROD CHAMBER | |
| 1A | 6***F | BLOCK;CYLINDER | |
| 1A | 6***G | BLOCK;CYLINDER | |
| 1A | 6***H | Block, cylinder | |
| 1A | 6***I | Block, cylinder | |
| 1B | 6***8 | CAP;BEARING(F.M.R) | |
| 1B | 6***A | Cap, bearing | |
| 1C | 6***7 | CAP;BEARING(NO.4) | |
| 1C | 6***A | Cap, bearing | |
| 1D | 6***1 | RING;STOPPER | |
| 1E | 1***0 | Bolt | |
| 1E | 6***A | BOLT;HEX. | |
| 1F | 6***A | Bush, cam shaft | |
| 1F | 6***B | BUSH;CAM SHAFT | |
| 1F | 6***C | BUSH;CAM SHAFT | |
| 1F | 6***D | Bush, cam shaft | |
| 1G | 6***A | Bush, cam shaft | |
| 1G | 6***B | BUSH;CAM SHAFT | |
| 1G | 6***C | BUSH;CAM SHAFT | |
| 1H | 6***9 | PLUG;CORE | |
| 1I | 0***9 | PLUG;CORE | |
| 1I | 6***1 | Plug | |
| 1J | 0***2 | PLUG;CORE | |
| 1J | 6***2 | PLUG;CORE | |
| 20 | 6***7 | PACKING;PUSH ROD CHAMBER | |
| 21 | 6***9 | BOLT;HEX. | |
| 22 | 6***1 | COVER;BLIND | |
| 23 | 6***3 | GASKET;FLANGE | |
| 24 | 0***3 | Bolt | |
| 25 | 6***2 | Screw | |
| 26 | 6***E | COVER | |
| 27 | 0***6 | O-RING;O/P DRIVE FLANGE | |
| 28 | 0***3 | Bolt | |
| 29 | 6***5 | Screw | |
| 30 | 0***6 | Ring | |
| 40 | 6***F | RELIEF VALVE ASS'Y | |
| 40 | 6***G | Relief valve | |
| 41 | 0***2 | O-RING;RELIEF VALVE | |
| 42 | 6***0 | SCREW;PLUG M12X1.25 | |
| 43 | 0***4 | Ring | |
| 44 | 6***6 | SWITCH;OIL PRESS. | |
| 45 | 6***2 | BOLT;STUD | |
| 46 | 6***9 | PLUG;SCREW | |
| 50 | 6***A | ADAPTER | |
| 51 | 6***3 | Plug, drain | |
| 51 | 6***A | PLUG;DRAIN | |
| 51 | 6***2 | Plug, drain | |
| 52 | 0***1 | HOSE;VINYL | |
| 53 | 0***3 | Ring | |
| 54 | 6***0 | CLIP;PIPE |
