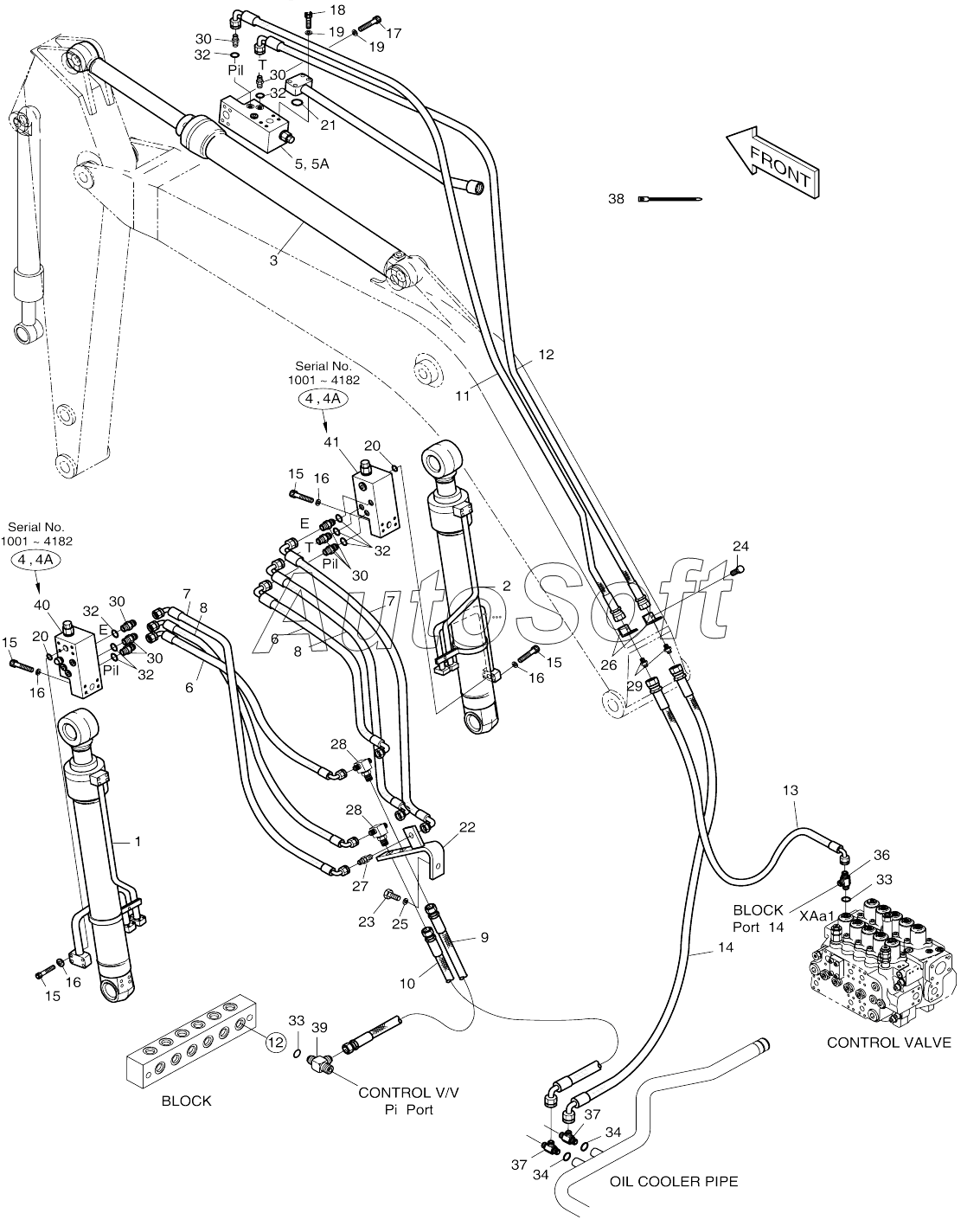

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). LOCK VALVE PIPING
400-00063
400-00063
400-00063
400-00063
1
2
3
4
4
4A
4A
5
5A
6
6
7
7
8
8
9
10
11
12
12
13
14
15
15
15
15
16
16
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
30
30
30
30
30
32
32
32
32
32
33
33
34
34
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00063 | 4***3 | Lock valve piping | |
| 1 | 4***C | Cylinder, boom | |
| 10 | 2***0 | Hose | |
| 11 | 2***2 | Hose | |
| 12 | 2***0 | Hose | |
| 13 | 2***3 | HOSE PF3/8-2100L | |
| 14 | 2***9 | Hose | |
| 15 | S***6 | BOLT;SOCKET M10X1.5X55 | |
| 16 | S***3 | WASHER;SPRING M10 | |
| 17 | S***6 | Bolt | |
| 18 | S***6 | BOLT;SOCKET | |
| 19 | S***3 | Washer | |
| 2 | 4***C | Cylinder, boom | |
| 20 | S***1 | O-RING | |
| 21 | S***1 | O-ring | |
| 22 | 1***2 | BRACKET | |
| 23 | S***3 | BOLT M12X1.75X80 | |
| 24 | S***6 | Bolt | |
| 25 | S***3 | WASHER;SPRING M10 | |
| 26 | 1***6 | Bracket | |
| 27 | 1***0 | ADAPTER PF1/4-PF1/4 | |
| 28 | 1***8 | TEE | |
| 29 | 1***7 | ADAPTER | |
| 3 | 2***C | Cylinder, arm | |
| 30 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 32 | S***1 | O-RING | |
| 33 | S***1 | O-RING | |
| 34 | S***1 | O-RING | |
| 36 | 2***6 | TEE | |
| 37 | 2***3 | Tee | |
| 38 | 2***2 | CLIP;BAND | |
| 39 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 | |
| 4 | 4***6 | Valve, lock | |
| 40 | 4***3 | Valve, lock | |
| 41 | 4***5 | Valve, lock | |
| 4A | K***8 | SEAL KIT | |
| 5 | 4***A | Valve, lock | |
| 5A | K***9 | Seal kit | |
| 6 | 2***9 | HOSE PF1/4-1500L | |
| 7 | 2***8 | Hose | |
| 8 | 2***9 | HOSE PF1/4-1500L | |
| 9 | 2***3 | Hose |
