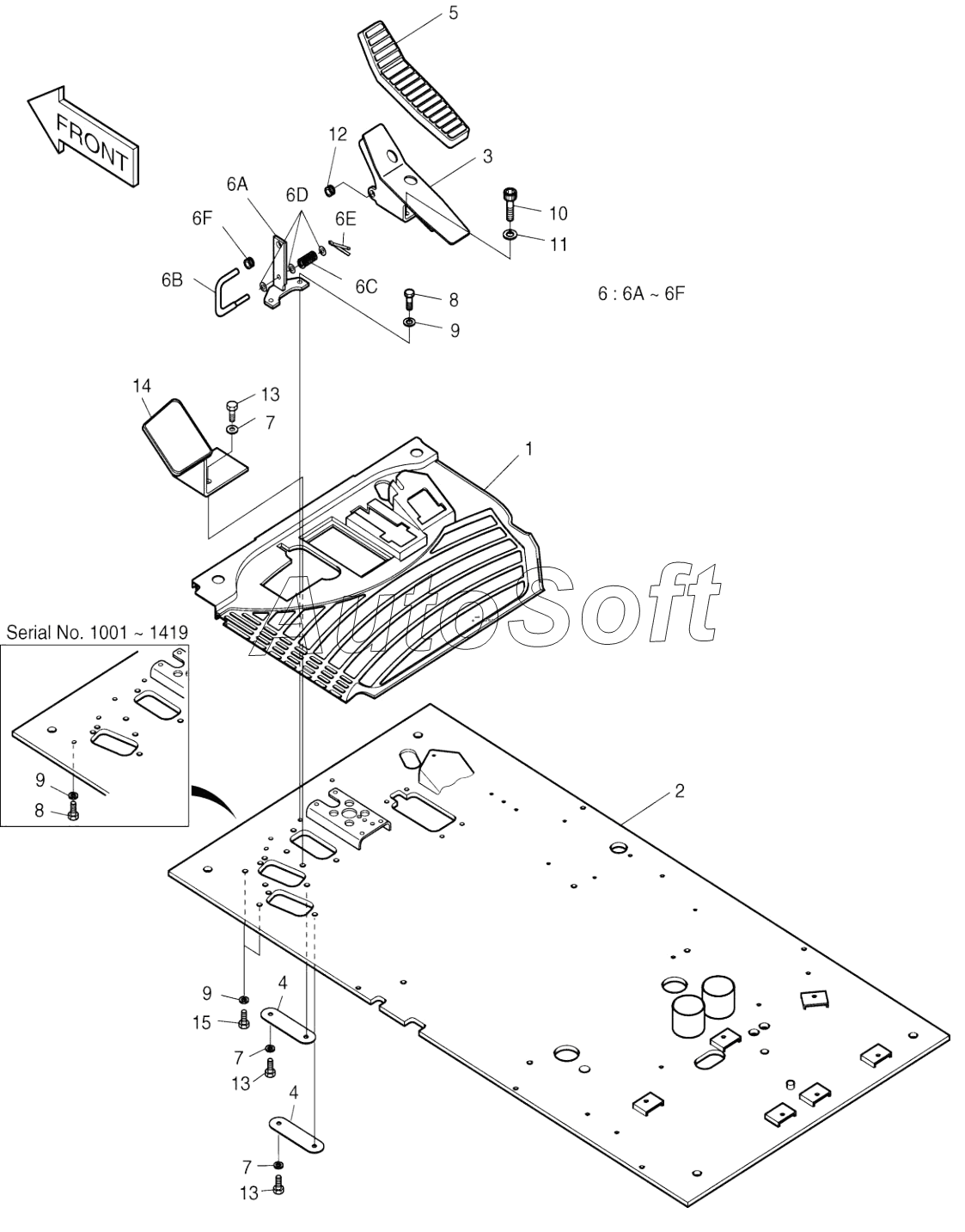

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). FLOOR ASSY-ROTATING TILTING ARTI (SINGLE)
9
9
9
6D
6E
6F
7
7
7
7
7
7
8
8
8
8
9
9
9
6C
10
11
12
13
13
13
13
13
13
14
15
2
1
1
2
2
2
3
4
4
4
4
5
6
6A
6B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 621-02186 | 6***6 | Floor assy | |
| 621-02186A | 6***A | Floor assy | |
| 621-02186B | 6***B | Floor assy | |
| 621-02186C | 6***C | Floor assy | |
| 1 | 1***3 | Mat, floor | |
| 1 | 1***A | Mat, floor | |
| 10 | S***6 | BOLT;SOCKET | |
| 11 | S***1 | WASHER;SPRING | |
| 12 | 1***5 | BUSHING;RUBBER | |
| 13 | S***3 | BOLT M10X1.5X16 | |
| 13 | S***3 | BOLT M10X1.5X16 | |
| 14 | 1***3 | Rest, foot | |
| 15 | 2***2 | Bolt | |
| 2 | 6***5 | Plate, floor | |
| 2 | K***4 | Plate, floor | |
| 2 | K***A | Plate, floor | |
| 2 | K***B | Plate, floor | |
| 3 | 1***5 | BRACKET;PEDAL(L.H) | |
| 4 | 6***7 | PLATE;FLOOR | |
| 4 | 6***7 | PLATE;FLOOR | |
| 5 | 1***6 | RUBBER;PEDAL | |
| 6 | 1***9 | BRACKET | |
| 6A | 1***7 | BRACKET | |
| 6B | 1***7 | BAR | |
| 6C | 1***4 | SPRING | |
| 6D | 2***4 | WASHER | |
| 6E | S***1 | PIN;SPLIT | |
| 6F | 1***5 | BUSHING;RUBBER | |
| 7 | 2***1 | WASHER | |
| 7 | 2***1 | WASHER | |
| 8 | 2***5 | BOLT M8X1.25X20 | |
| 8 | 2***5 | BOLT M8X1.25X20 | |
| 9 | 2***4 | WASHER | |
| 9 | 2***4 | WASHER |
