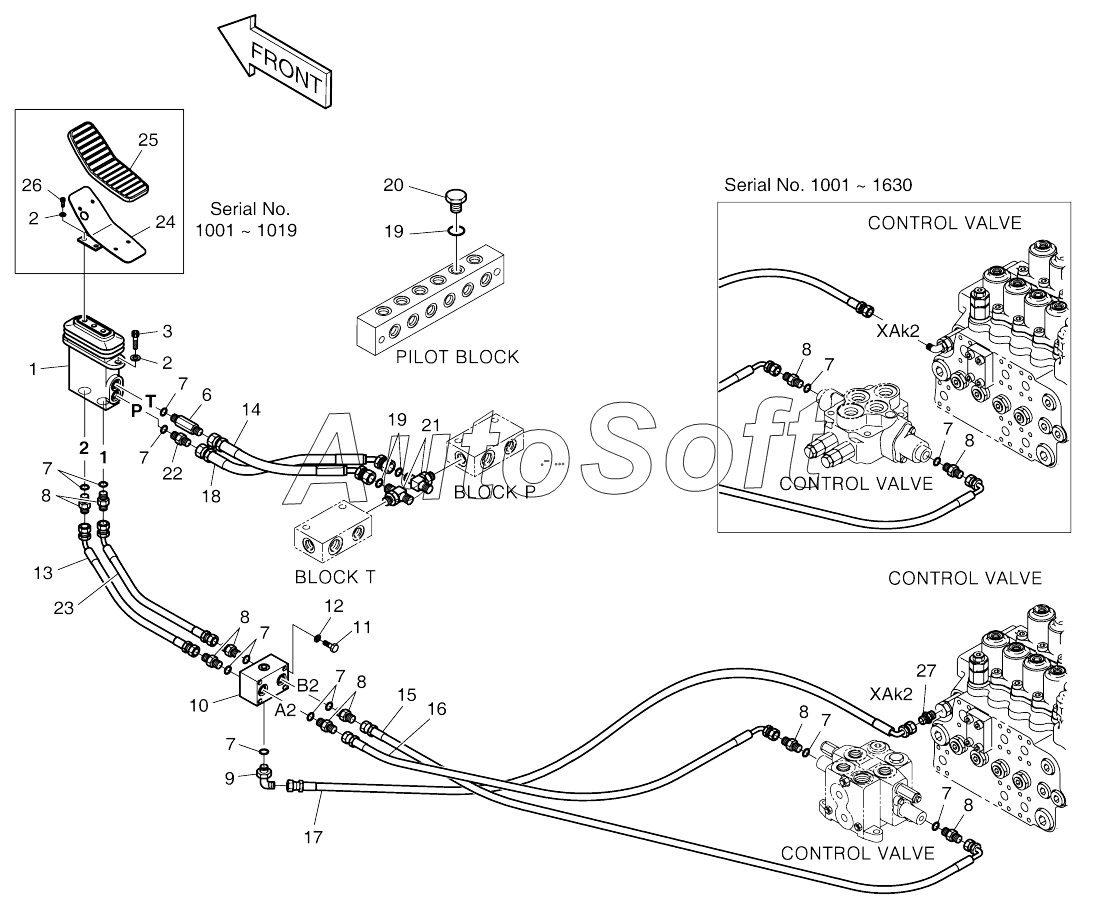

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). PILOT PIPING-ARTI.BOOM
15
27
27
26
25
24
23
22
21
20
19
19
18
17
17
16
14
13
12
11
10
9
8
8
8
8
8
8
8
7
7
7
7
7
7
7
7
7
7
6
3
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01148 | 4***8 | Pilot piping | |
| 400-01148A | 4***A | Pilot piping | |
| 1 | 4***7 | VALVE;PEDAL | |
| 2 | S***3 | WASHER;SPRING | |
| 2 | S***3 | WASHER;SPRING | |
| 3 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 6 | 2***2 | Adapter | |
| 7 | S***1 | O-RING | |
| 8 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 9 | 2***4 | ELBOW | |
| 10 | 2***A | Valve, shuttle | |
| 11 | S***3 | BOLT M8X1.25X55 | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | 2***5 | HOSE PF1/4-530L | |
| 14 | 2***6 | Hose | |
| 15 | D***8 | Hose | |
| 16 | 2***0 | Hose | |
| 17 | 2***7 | HOSE PF1/4-2600L | |
| 17 | 2***7 | Hose | |
| 18 | 2***5 | Hose | |
| 19 | S***1 | O-RING | |
| 20 | 2***2 | PLUG PFO1/2 | |
| 21 | 2***3 | TEE PF03/8-2PF3/8 | |
| 22 | 2***9 | ADAPTER | |
| 23 | 2***2 | HOSE PF1/4-480L | |
| 24 | 2***7 | BRACKET;PEDAL(R.H) | |
| 25 | 2***7 | RUBBER;PEDAL | |
| 26 | S***6 | BOLT;SOCKET | |
| 27 | 1***2 | Adapter, orifice | |
| 27 | 1***1 | ADAPTER;ORIFICE |
