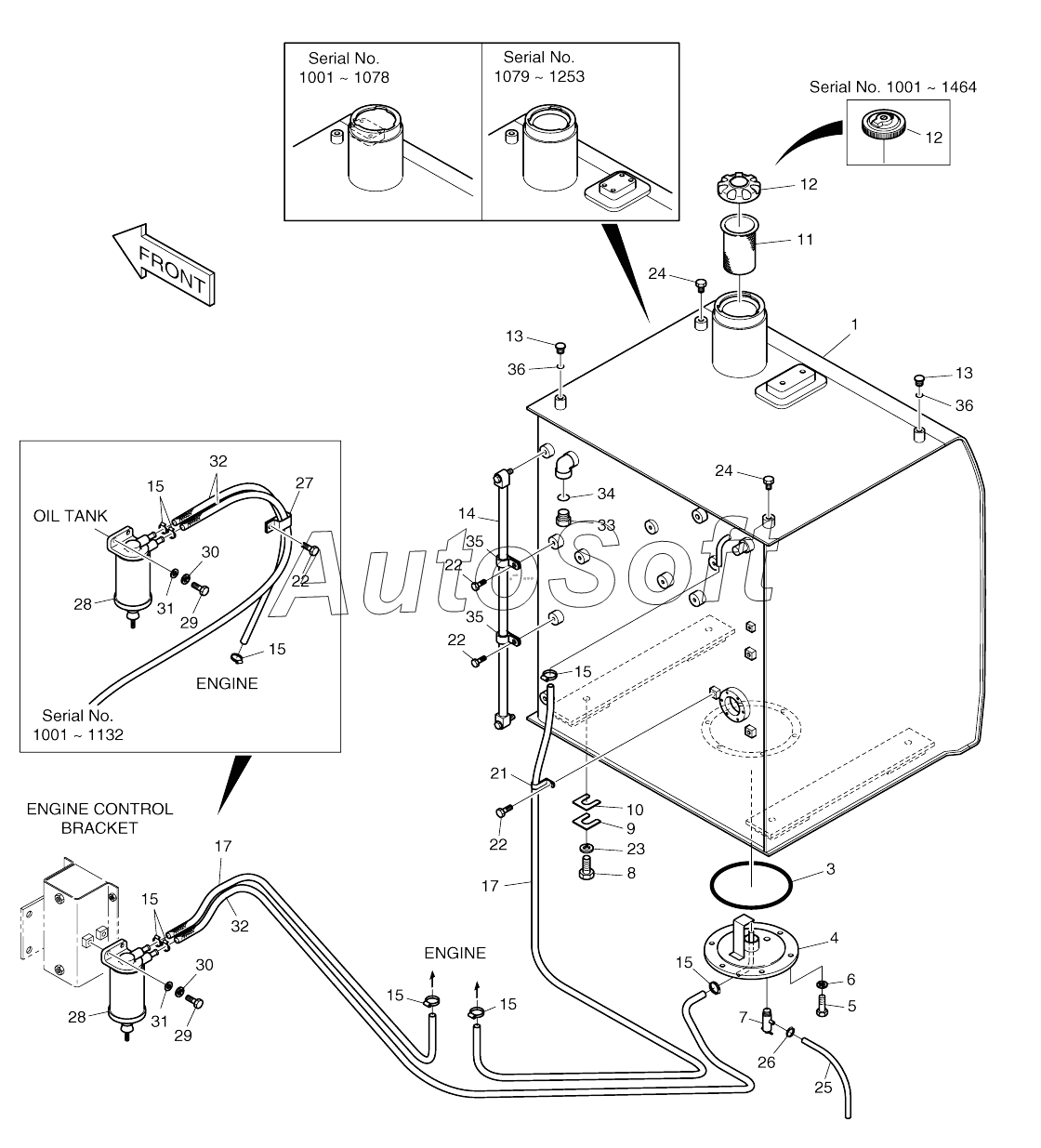

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). FUEL TANK
27
15
15
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
17
21
22
22
22
22
22
22
22
22
23
24
24
25
26
14
28
28
28
28
29
29
30
30
31
31
32
32
32
32
33
34
35
35
36
36
8
450103-00227
1
1
1
1
1
3
4
5
6
7
470-00099
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 450103-00227 | 4***7 | Tank assy, fuel | |
| 470-00099 | 4***9 | Fuel tank assy | |
| 1 | 4***9 | Tank, fuel | |
| 1 | 4***B | Tank, fuel | |
| 1 | 4***C | Tank, fuel | |
| 1 | 4***E | Tank, fuel | |
| 1 | 4***G | Tank, fuel | |
| 3 | S***0 | O-RING | |
| 4 | 2***B | Cover | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 2***1 | Cock | |
| 8 | S***6 | BOLT M16X2.0X35 | |
| 9 | 2***3 | SHIM D20X0.8T | |
| 10 | 2***4 | SHIM D20X1.6T | |
| 11 | 2***6 | FILTER;FUEL | |
| 11 | 4***5 | FILTER;FUEL | |
| 12 | 1***6 | Cap, fuel | |
| 12 | 1***A | CAP;FUEL | |
| 12 | 1***8 | CAP;FUEL | |
| 12 | 2***8 | CAP;FUEL | |
| 12 | K***6 | Cap, fuel | |
| 13 | 2***1 | PLUG | |
| 14 | 1***1 | Gauge, level | |
| 15 | S***6 | CLAMP;HOSE | |
| 15 | S***2 | CLAMP;HOSE | |
| 17 | 2***6 | HOSE;FUEL 3500L | |
| 17 | 2***6 | HOSE;FUEL 3500L | |
| 21 | 1***2 | CLIP D14/M8 | |
| 22 | 1***6 | BOLT M8X1.25X12 | |
| 22 | 1***6 | BOLT M8X1.25X12 | |
| 23 | 2***A | WASHER;HARD | |
| 24 | S***3 | BOLT M12X1.75X16 | |
| 25 | 2***9 | Hose, vinyl | |
| 26 | S***6 | CLAMP;HOSE | |
| 27 | 1***4 | CLIP D26/M8 | |
| 28 | 4***2 | SEPERATOR;WATER | |
| 28 | 4***A | SEPERATOR;WATER | |
| 29 | S***3 | Bolt | |
| 30 | S***3 | WASHER;SPRING M6 | |
| 31 | 2***2 | WASHER | |
| 32 | 2***5 | HOSE;FUEL 2100L | |
| 32 | 2***5 | HOSE;FUEL 2100L | |
| 33 | 2***7 | PLUG PF1/2 | |
| 34 | S***1 | O-RING | |
| 35 | D***1 | Clip | |
| 36 | S***1 | O-RING |
