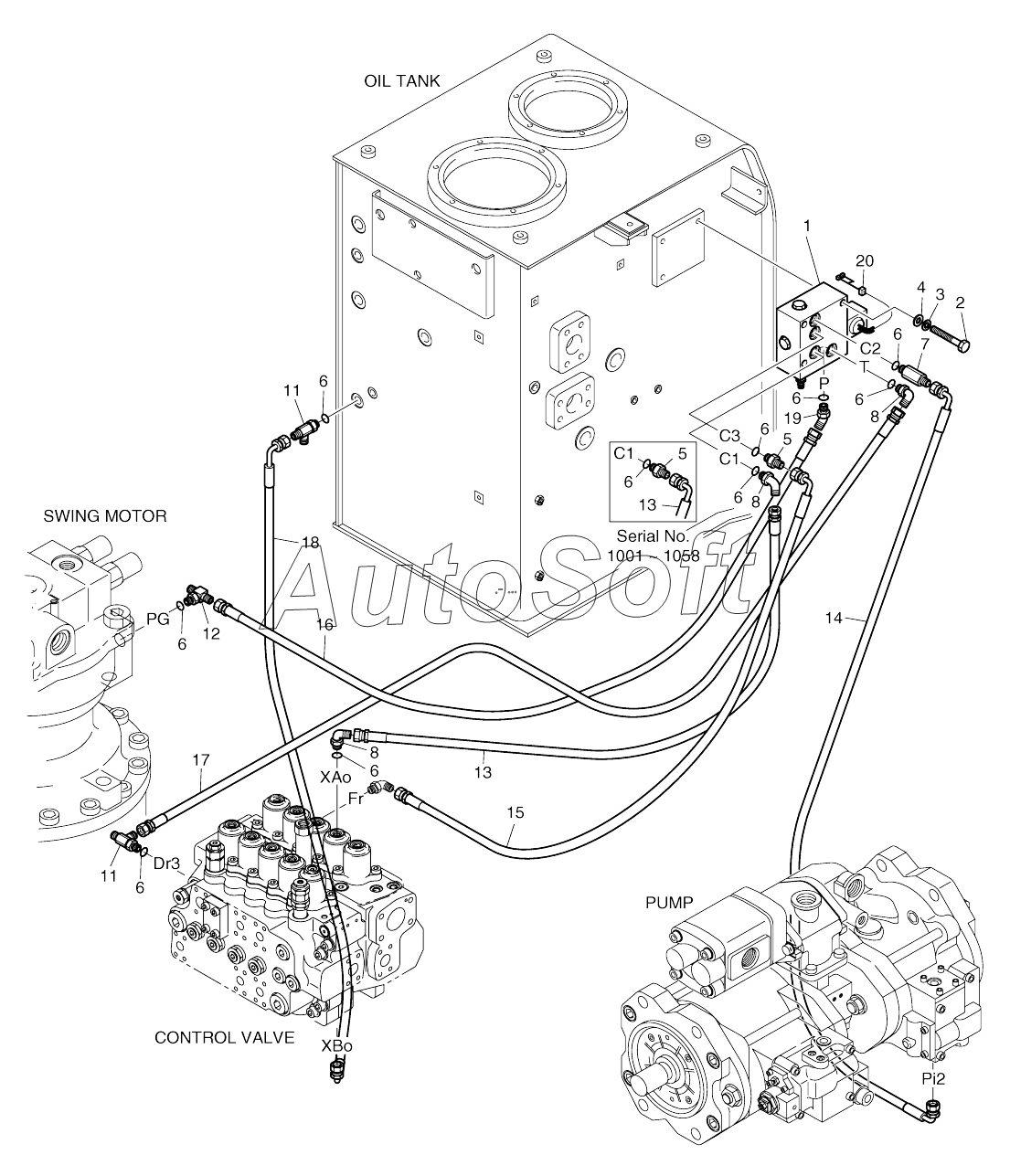

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). PILOT PIPING-ARTI.BOOM-1 WAY
1
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
8
8
8
8
8
8
11
11
12
13
13
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01146 | 4***6 | Pilot piping | |
| 1 | 4***0 | VALVE;PACKAGE | |
| 1 | 4***A | VALVE;PACKAGE | |
| 2 | S***3 | BOLT M10X1.5X70 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | WASHER;PLAIN | |
| 5 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 5 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 6 | S***1 | O-RING | |
| 7 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 8 | 2***4 | ELBOW | |
| 8 | 2***4 | ELBOW | |
| 11 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 12 | 2***1 | TEE | |
| 13 | 2***0 | Hose | |
| 13 | 2***6 | Hose | |
| 14 | 2***7 | HOSE PF1/4-1200L | |
| 15 | 2***8 | HOSE PF1/4-1300L | |
| 16 | 2***6 | Hose | |
| 17 | 2***7 | Hose | |
| 18 | 2***6 | Hose | |
| 19 | 2***1 | Elbow | |
| 20 | 5***0 | Harness, breaker |
