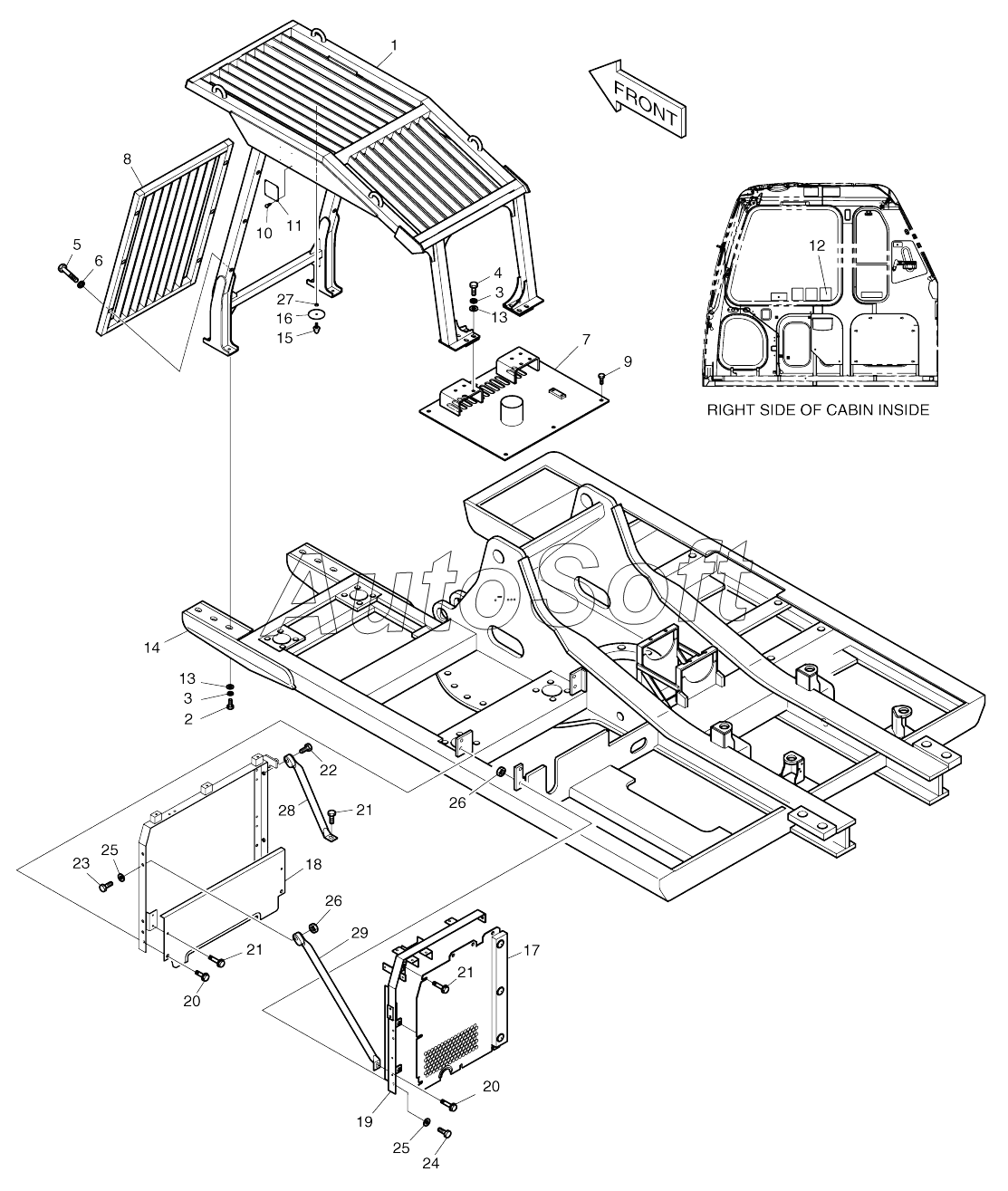

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). F.O.G.S GUARD (1595-)
14
29
28
27
26
26
25
25
24
23
22
21
21
21
20
20
19
18
17
16
15
K1002902
13
13
12
11
10
9
8
8
7
6
5
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1002902 | K***2 | F.o.g.s assy | |
| 1 | 2***C | FOPS;GUARD | |
| 1 | 2***E | Fops, guard | |
| 2 | S***6 | BOLT M16X2.0X40 | |
| 3 | S***3 | WASHER;SPRING | |
| 4 | S***6 | BOLT M16X2.0X50 | |
| 5 | S***3 | BOLT M10X1.5X65 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | K***2 | Cover, f.o.g.s | |
| 8 | 2***3 | GUARD;FRONT | |
| 8 | 2***A | Guard, front | |
| 9 | 2***4 | BOLT M10X1.5X25 | |
| 10 | 2***2 | RIVET | |
| 11 | K***0 | PLATE;NAME | |
| 12 | 1***3 | PLATE;NAME | |
| 13 | 2***9 | WASHER | |
| 14 | K***6 | Main frame, f.o.g.s | |
| 15 | 2***6 | STOPPER | |
| 16 | S***3 | WASHER;PLAIN | |
| 17 | K***2 | Cover | |
| 18 | K***8 | Cover | |
| 19 | K***7 | Support | |
| 20 | 2***7 | BOLT;SET M12X1.75X30 | |
| 21 | 2***5 | BOLT;SET M10X1.5X25 | |
| 22 | 2***5 | Bolt, set | |
| 23 | S***3 | Bolt | |
| 24 | S***3 | Bolt | |
| 25 | 2***0 | WASHER;PLAIN | |
| 26 | S***3 | NUT M12 | |
| 27 | S***3 | NUT M10X1.5 | |
| 28 | K***7 | Stay | |
| 29 | K***4 | Stay |
