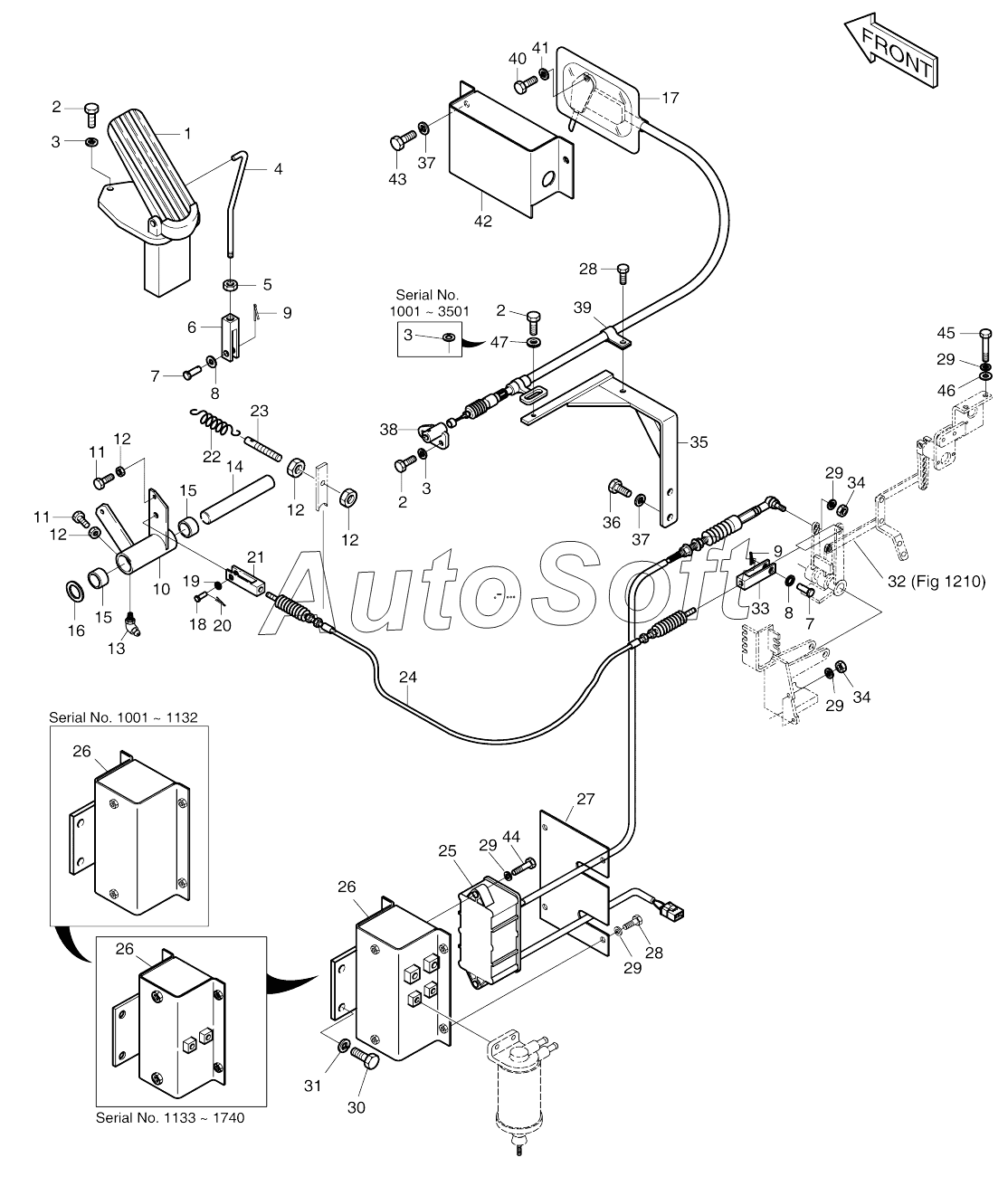

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). ENGINE CONTROL ASSY
34
34
25
26
26
26
26
26
26
26
26
26
26
26
26
27
28
28
29
29
29
29
29
30
31
32
32
32
33
25
35
36
37
37
38
39
40
41
42
43
44
45
45
46
47
12
12
12
12
133-00198A
150126-00011
1
2
2
2
3
3
3
3
3
3
4
5
6
7
7
8
8
9
9
10
11
11
133-00198
13
14
15
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 133-00198 | 1***8 | Engine control | |
| 133-00198A | 1***A | Engine control | |
| 150126-00011 | 1***1 | Control assy, engine | |
| 1 | 2***A | Pedal, remocon | |
| 2 | S***3 | BOLT M6X1.0X14 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 4 | 2***0 | Rod | |
| 5 | S***3 | NUT M6X1.0 | |
| 6 | 2***3 | End, fork | |
| 7 | 2***8 | Pin | |
| 8 | S***3 | WASHER;PLAIN | |
| 9 | S***1 | Pin, split | |
| 10 | 2***1 | Lever | |
| 11 | S***3 | BOLT M10X1.5X30 | |
| 12 | S***3 | NUT M10X1.5 | |
| 13 | S***2 | Nipple, grease | |
| 14 | 2***4 | Pin | |
| 15 | 2***9 | Bearing, needle | |
| 16 | S***3 | WASHER;PLAIN | |
| 17 | 2***6 | MOTOR;ENGINE STOP | |
| 18 | 2***6 | Pin | |
| 19 | S***3 | WASHER;PLAIN M8 | |
| 20 | S***3 | Pin, split | |
| 21 | 2***9 | End, fork | |
| 22 | 2***9 | Spring | |
| 23 | 2***2 | Rod | |
| 23 | 2***A | Rod | |
| 24 | 2***9 | Cable, control | |
| 25 | 3***7 | Motor, engine control | |
| 25 | 5***4 | ACTUATOR;ENGINE CONTROL | |
| 26 | 1***8 | Bracket | |
| 26 | 1***8 | Bracket | |
| 26 | 1***A | Bracket | |
| 26 | 1***B | Bracket | |
| 27 | 1***5 | Plate | |
| 28 | S***3 | BOLT M8X1.25X20 | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | S***3 | BOLT M12X1.75X25 | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | 1***9 | Lever assy | |
| 32 | 1***A | Lever assy | |
| 32 | 1***B | Lever assy | |
| 33 | 2***5 | End, fork | |
| 34 | S***3 | NUT M8X1.25 | |
| 35 | 2***7 | Bracket | |
| 36 | S***3 | BOLT M10X1.25X20 | |
| 37 | S***3 | WASHER;SPRING M10 | |
| 38 | 2***2 | HOOK;CABLE | |
| 39 | 2***0 | CLIP | |
| 40 | S***3 | BOLT M8X1.25X25 | |
| 41 | S***3 | WASHER;PLAIN M8 | |
| 42 | 2***B | Cover | |
| 43 | S***3 | BOLT M10X1.5X22 | |
| 44 | S***3 | BOLT M8X1.25X35 | |
| 45 | S***3 | BOLT M8X1.25X60 | |
| 45 | S***3 | Bolt | |
| 46 | 2***6 | Washer | |
| 47 | 1***5 | Washer, plain |
