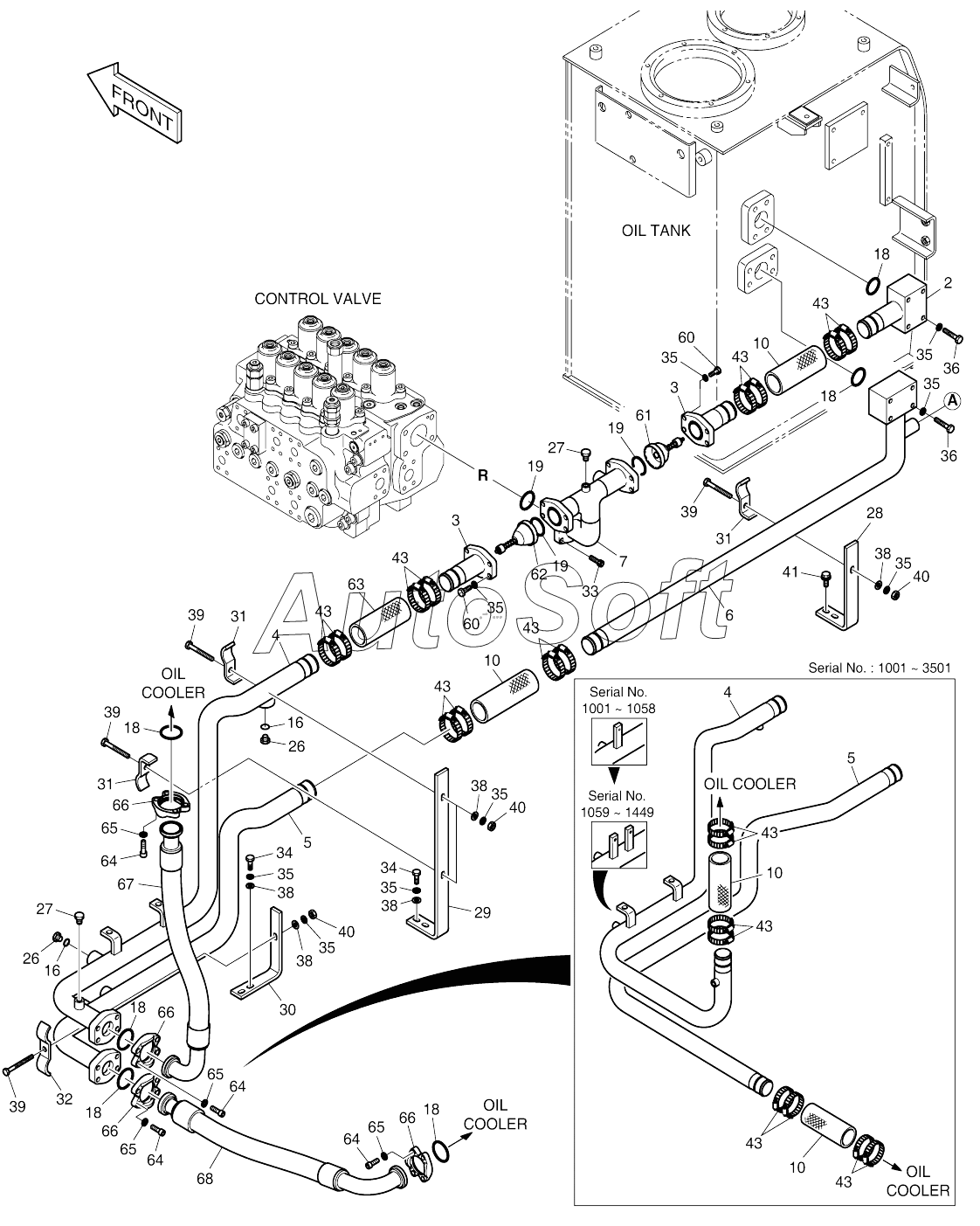

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). OIL COOLER PIPING (1)
43
43
43
43
43
43
43
43
43
43
43
31
31
31
32
33
34
34
35
35
35
35
35
35
35
35
35
36
36
38
38
38
38
38
39
39
39
39
40
40
40
41
43
43
43
43
43
43
43
43
43
43
43
30
60
60
61
61
62
62
63
64
64
64
64
65
65
65
65
66
66
66
66
67
68
7
420212-06671
420212-06671
420212-06671
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
400-01141
400-01141
400-01141
10
10
10
10
10
10
10
10
16
16
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01141 | 4***1 | Oil cooler piping | |
| 420212-06671 | 4***1 | Oil cooler piping | |
| 2 | 2***A | Pipe | |
| 3 | 2***A | PIPE | |
| 4 | 1***B | Pipe | |
| 4 | 1***C | Pipe | |
| 4 | 1***E | Pipe | |
| 4 | 1***G | Pipe | |
| 4 | 4***0 | Pipe | |
| 5 | 1***4 | Pipe | |
| 5 | 4***8 | Pipe | |
| 6 | 2***A | Pipe | |
| 7 | 2***A | Pipe | |
| 10 | 2***2 | HOSE-200L | |
| 10 | 2***2 | HOSE-200L | |
| 16 | S***1 | O-RING | |
| 18 | 2***8 | O-RING | |
| 18 | 2***8 | O-RING | |
| 19 | 2***7 | O-RING | |
| 26 | 2***9 | PLUG PFO1 | |
| 27 | 2***7 | PLUG | |
| 28 | 2***A | Plate | |
| 29 | 2***A | Bracket | |
| 30 | 2***4 | Bracket | |
| 31 | 2***2 | CLAMP | |
| 32 | 2***6 | CLAMP | |
| 33 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 34 | S***3 | BOLT M12X1.75X40 | |
| 35 | S***3 | WASHER;SPRING M10 | |
| 36 | S***3 | BOLT M12X1.75X75 | |
| 38 | S***3 | WASHER;PLAIN | |
| 39 | S***3 | BOLT M12X1.75X80 | |
| 40 | S***3 | NUT M12 | |
| 41 | 2***1 | BOLT;SET | |
| 43 | S***5 | CLAMP | |
| 43 | S***5 | CLAMP | |
| 60 | S***3 | BOLT M12X1.75X60 | |
| 61 | 4***7 | Valve, bypass | |
| 61 | 4***0 | Valve, by-pass | |
| 62 | 4***9 | Valve, bypass | |
| 62 | 4***1 | Valve, by-pass | |
| 63 | 2***3 | HOSE-170L | |
| 64 | S***6 | BOLT;SOCKET | |
| 65 | S***3 | Washer | |
| 66 | 4***5 | FLANGE;SPLIT | |
| 67 | D***2 | Hose | |
| 68 | D***1 | Hose assy, hydraulic |
