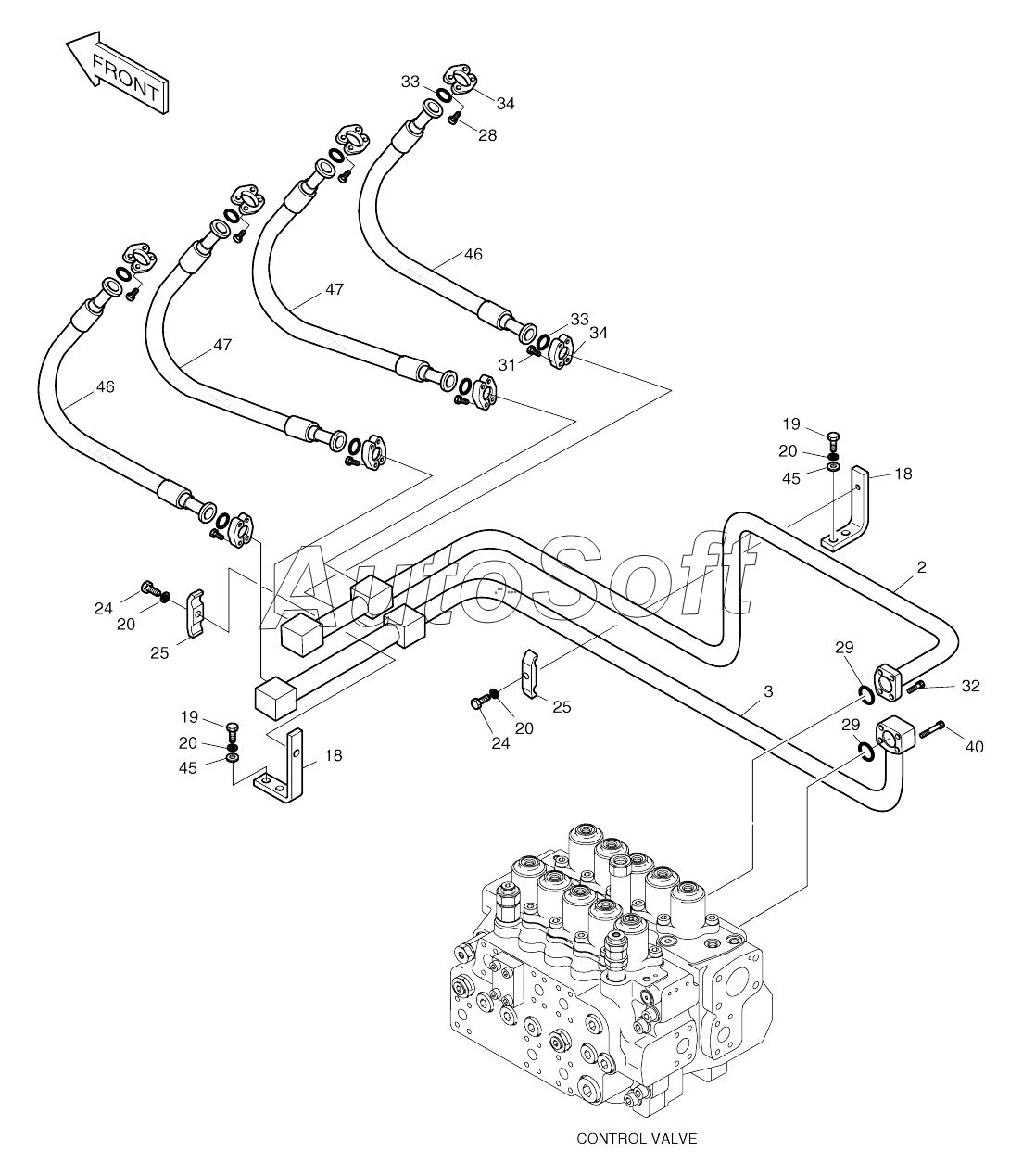

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). MAIN PIPING (2)-BOOM
29
29
47
47
46
46
45
45
40
34
34
33
33
32
31
28
25
25
24
24
20
20
20
20
19
19
18
18
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01140 | 4***0 | Main piping | |
| 2 | 1***2 | Pipe | |
| 3 | 1***3 | Pipe | |
| 18 | 2***7 | BRACKET | |
| 19 | S***3 | BOLT M12X1.75X35 | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 24 | S***3 | BOLT M12X1.75X65 | |
| 25 | 2***5 | Clamp | |
| 28 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 29 | 2***9 | O-RING | |
| 31 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 32 | S***6 | BOLT M10X1.5X35 | |
| 33 | 2***2 | O-RING | |
| 34 | 2***9 | FLANGE | |
| 40 | S***6 | BOLT M10X1.5X50 | |
| 45 | S***3 | WASHER;PLAIN | |
| 46 | 2***6 | Hose | |
| 47 | 2***7 | Hose |
