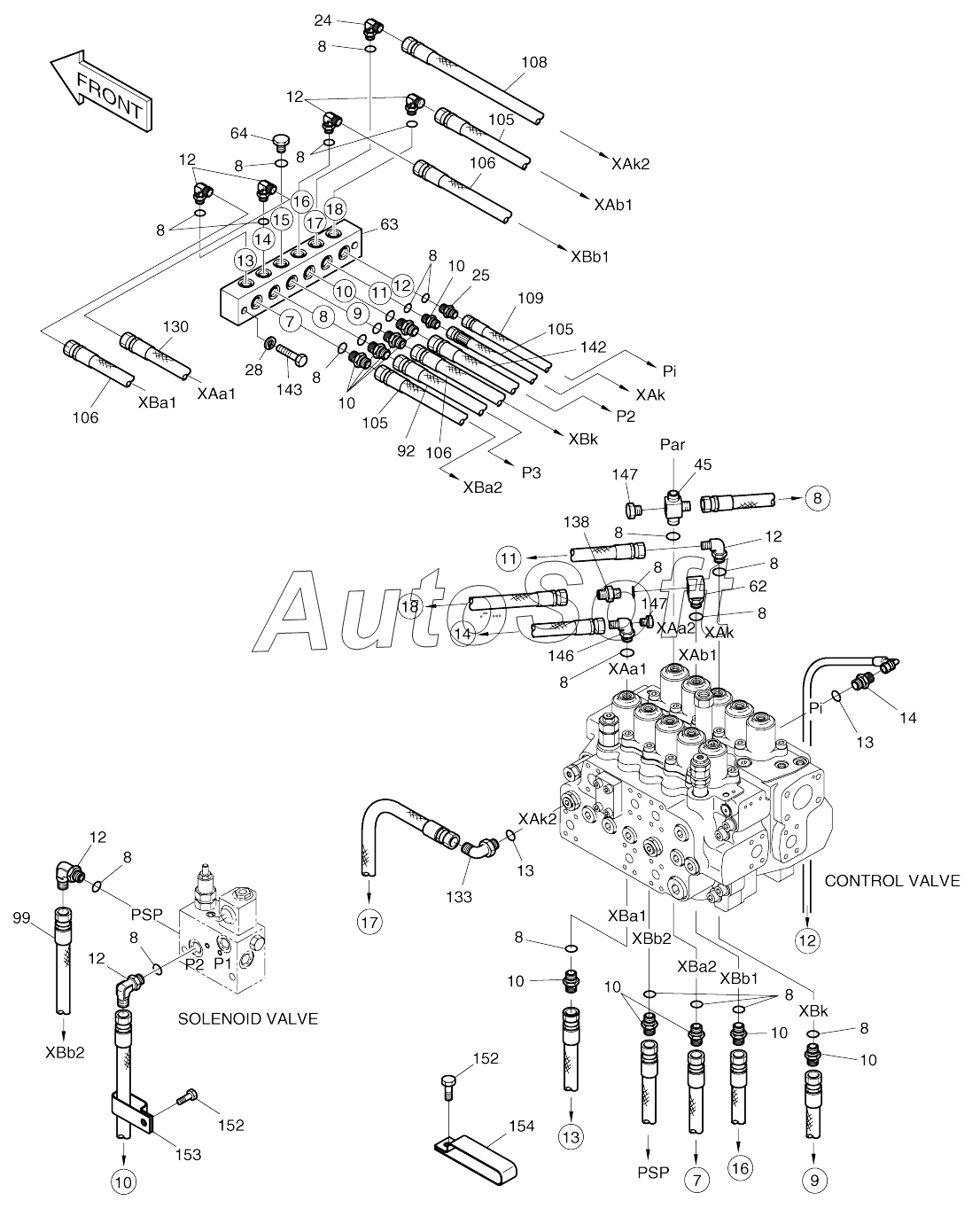

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). PILOT PIPING (7)
92
154
153
152
152
147
147
146
143
142
138
133
130
109
108
106
106
106
105
105
105
99
64
63
62
45
28
25
24
14
13
13
12
12
12
12
12
10
10
10
10
10
10
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01142 | 4***2 | Pilot piping | |
| 420212-04713A | 4***A | Piping, pilot | |
| 420212-04713B | 4***B | Piping, pilot | |
| 8 | S***1 | O-RING | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 12 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 24 | 2***0 | ELBOW | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 45 | D***2 | Tee | |
| 62 | 2***6 | Elbow | |
| 63 | 2***0 | Block | |
| 64 | 2***2 | PLUG PFO1/2 | |
| 92 | D***9 | Hose | |
| 99 | 2***3 | Hose | |
| 105 | 2***4 | Hose | |
| 106 | 2***5 | Hose | |
| 108 | 2***2 | HOSE PF1/4-2000L | |
| 109 | 2***6 | Hose | |
| 130 | 2***4 | Hose | |
| 133 | 2***4 | ELBOW | |
| 138 | 1***4 | ADAPTER;ORIFICE | |
| 142 | 2***1 | Hose | |
| 143 | S***3 | BOLT M10X1.5X65 | |
| 146 | 2***2 | Adapter | |
| 147 | 2***7 | PLUG | |
| 152 | 1***6 | BOLT M8X1.25X12 | |
| 153 | 1***6 | CLIP D38/M8 | |
| 154 | 1***8 | Clip |
