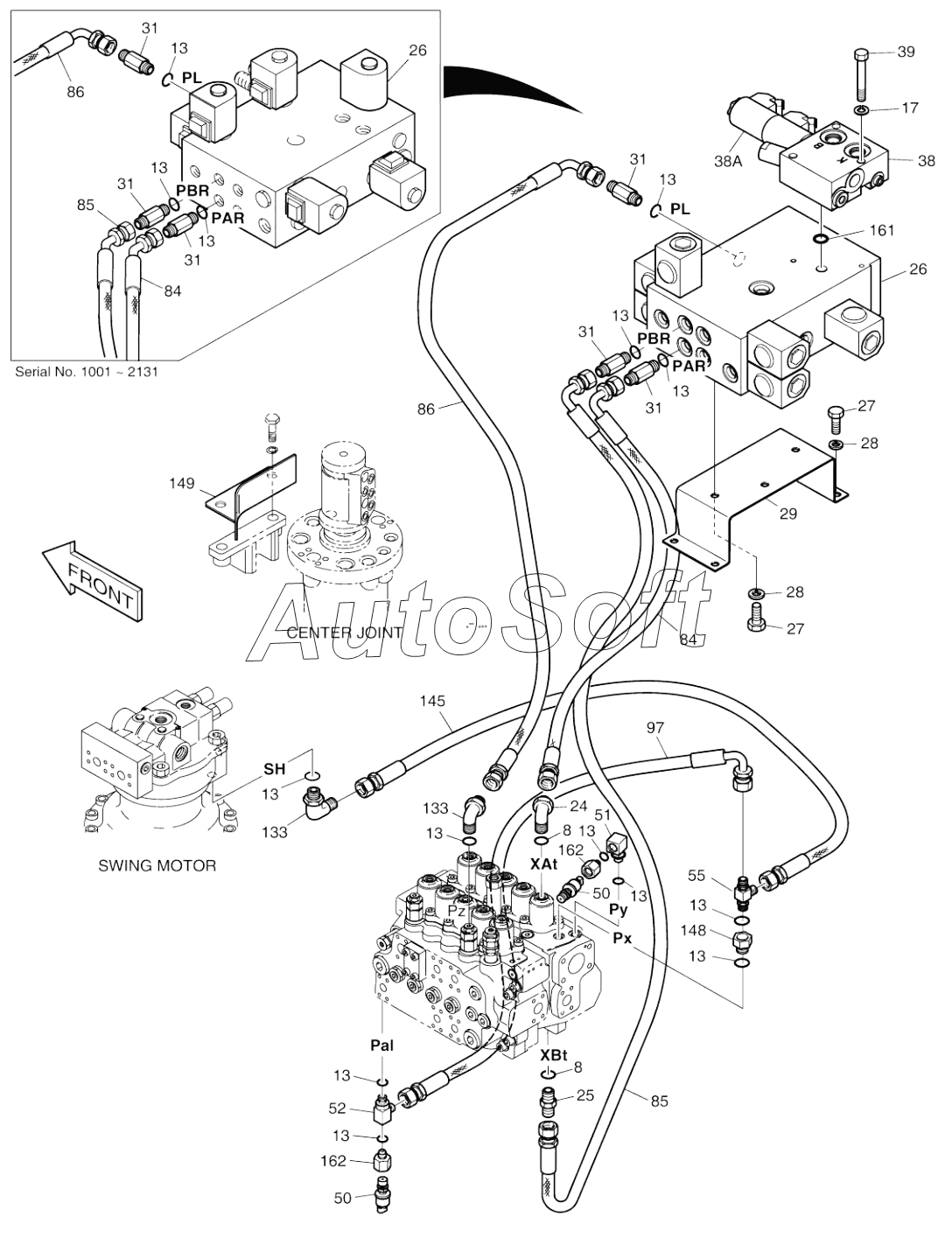

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). PILOT PIPING (9)
8
8
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
17
24
25
26
26
26
26
26
26
27
27
28
28
29
31
31
31
31
31
31
38
38A
39
50
50
51
52
55
84
84
85
85
86
86
97
133
133
145
148
149
161
162
162
162
162
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01142C | 4***C | Pilot piping | |
| 420212-04713 | 4***3 | Piping, pilot | |
| 420212-04713A | 4***A | Piping, pilot | |
| 420212-04713B | 4***B | Piping, pilot | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 133 | 2***4 | ELBOW | |
| 145 | 2***1 | HOSE PF1/4-860L | |
| 148 | 2***1 | Reducer | |
| 149 | 1***1 | Bracket | |
| 161 | K***4 | O-ring | |
| 162 | 4***1 | Reducer | |
| 162 | 4***A | Reducer | |
| 17 | S***3 | WASHER;SPRING | |
| 24 | 2***0 | ELBOW | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 26 | 2***E | Valve, pilot and t/m supply | |
| 26 | 2***G | Valve, pilot and t/m supply | |
| 26 | K***A | Valve, pilot and t/m supply | |
| 27 | S***3 | BOLT M10X1.5X20 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 29 | 2***A | Bracket | |
| 31 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 38 | 4***A | Valve, t/m control | |
| 38A | 3***0 | Coil, t/m control v/v | |
| 39 | S***6 | Bolt | |
| 50 | 2***2 | SWITCH;PRESSURE | |
| 51 | 2***4 | ELBOW PFO1/4-PF1/4 | |
| 52 | 2***6 | Tee | |
| 55 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 8 | S***1 | O-RING | |
| 84 | 2***8 | Hose | |
| 85 | 2***2 | Hose | |
| 86 | 2***8 | Hose | |
| 97 | 2***3 | HOSE PF1/4-830L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
