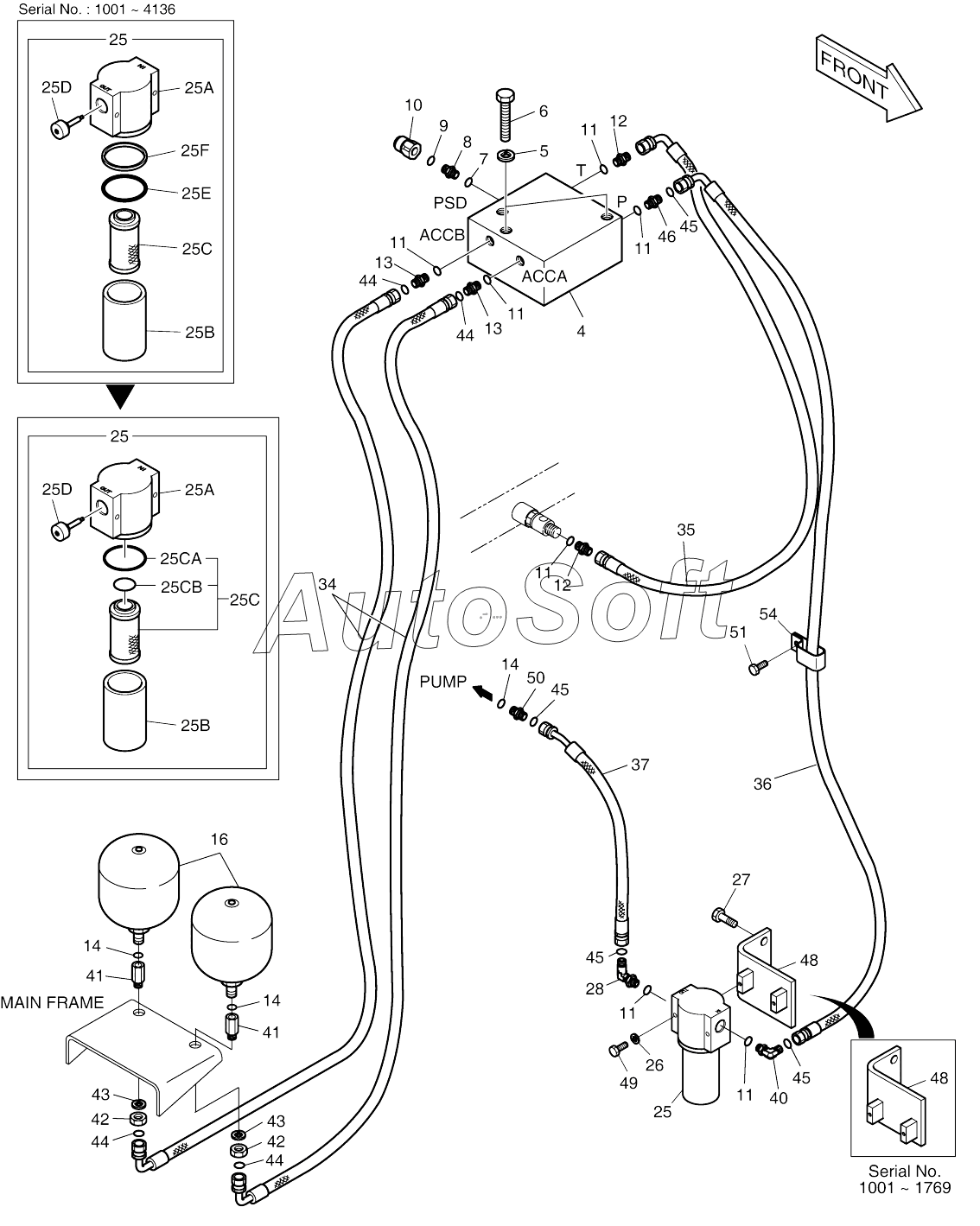

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). BRAKE PIPING (2)
4
5
6
7
8
9
10
11
11
11
11
11
11
11
12
12
13
13
14
14
14
16
25
25
25
25
25
25
25A
25A
25B
25B
25C
25C
25C
25C
25CA
25CB
25D
25D
25D
25D
25E
25F
26
27
28
34
35
36
37
40
41
41
42
42
43
43
44
44
44
44
45
45
45
45
46
48
48
48
48
49
50
51
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01144 | 4***4 | Brake piping | |
| 400-01144A | 4***A | Brake piping | |
| 10 | 2***3 | Switch, low pressure | |
| 11 | S***1 | O-RING | |
| 12 | 2***6 | ADAPTER | |
| 13 | 2***9 | Adapter | |
| 14 | S***1 | O-RING | |
| 16 | 2***5 | Accumulator | |
| 25 | 4***7 | Filter, brake | |
| 25 | 4***1 | Filter, brake | |
| 25A | H***D | Head | |
| 25B | C***E | Case | |
| 25C | 4***0 | Element, filter | |
| 25C | 4***9 | Element, brake filter | |
| 25CA | 4***2 | O-ring | |
| 25CB | 4***3 | O-ring | |
| 25D | 4***4 | Valve, bypass | |
| 25D | 4***9 | Valve, by-pass | |
| 25E | P***2 | O-ring | |
| 25F | P***1 | Ring, back up | |
| 26 | S***3 | WASHER;SPRING M6 | |
| 27 | 2***4 | BOLT M10X1.5X25 | |
| 28 | 2***3 | ELBOW | |
| 34 | 2***0 | Hose | |
| 35 | 2***7 | Hose | |
| 36 | D***0 | Hose | |
| 37 | 2***6 | Hose | |
| 4 | 2***A | Brake supply valve | |
| 40 | 2***4 | Elbow | |
| 41 | 1***1 | Reducer | |
| 42 | 1***5 | Nut | |
| 43 | S***1 | Washer, spring | |
| 44 | S***1 | O-RING | |
| 45 | S***1 | O-RING | |
| 46 | 2***3 | ADAPTER | |
| 48 | 1***1 | Bracket | |
| 48 | 1***A | Bracket | |
| 49 | S***3 | BOLT M6X1.0X55 | |
| 5 | S***3 | WASHER;SPRING M10 | |
| 50 | 2***8 | Adapter | |
| 51 | 1***6 | BOLT M8X1.25X12 | |
| 54 | 1***4 | Clip | |
| 6 | S***3 | BOLT M10X1.5X80 | |
| 7 | S***1 | O-RING | |
| 8 | 2***0 | Adapter | |
| 9 | S***1 | SEAL RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
