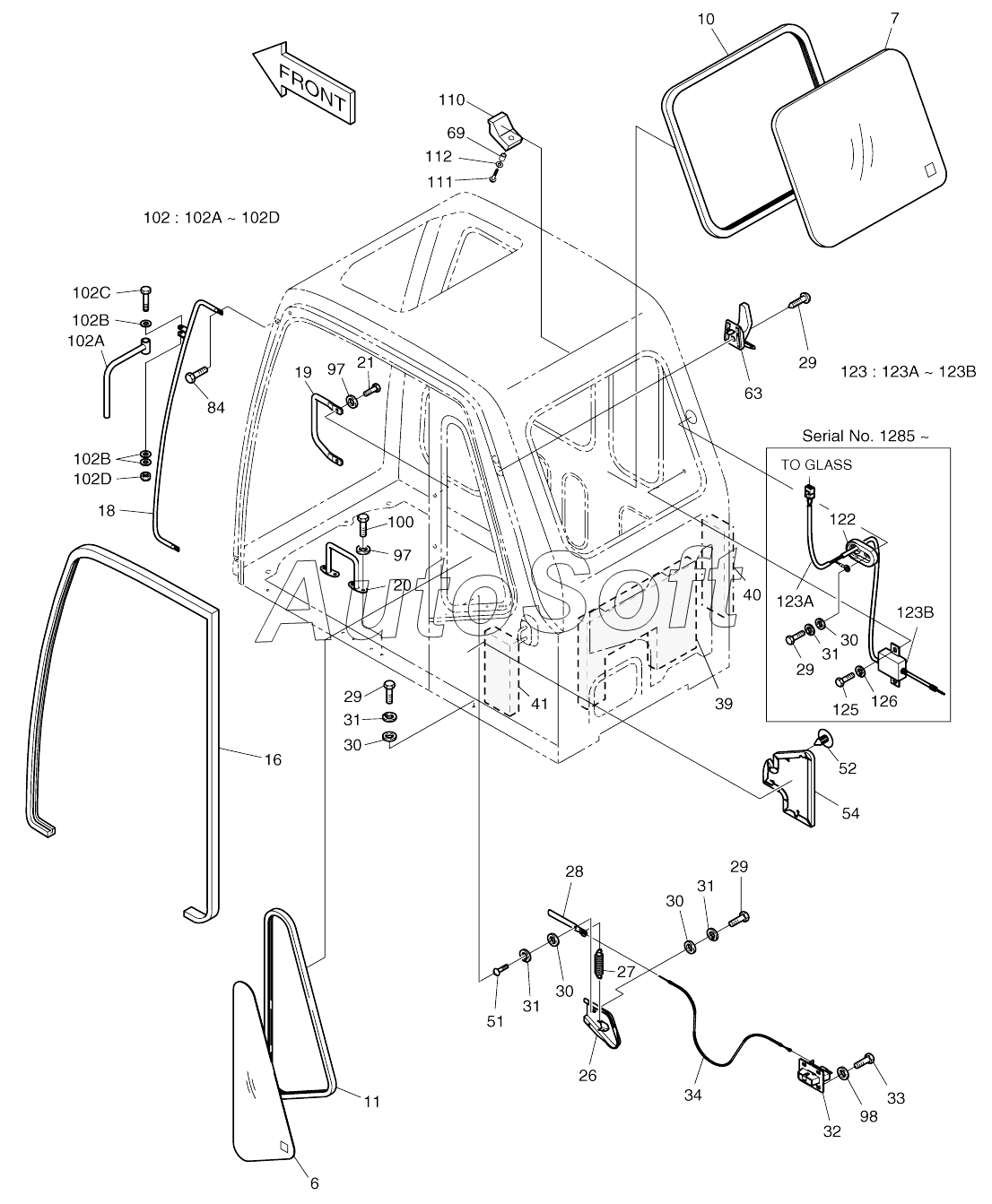

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). CABIN (2)
102
33
34
39
40
41
51
52
54
63
69
84
97
97
98
100
32
102A
102B
102B
102C
102D
110
111
112
122
123
123A
123B
125
126
16
6
7
7
10
11
18
19
20
21
26
27
28
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220101-00693 | 2***3 | Cabin assy | |
| 220101-00693A | 2***A | Cabin assy | |
| 220101-00693B | 2***B | Cabin assy | |
| 220101-00693G | 2***G | Cabin assy | |
| 622-00210A | 6***A | Cabin assy | |
| 622-00210B | 6***B | Cabin assy | |
| 622-00210C | 6***C | Cabin assy | |
| 622-00210E | 6***E | Cabin assy | |
| 622-00210H | 6***H | Cabin assy | |
| 10 | 2***8 | H-RUBBER 2590L | |
| 100 | 2***2 | BOLT M10X1.5X25 | |
| 102 | 6***3 | STAY;SIDE MIRROR | |
| 102A | 6***4 | STAY | |
| 102B | 2***6 | WASHER | |
| 102C | 2***0 | BOLT M10X1.5X70 | |
| 102D | 2***5 | NUT;CAP M10X1.5 | |
| 11 | 2***5 | S-RUBBER;REAR(L.H) | |
| 110 | 1***A | STOPPER | |
| 111 | 2***4 | SCREW M5X0.8X25 | |
| 112 | 2***4 | WASHER | |
| 122 | 1***4 | BUSHING;RUBBER | |
| 123 | 5***4 | MODULE ASS'Y | |
| 123A | 5***6 | MAIN FEEDER | |
| 123B | 5***8 | SUB MODULE ASS'Y | |
| 125 | S***3 | BOLT M8X1.25X20 | |
| 126 | S***3 | WASHER;SPRING | |
| 16 | 2***A | STRIP;WEATHER 3500L | |
| 18 | 1***A | HANDLE;FRONT(L.H) | |
| 19 | 1***3 | HANDLE;CENTER(L.H) | |
| 20 | 2***9 | HANDLE;LOWER(L.H) | |
| 21 | 2***1 | BOLT M10X1.5X30 | |
| 26 | 2***A | BRACKET;LEVER CASE | |
| 27 | 2***6 | SPRING | |
| 28 | 2***4 | LEVER;CATCH DOOR | |
| 29 | S***3 | SCREW M6X1.0X16 | |
| 29 | S***3 | SCREW M6X1.0X16 | |
| 30 | S***3 | WASHER;PLAIN | |
| 30 | S***3 | WASHER;PLAIN | |
| 31 | S***3 | WASHER;SPRING M6 | |
| 31 | S***3 | WASHER;SPRING M6 | |
| 32 | 2***5 | CATCH;DOOR ASM | |
| 33 | 2***5 | BOLT M8X1.25X20 | |
| 34 | 2***A | WIRE ASM;RELEASE | |
| 39 | 1***7 | FOAM;POLYURETHANE | |
| 40 | 1***8 | FOAM;POLYURETHANE | |
| 41 | 1***9 | FOAM;POLYURETHANE | |
| 51 | S***3 | SCREW M6X1.0X12 | |
| 52 | 2***7 | TRIM CLIP | |
| 54 | 1***A | PAD(L.H) | |
| 6 | 2***2 | GLASS(L.H) | |
| 63 | 2***3 | HOOK;COAT | |
| 69 | 2***8 | PIPE;SPACER | |
| 7 | 2***3 | GLASS;REAR | |
| 7 | 9***7 | GLASS;REAR | |
| 84 | 2***1 | BOLT M10X1.5X25 | |
| 97 | 2***1 | WASHER | |
| 98 | 2***2 | WASHER M8 |
