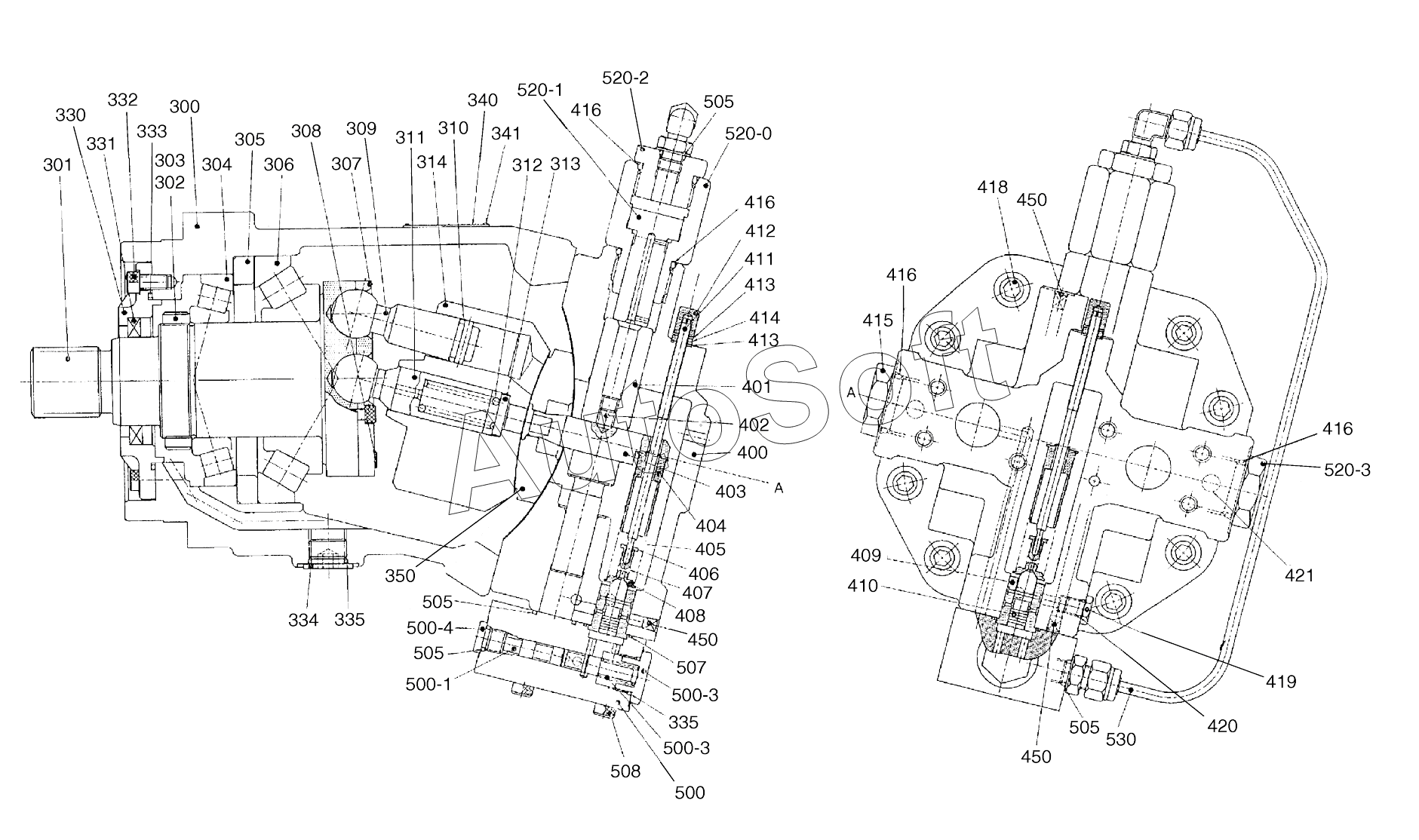

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). TRAVEL MOTOR - TBM115VA (1-1146)
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
330
331
332
333
334
335
335
350
400
401
402
403
404
405
406
407
408
409
410
411
412
413
413
414
415
416
416
416
416
418
419
420
421
450
450
450
500
500-1
500-3
500-3
500-4
505
505
505
505
507
508
520-0
520-1
520-2
530
2401-9288KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401-9288 | 2***8 | Motor, travel | |
| 2401-9288KT | 2***T | Seal kit | |
| 300 | 1***5 | Housing | |
| 301 | 1***6 | Shaft, drive | |
| 302 | 2***9 | Nut, bearing | |
| 303 | 2***6 | Screw, set | |
| 304 | 2***8 | Bearing, taper roller | |
| 305 | 1***3 | Piece, distance | |
| 306 | 2***7 | Bearing, taper roller | |
| 307 | 1***9 | Plate, set | |
| 308 | 2***8 | Bolt, socket | |
| 309 | 1***1 | Piston | |
| 310 | 2***4 | Ring, piston | |
| 311 | 1***2 | Piston | |
| 312 | 2***0 | Spring | |
| 313 | 1***6 | Seat, spring | |
| 314 | 1***3 | Block, cylinder | |
| 330 | 1***0 | Case, seal | |
| 331 | 2***5 | Seal, oil | |
| 332 | 2***3 | Bolt, socket | |
| 333 | 2***2 | O-ring | |
| 334 | 2***4 | Cap, dust | |
| 335 | 2***0 | O-RING | |
| 350 | 1***2 | Plate, control | |
| 400 | 1***7 | Body, control | |
| 401 | 1***5 | Piston, servo | |
| 402 | 2***1 | Screw, set | |
| 403 | 1***8 | Pin, tilting | |
| 404 | 1***2 | Seat, spring | |
| 405 | 2***6 | Spring | |
| 406 | 1***3 | Seat, spring | |
| 407 | 2***4 | Spring | |
| 408 | 1***8 | Seat, spring | |
| 409 | 1***6 | Sleeve | |
| 410 | 1***7 | Spool | |
| 411 | 1***1 | Screw, adjust | |
| 412 | 1***5 | Nut, cap | |
| 413 | 2***2 | Washer, seal | |
| 414 | 2***3 | Nut | |
| 415 | 1***2 | Plug | |
| 416 | 2***9 | O-RING | |
| 418 | 2***8 | Bolt, socket | |
| 419 | 1***4 | PLUG;VP | |
| 420 | 2***5 | O-RING | |
| 421 | 1***1 | Pin | |
| 450 | 1***8 | Plug nptf | |
| 500 | 7***9 | Body, control valve | |
| 500-0 | 1***6 | Casing | |
| 500-1 | 1***2 | Spool | |
| 500-2 | 1***6 | Plug | |
| 500-3 | 2***2 | Spring | |
| 500-4 | 1***4 | PLUG;VP | |
| 505 | 2***9 | O-RING | |
| 506 | 2***1 | O-ring | |
| 507 | 2***0 | O-ring | |
| 508 | 2***2 | Bolt, socket | |
| 520 | 7***A | Limits, stroke | |
| 520-0 | 1***A | Casing | |
| 520-1 | 1***A | Piston | |
| 520-2 | 1***A | Plug | |
| 530 | 7***A | Pipe assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
