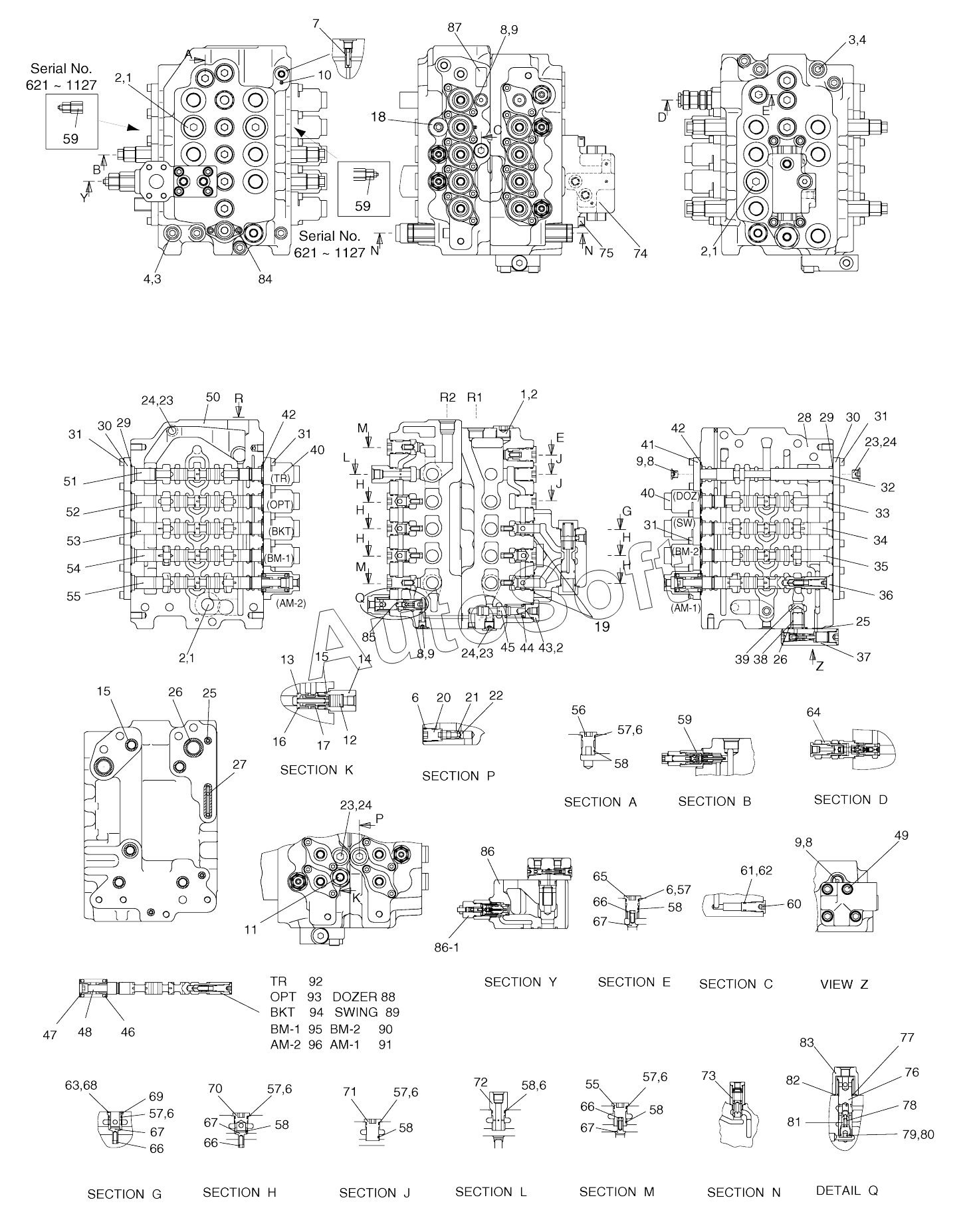

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). CONTROL VALVE (1) (621-1224)
1
1
1
1
2
2
2
2
2
3
3
4
4
6
6
6
6
6
6
6
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
23
23
24
24
24
24
25
25
26
26
27
28
29
29
30
30
31
31
31
31
32
33
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
57
57
57
57
57
58
58
58
58
58
58
59
59
59
59
59
59
59
59
59
59
59
59
59
61
62
63
64
65
66
66
66
66
67
67
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
89
89
89
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2426-1220A | 2***A | Valve, control | |
| 2426-1240 | 2***0 | Valve, control | |
| 2426-1240A | 2***A | Valve, control | |
| 1 | 2***7 | CAP | |
| 10 | 2***2 | Expander | |
| 11 | 2***9 | Regeneration valve assy, arm | |
| 12 | 2***9 | PISTON | |
| 13 | 2***4 | Sleeve | |
| 14 | 2***3 | CAP | |
| 15 | S***1 | O-RING | |
| 16 | 2***5 | SPOOL;REGEN | |
| 17 | 2***7 | SPRING;REGEN | |
| 18 | 1***3 | Plug | |
| 19 | 2***9 | O-ring | |
| 2 | S***1 | O-RING | |
| 20 | 2***3 | CAP | |
| 21 | 2***3 | SPRING | |
| 22 | 2***5 | CHECK | |
| 23 | 2***8 | CAP | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | 2***3 | O-RING | |
| 28 | 2***0 | Housing | |
| 28 | 2***A | Housing | |
| 28 | 2***8 | Housing | |
| 29 | 2***2 | O-RING | |
| 3 | S***1 | BOLT;SOCKET | |
| 30 | 2***5 | RETAINER | |
| 31 | S***1 | BOLT;SOCKET | |
| 32 | 2***9 | Spool | |
| 33 | 2***9 | Plunger, m dozer | |
| 34 | 2***8 | Plunger | |
| 35 | 2***8 | Plunger | |
| 36 | 2***5 | Plunger | |
| 37 | 2***A | AM HOLDING VALVE | |
| 38 | 2***7 | SPRING | |
| 39 | 2***3 | POPPET | |
| 4 | S***1 | WASHER;SPRING | |
| 40 | 2***7 | COVER | |
| 41 | 2***1 | Retainer | |
| 42 | 2***3 | O-RING | |
| 43 | 2***1 | CAP | |
| 44 | 2***1 | SPRING | |
| 45 | 2***0 | Spool | |
| 46 | 2***9 | SPRING;PLAIN | |
| 47 | 2***7 | GUIDE;SP | |
| 48 | 2***6 | CAP;PL | |
| 49 | S***1 | BOLT;SOCKET | |
| 50 | 2***5 | Housing, right | |
| 50 | 2***9 | Housing, right | |
| 51 | 2***9 | Plunger, m3 tr | |
| 52 | 2***5 | PLUNGER;D | |
| 53 | 2***7 | Plunger, c7 | |
| 54 | 2***4 | Plunger | |
| 55 | 2***9 | Plunger | |
| 56 | 2***0 | CAP | |
| 57 | S***1 | RING;BACK UP | |
| 58 | 2***8 | CHIP;NYLON | |
| 59 | 2***0 | O/l relief assy | |
| 59 | 2***8 | O/l relief assy | |
| 59 | 2***8 | O/l relief assy | |
| 6 | S***1 | O-RING | |
| 60 | 2***9 | CAP | |
| 61 | S***1 | O-RING | |
| 62 | S***1 | RING;BACK UP | |
| 63 | 2***3 | Ring, back up | |
| 64 | 2***5 | Main relief assy | |
| 65 | 2***5 | CAP | |
| 66 | 2***4 | SPRING | |
| 67 | 2***6 | CHECK | |
| 68 | 2***4 | O-RING | |
| 69 | 2***A | Sleeve | |
| 69 | 2***B | Sleeve | |
| 7 | 2***A | ORIFICE | |
| 70 | 2***6 | Cap | |
| 71 | 2***4 | CAP | |
| 72 | 2***7 | Cap | |
| 73 | 2***1 | FOOT RELIEF ASS'Y | |
| 74 | 2***2 | Manifold assy | |
| 75 | S***1 | BOLT;HEX | |
| 76 | 2***4 | Spool, bp | |
| 77 | 2***5 | Spring | |
| 78 | 2***6 | Spring | |
| 79 | 2***1 | Cap | |
| 8 | 2***1 | CAP | |
| 80 | 2***8 | O-ring | |
| 81 | 2***1 | Check | |
| 82 | 2***4 | O-ring | |
| 83 | 2***2 | Cover | |
| 84 | S***1 | BOLT;SOCKET M6X60 | |
| 85 | 2***0 | Am regen assy | |
| 86 | 2***9 | Bm holding valve | |
| 86-1 | 2***6 | OVER LOAD RELIEF ASS'Y | |
| 87 | 2***A | PLATE;NAME | |
| 88 | 2***4 | Plunger assy, m doz | |
| 89 | 2***1 | Plunger | |
| 89 | 2***A | Plunger assy, t61 sw | |
| 9 | S***1 | O-RING | |
| 90 | 2***7 | Plunger | |
| 90 | 2***A | PLUNGER;D52 ASS'Y | |
| 91 | 2***8 | Plunger | |
| 91 | 2***A | Plunger assy, a61 am1 | |
| 92 | 2***3 | Plunger, m3 assy | |
| 93 | 2***2 | PLUNGER;D ASS'Y | |
| 94 | 2***0 | Plunger, c7 assy | |
| 95 | 2***6 | Plunger | |
| 95 | 2***A | Plunger assy, b63 bm1 | |
| 96 | 2***9 | Plunger | |
| 96 | 2***A | Plunger assy, a54 am2 |
