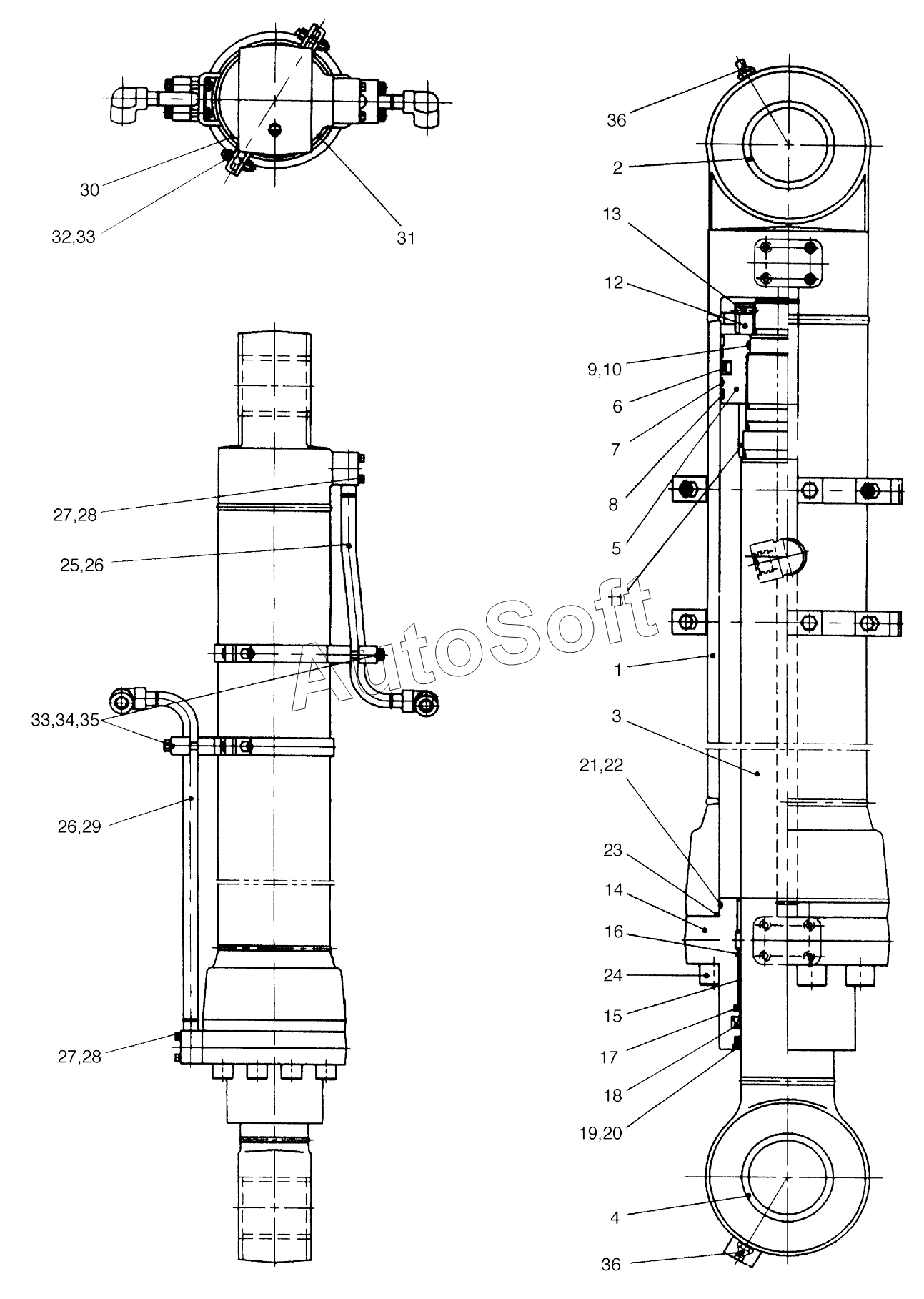

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). BUCKET CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
33
34
35
36
36
2440-9233KT
2440-9233KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9233 | 2***3 | Cylinder, bucket | |
| 2440-9233A | 2***A | Cylinder, bucket | |
| 2440-9233B | 2***B | Cylinder, bucket | |
| 2440-9233KT | 2***T | SEAL KIT;BUCKET CYL. | |
| 1 | 5***1 | Tube assy | |
| 2 | 5***0 | BUSH STEEL | |
| 3 | 5***1 | Rod assy | |
| 4 | 5***0 | BUSH STEEL | |
| 5 | 5***0 | Piston | |
| 6 | E***0 | SEAL;SLIPPER | |
| 7 | 0***0 | Ring, wear | |
| 7 | 0***0 | RING;WEAR | |
| 8 | 0***0 | RING;SLYD | |
| 9 | E***2 | O-RING | |
| 10 | 5***0 | Ring, back up | |
| 11 | 0***0 | Ring, cushion | |
| 12 | 5***1 | Nut, piston | |
| 13 | E***4 | SCREW | |
| 14 | 5***1 | Rod cover | |
| 15 | E***3 | DU-BUSH | |
| 16 | 0***0 | RING;RETAINING | |
| 17 | E***0 | SEAL;BUFFER | |
| 18 | E***0 | U-PACKING | |
| 19 | E***0 | WIPER;DUST | |
| 20 | 0***0 | RING;RETAINING | |
| 21 | E***1 | O-RING | |
| 22 | 5***0 | Ring, back up | |
| 23 | E***1 | O-RING | |
| 24 | E***9 | BOLT;SOCKET | |
| 25 | 0***3 | PIPE ASS'Y-H | |
| 26 | E***1 | O-RING | |
| 27 | E***6 | BOLT;HEX SOCKET | |
| 28 | E***2 | WASHER;SPRING | |
| 29 | 5***1 | PIPE ASS'Y-R | |
| 30 | 5***0 | PIPE BAND ASS'Y | |
| 31 | 0***0 | BAND PIPE | |
| 32 | E***3 | BOLT;HEX. | |
| 33 | E***2 | WASHER;SPRING | |
| 34 | 0***0 | CLAMP;PIPE | |
| 35 | E***2 | Bolt, hex. | |
| 35 | E***3 | BOLT;HEX. | |
| 36 | E***2 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
