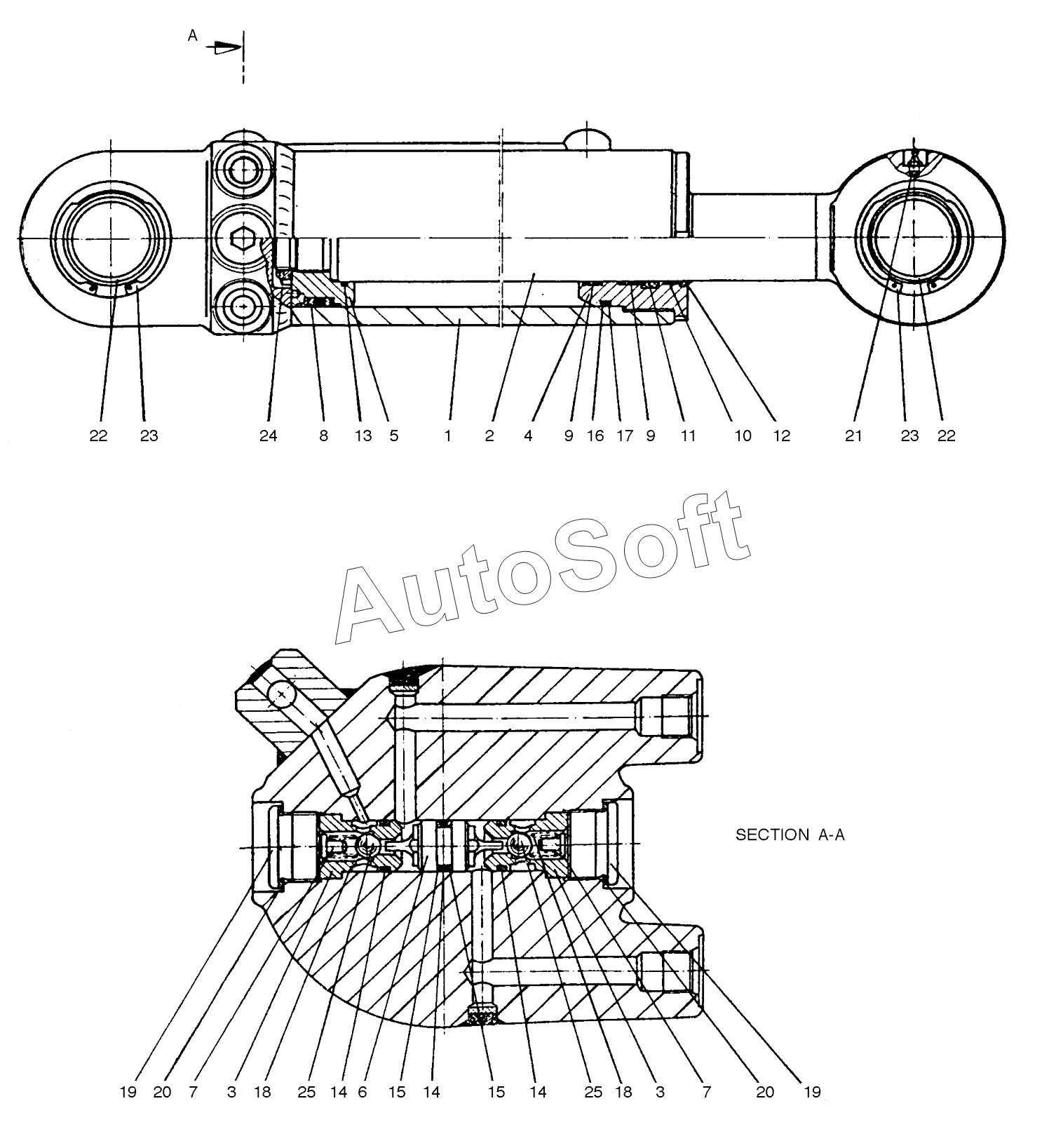

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). OUTRIGGER CYLINDER (1-1294)
2440-9402
1
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
14
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9402 | 2***2 | Cylinder, outrigger | |
| 1 | 4***0 | Tube assy | |
| 2 | 4***0 | Rod assy | |
| 3 | 4***1 | Seat, valve | |
| 4 | 4***4 | Cover, rod | |
| 5 | 3***2 | Piston | |
| 6 | 4***3 | Plunger | |
| 7 | 4***8 | Guide | |
| 8 | 4***1 | Seal, piston | |
| 9 | 4***5 | Ring | |
| 10 | 4***6 | Ring | |
| 11 | 4***2 | Packing | |
| 12 | 4***3 | Wiper, dust | |
| 13 | 4***4 | O-ring | |
| 14 | 4***7 | O-ring | |
| 15 | 4***8 | Ring, back-up | |
| 16 | 4***7 | O-ring | |
| 17 | 4***9 | Ring, back-up | |
| 18 | 4***0 | Spring | |
| 19 | 4***1 | Plug | |
| 20 | 4***2 | Ring, seal | |
| 21 | 4***2 | Nipple, grease | |
| 22 | 4***3 | Bushing | |
| 23 | 4***4 | Retainer | |
| 24 | 4***9 | Nut | |
| 25 | 4***3 | Ball |
