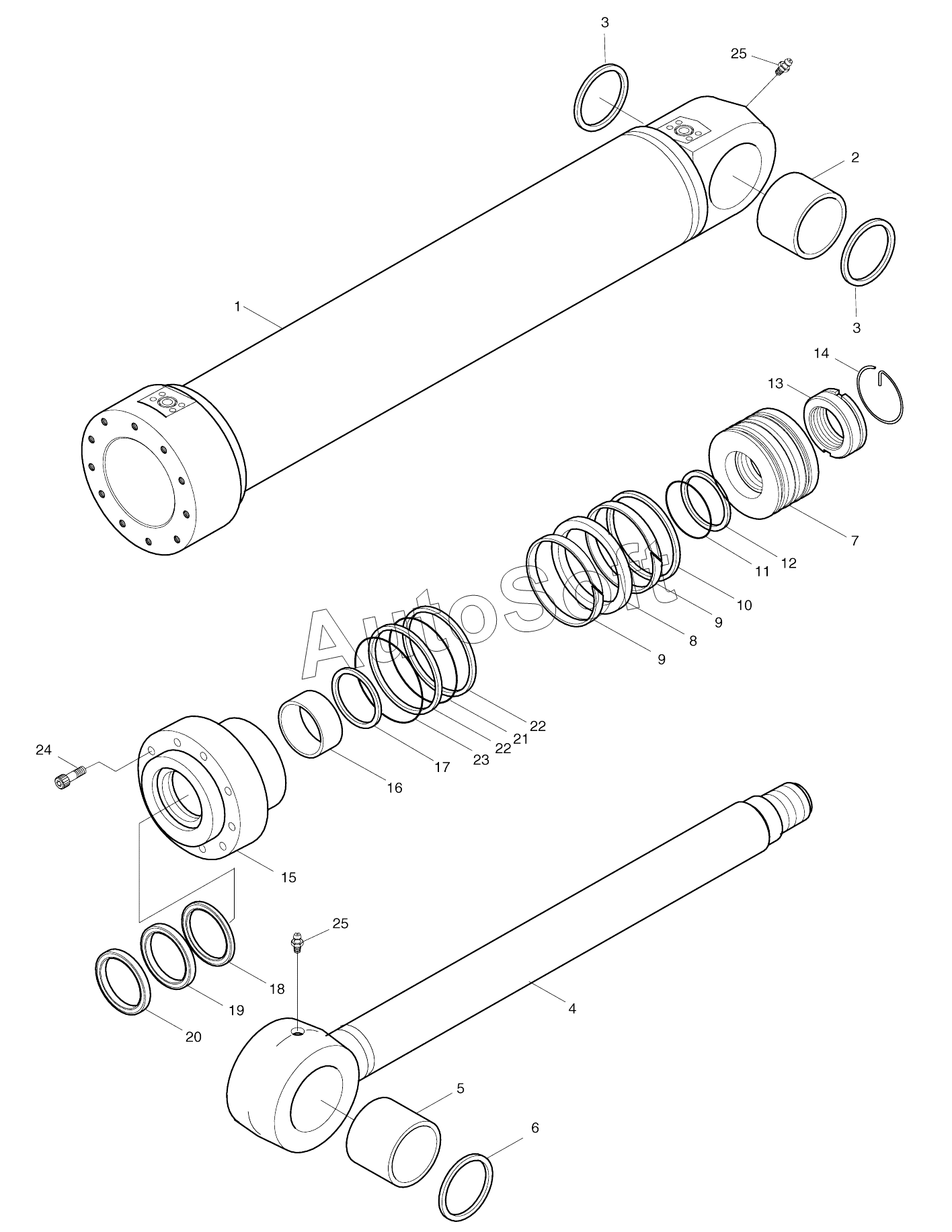

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). ARTI.BOOM CYLINDER
1
2
3
3
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
2440-9097K
2440-9097K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9097 | 2***7 | Cylinder, arti.boom | |
| 2440-9097A | 2***A | Cylinder, arti.boom | |
| 2440-9097K | 2***K | Seal kit, arti.boom | |
| 1 | 0***0 | Tube, assy | |
| 2 | 0***1 | Bush | |
| 3 | E***0 | Wiper, pin | |
| 4 | 0***2 | Rod assy | |
| 5 | 0***1 | Bush, steel | |
| 6 | E***0 | Wiper, pin | |
| 7 | 0***2 | Piston | |
| 8 | E***0 | Ring, glyd | |
| 9 | 0***0 | Ring, wear | |
| 9 | 0***0 | Ring, wear | |
| 10 | 0***0 | Ring, dust | |
| 11 | E***1 | O-RING | |
| 12 | E***0 | Ring, back-up | |
| 13 | 0***1 | Nut, piston | |
| 14 | 0***1 | Ring, lock | |
| 15 | 0***1 | Cover, rod | |
| 16 | E***0 | Du-bush | |
| 17 | 0***0 | RING;RETAINING | |
| 18 | E***0 | Seal, step | |
| 19 | E***0 | U-packing | |
| 20 | E***0 | Wiper, dust | |
| 21 | E***1 | O-ring | |
| 22 | 0***0 | Ring, back-up | |
| 23 | E***1 | O-ring | |
| 24 | E***9 | Bolt, hex.socket | |
| 25 | E***2 | NIPPLE;GREASE |
