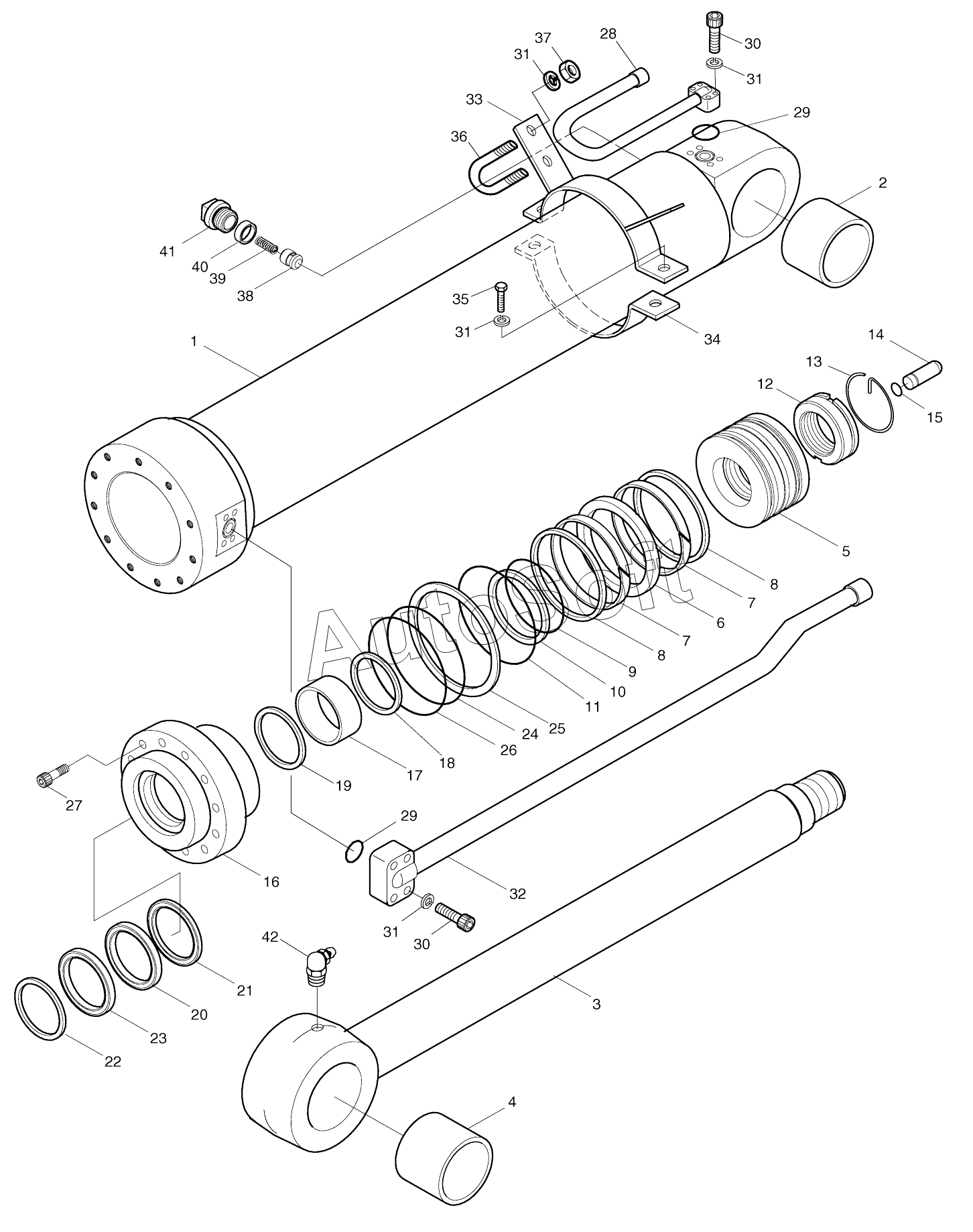

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). ARM CYLINDER-ARTI.BOOM
2440-9126
1
2
3
4
5
6
7
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
2440-9126K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9126 | 2***6 | Cylinder, arm | |
| 2440-9126A | 2***A | Cylinder, arm | |
| 2440-9126K | 2***K | Seal kit, arm | |
| 1 | 0***0 | Tube assy | |
| 2 | 0***1 | BUSH;STEEL | |
| 3 | 0***1 | Rod assy | |
| 4 | 0***0 | Bush, steel | |
| 5 | 0***1 | Piston | |
| 6 | E***0 | SEAL;SLIPPER | |
| 7 | 0***0 | Ring, wear | |
| 7 | 0***0 | RING;WEAR | |
| 8 | 0***0 | Ring, dust | |
| 9 | E***1 | O-ring | |
| 10 | E***0 | Ring, back-up | |
| 11 | 0***0 | Ring, cushion | |
| 12 | 0***1 | Nut, piston | |
| 13 | 8***1 | Ring, lock | |
| 14 | 0***0 | PLUNGER;CUSHION | |
| 15 | 0***0 | RING;STOP | |
| 16 | 0***2 | Cover, rod | |
| 17 | E***2 | Du-bush | |
| 18 | 0***0 | RING;RETAINING | |
| 19 | E***0 | SEAL;BUFFER | |
| 20 | E***0 | U-PACKING | |
| 21 | E***0 | Ring, back-up | |
| 22 | E***0 | WIPER;DUST | |
| 23 | 0***0 | RING;RETAINING | |
| 24 | E***1 | O-RING | |
| 25 | 0***0 | Ring, back-up | |
| 26 | E***1 | O-RING | |
| 27 | E***9 | Bolt, hex.socket | |
| 28 | 0***0 | Pipe assy | |
| 29 | E***1 | O-RING | |
| 30 | E***6 | BOLT;SOCKET | |
| 31 | E***2 | WASHER;SPRING | |
| 32 | 0***0 | Pipe assy | |
| 33 | 0***0 | Pipe band assy | |
| 34 | 0***0 | BAND;PIPE | |
| 35 | E***2 | BOLT;HEX. | |
| 36 | 0***0 | U-BOLT | |
| 37 | E***3 | NUT;HEX. | |
| 38 | 0***0 | VALVE;CHECK | |
| 39 | 0***0 | SPRING | |
| 40 | 0***0 | SUPPORT;SPRING | |
| 41 | E***0 | PLUG;HEX. | |
| 42 | E***2 | Nipple, grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
