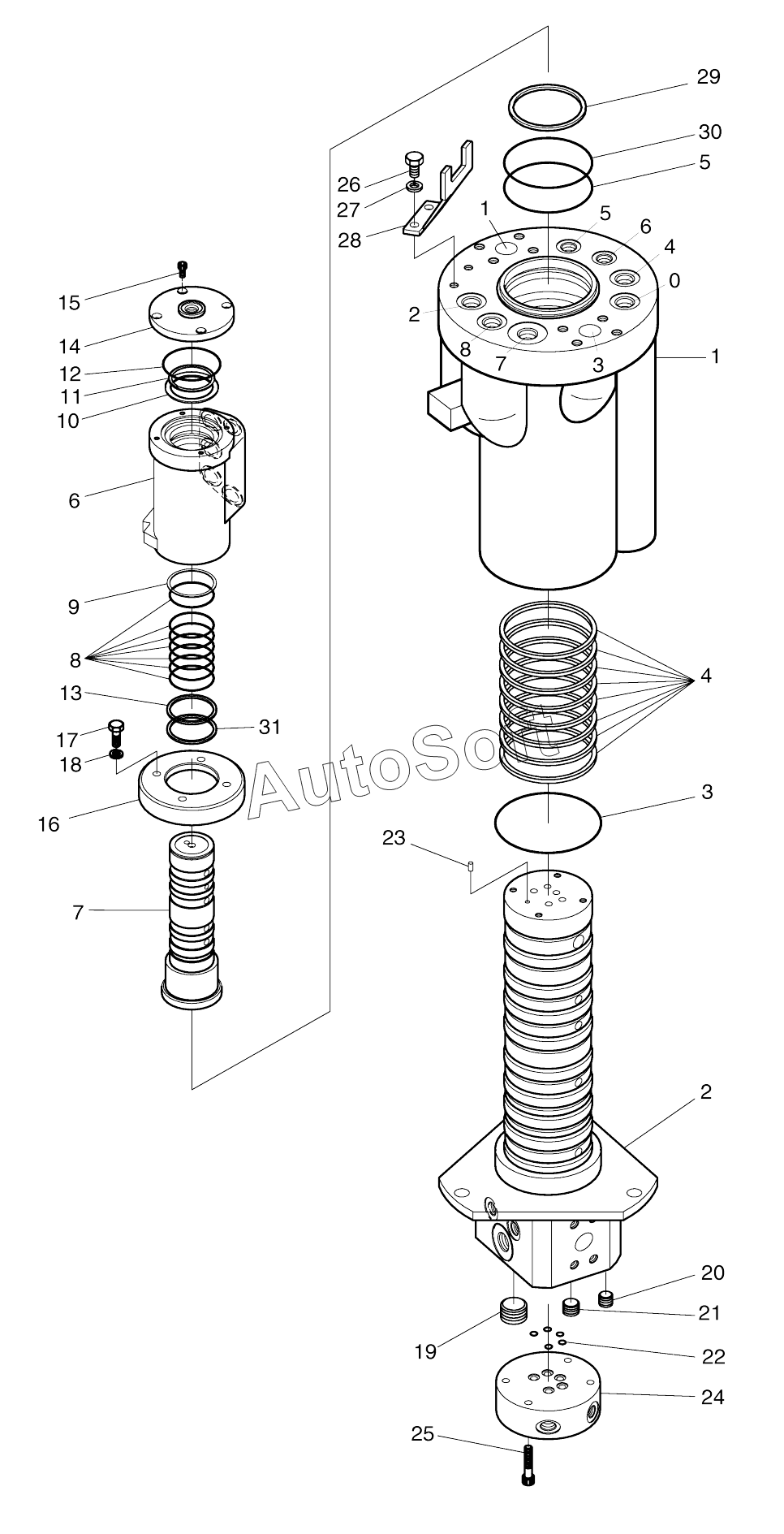

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). CENTER JOINT-STD. (608-1249)
2480-9023
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
2480-9022KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2480-9022KT | 2***T | Seal kit, center joint | |
| 2480-9023 | 2***3 | Center joint | |
| 1 | T***B | Hub | |
| 2 | T***1 | Shaft assy | |
| 3 | O***G | O-ring | |
| 4 | S***0 | SEAL;SLIPPER | |
| 5 | O***G | O-ring | |
| 6 | T***1 | Hub | |
| 7 | T***1 | Shaft | |
| 8 | O***G | O-ring | |
| 9 | R***G | Ring, top | |
| 10 | T***0 | Spacer | |
| 11 | R***G | Ring, top | |
| 12 | O***G | O-ring | |
| 13 | S***L | Seal | |
| 14 | T***A | Cover | |
| 15 | H***2 | Bolt, wrench | |
| 16 | T***A | Cover | |
| 17 | H***5 | Bolt, hex. | |
| 18 | S***8 | Washer, spring | |
| 19 | P***5 | Plug | |
| 20 | P***2 | Plug | |
| 21 | P***3 | Plug | |
| 22 | O***G | O-ring | |
| 23 | P***0 | Pin | |
| 24 | T***1 | Adapter | |
| 25 | H***5 | Bolt, wrench m8x45 | |
| 26 | H***0 | Bolt, hex m10x20 | |
| 27 | S***0 | Washer, spring m10 | |
| 28 | T***0 | Plate | |
| 29 | T***0 | Shim | |
| 30 | O***G | O-ring | |
| 31 | T***0 | Ring, wear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
