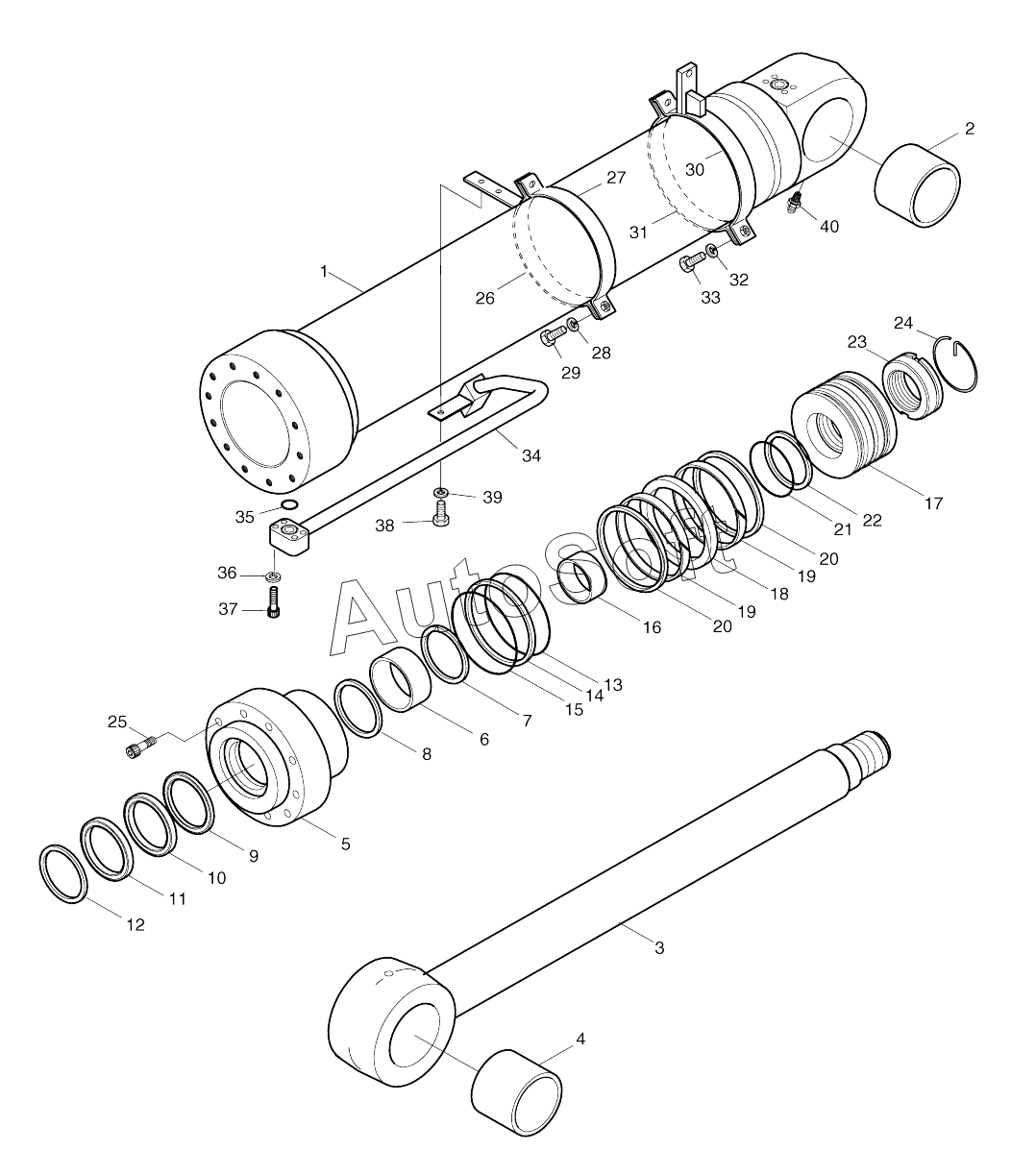

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). BOOM CYL. (L.H)-ARTI. BOOM FOR
440-00023
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
440-00023KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00023 | 4***3 | Cylinder, boom | |
| 440-00023KT | 4***T | Seal kit, boom lock valve | |
| 1 | 0***2 | Tube assy | |
| 2 | 0***1 | BUSH;STEEL | |
| 3 | 0***2 | Rod assy | |
| 4 | 0***1 | Bush, steel | |
| 5 | 5***1 | Cover, rod | |
| 6 | E***9 | Du-bush | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | Seal, step | |
| 9 | E***0 | U-PACKING | |
| 10 | E***0 | Ring, back-up | |
| 11 | E***0 | WIPER;DUST | |
| 12 | 0***0 | RING;RETAINING | |
| 13 | E***1 | O-RING | |
| 14 | 0***0 | Ring, back-up | |
| 15 | E***1 | O-RING | |
| 16 | 0***0 | Ring, cushion | |
| 17 | 0***1 | Piston | |
| 18 | E***0 | SEAL;SLIPPER | |
| 19 | 0***0 | RING;WEAR | |
| 20 | 0***0 | Ring, dust | |
| 21 | E***1 | O-ring | |
| 22 | E***0 | Ring, back-up | |
| 23 | 0***1 | Nut, piston | |
| 24 | 8***1 | Ring, lock | |
| 25 | E***9 | Bolt, hex.socket | |
| 26 | 0***0 | Pipe band assy | |
| 27 | 0***0 | BAND;PIPE | |
| 28 | E***2 | WASHER;SPRING | |
| 29 | E***3 | BOLT;HEX. | |
| 30 | 1***A | Pipe band assy | |
| 31 | 0***0 | BAND;PIPE | |
| 32 | E***2 | WASHER;SPRING | |
| 33 | E***3 | BOLT;HEX. | |
| 34 | 0***4 | Pipe assy-r | |
| 35 | E***1 | O-RING | |
| 36 | E***2 | WASHER;SPRING | |
| 37 | E***6 | BOLT;HEX | |
| 38 | E***3 | BOLT;HEX. | |
| 39 | E***2 | WASHER;SPRING | |
| 40 | E***2 | NIPPLE;GREASE |
