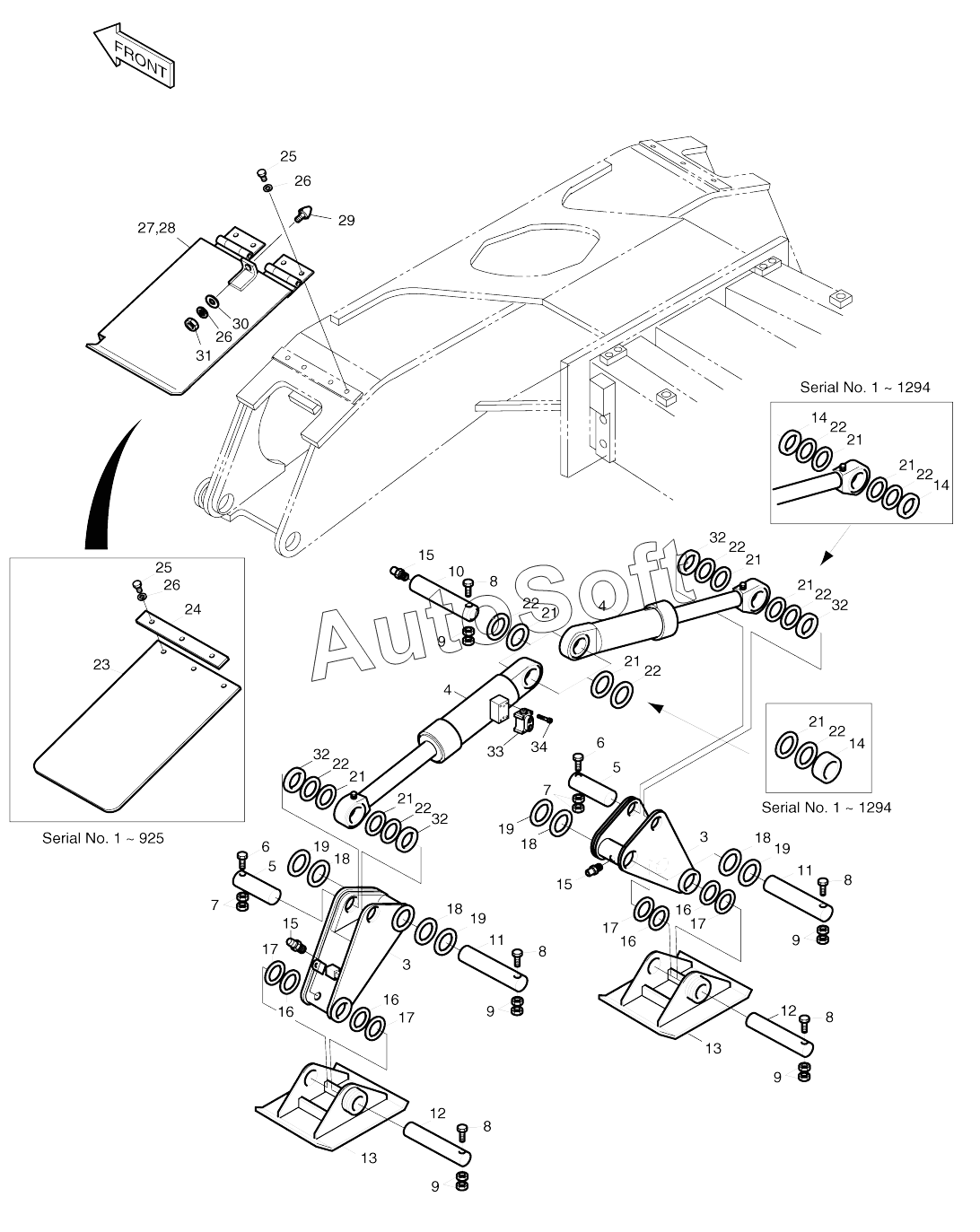

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). FRONT OUTRIGGER-WELDING
2626-1059A
3
3
3
3
3
4
4
4
4
4
5
5
6
6
7
7
8
8
8
8
8
9
9
9
9
9
10
11
11
11
11
11
11
11
12
12
12
12
12
13
13
13
13
14
14
14
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
24
25
25
25
25
26
26
26
26
26
26
26
26
27
28
29
30
31
32
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2626-1059A | 2***A | Front outrigger assy | |
| 3 | 2***8 | Beam, stabilizer | |
| 3 | 2***A | Beam, stabilizer | |
| 4 | 2***2 | Cylinder, outrigger | |
| 4 | 4***7 | Cylinder, outrigger | |
| 5 | 2***4 | Pin | |
| 6 | S***3 | Bolt | |
| 7 | S***3 | NUT M12 | |
| 8 | S***1 | Bolt | |
| 9 | S***3 | NUT | |
| 10 | 2***5 | Pin | |
| 11 | 1***6 | Pin | |
| 11 | 2***7 | Pin | |
| 11 | 2***A | Pin | |
| 12 | 2***6 | Pin | |
| 12 | 2***A | Pin | |
| 13 | 2***A | Foot | |
| 13 | 2***B | Foot | |
| 14 | 2***4 | Spacer | |
| 15 | S***2 | NIPPLE;GREASE(PT1/8) | |
| 16 | 2***8 | Washer | |
| 17 | 2***9 | Washer | |
| 18 | 2***2 | SHIM | |
| 19 | 2***3 | Shim | |
| 21 | 2***7 | Shim | |
| 21 | 2***6 | Shim | |
| 22 | 2***4 | SHIM | |
| 22 | 2***5 | Shim | |
| 23 | 2***A | Plate, rubber | |
| 23 | 2***4 | Plate, rubber | |
| 24 | 2***7 | Bracket | |
| 25 | S***3 | BOLT M10X1.5X14 | |
| 25 | S***3 | BOLT M10X1.5X20 | |
| 26 | S***3 | WASHER;SPRING M10 | |
| 26 | S***3 | WASHER;SPRING M10 | |
| 27 | 2***B | Cover | |
| 28 | 2***B | Cover | |
| 29 | 2***4 | Stopper | |
| 30 | 2***1 | Washer | |
| 31 | S***3 | NUT M10X1.25 | |
| 32 | 2***9 | Seal, dust | |
| 33 | 2***A | Valve, pilot check | |
| 33 | 2***B | Valve, pilot check | |
| 34 | S***1 | Bolt, hex. Socket |
