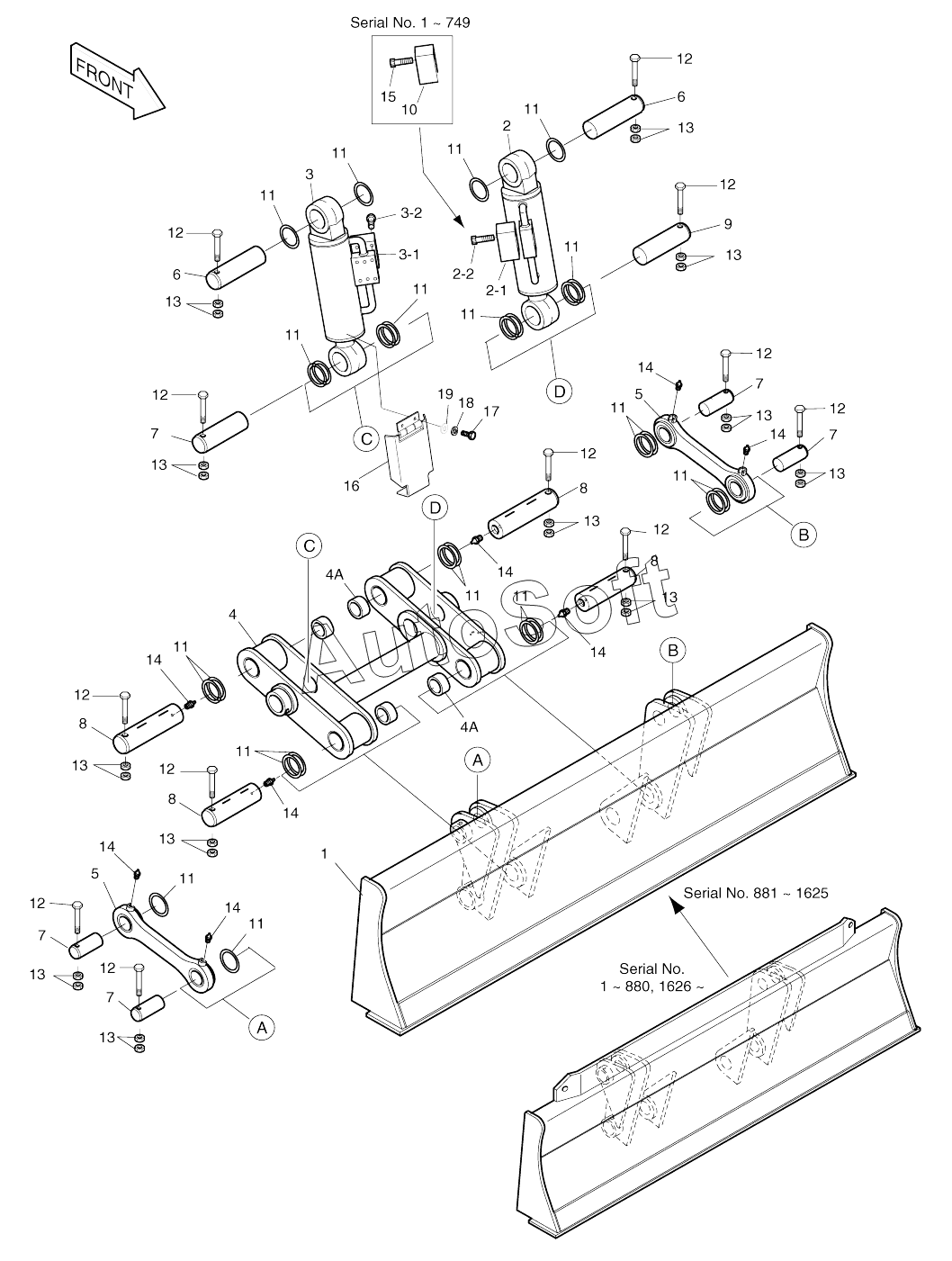

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). FRONT BLADE-BOLTING TYPE
2608-1068
1
2
2-1
2-2
3
3-1
3-2
4
4A
4A
5
5
6
6
7
7
7
7
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2608-1068 | 2***8 | Blade assy | |
| 1 | 2***E | Blade | |
| 1 | 2***G | Blade | |
| 1 | 2***H | Blade | |
| 1 | 2***J | Blade | |
| 10 | 2***B | Valve, check | |
| 11 | 2***4 | SHIM | |
| 12 | S***1 | Bolt | |
| 13 | S***3 | NUT | |
| 14 | S***3 | NIPPLE;GREASE(PT1/8) | |
| 15 | S***1 | Bolt, hex. Socket | |
| 16 | 2***1 | Cover | |
| 17 | S***3 | BOLT M10X1.5X20 | |
| 18 | S***3 | WASHER;SPRING M10 | |
| 19 | S***3 | WASHER;PLAIN | |
| 2 | 2***B | Cylinder, blade | |
| 2 | 2***C | Cylinder, blade | |
| 2 | 2***E | Cylinder, dozer | |
| 2-1 | 2***B | Valve, check | |
| 2-1 | 2***C | VALVE ASS'Y | |
| 2-2 | S***1 | Bolt, hex. Socket | |
| 3 | 2***B | Cylinder, blade | |
| 3 | 2***C | Cylinder, blade | |
| 3 | 2***E | Cylinder, dozer | |
| 3-1 | 2***B | Valve, check | |
| 3-1 | 2***C | VALVE ASS'Y | |
| 3-2 | S***1 | Bolt, hex. Socket | |
| 4 | 2***C | Link | |
| 4A | 2***9 | Bushing | |
| 5 | 2***B | Link | |
| 6 | 2***A | Pin | |
| 7 | 2***B | Pin | |
| 8 | 2***5 | Pin | |
| 9 | 2***A | Pin |
