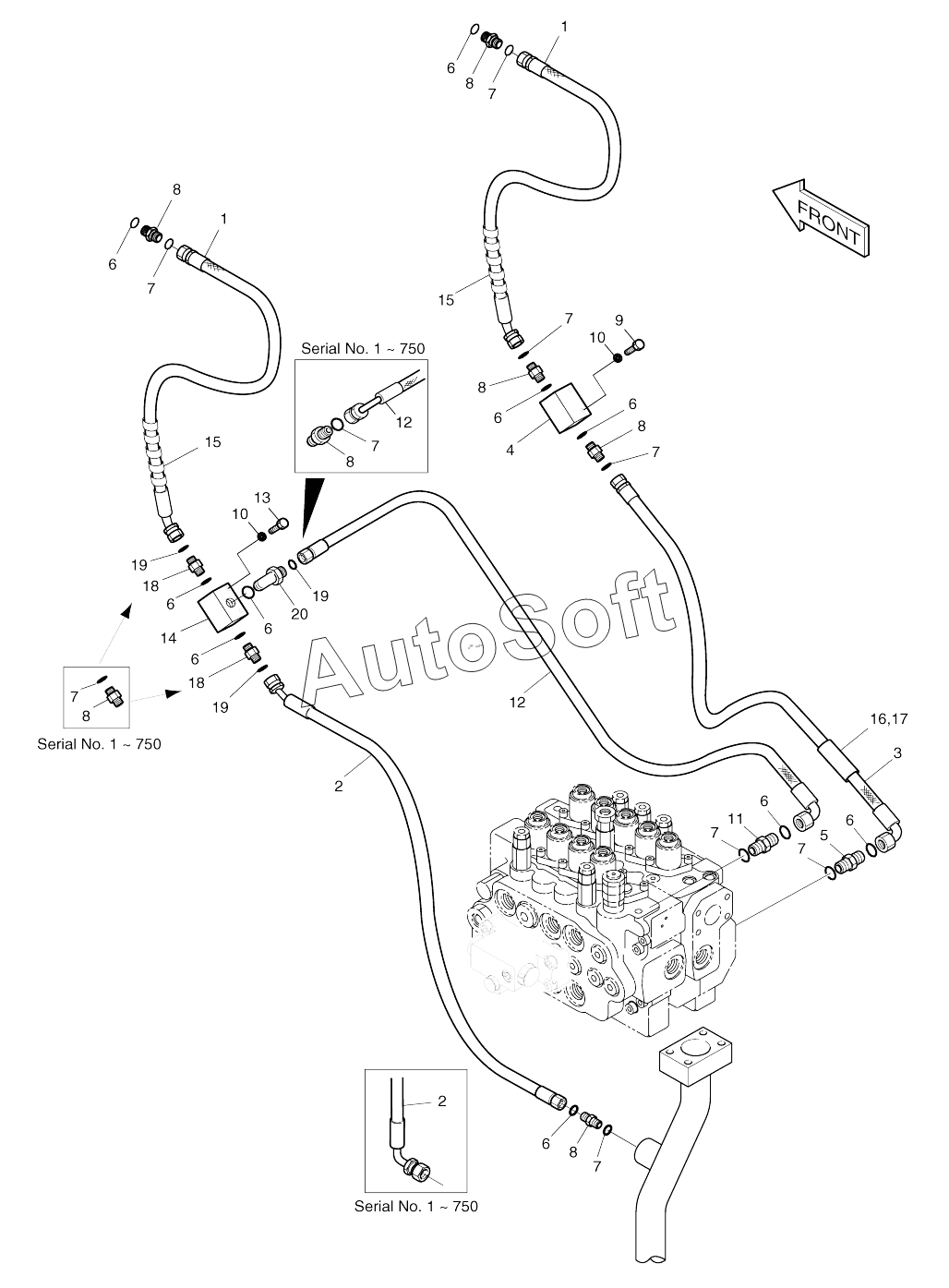

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). MAIN PIPING-ONE & TWO WAY
10
10
20
19
19
19
18
18
17
16
15
15
15
15
14
13
12
12
12
12
11
2400-2125
9
8
8
8
8
8
8
8
8
8
8
8
8
8
8
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
6
6
6
6
6
6
6
6
6
6
5
4
3
2
2
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-2125 | 2***5 | Main piping-breaker | |
| 1 | 2***4 | HOSE PF3/4-1600L | |
| 2 | 2***8 | HOSE PF3/4-790L | |
| 2 | 2***5 | Hose | |
| 3 | 2***0 | Hose | |
| 3 | 2***3 | HOSE PF3/4-700L | |
| 4 | 2***8 | BLOCK | |
| 5 | 2***0 | ADAPTER | |
| 6 | S***1 | O-RING | |
| 7 | S***1 | O-RING | |
| 7 | S***1 | O-RING | |
| 8 | 2***1 | ADAPTER | |
| 8 | 2***1 | ADAPTER | |
| 9 | S***3 | BOLT M10X1.5X65 | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | 2***3 | ADAPTER | |
| 12 | 2***3 | HOSE PF3/4-960L | |
| 12 | 2***6 | Hose | |
| 13 | S***3 | BOLT M10X1.5X25 | |
| 13 | S***3 | BOLT M10X1.5X75 | |
| 14 | 2***5 | Valve, switch | |
| 14 | 2***A | Valve, switch | |
| 15 | 2***5 | PROTECTOR | |
| 15 | 2***6 | Protector, hose | |
| 16 | 2***5 | Plate, rubber | |
| 17 | 2***2 | CLIP;BAND | |
| 18 | 2***5 | ADAPTER | |
| 19 | S***1 | O-RING | |
| 20 | 2***6 | ELBOW |
