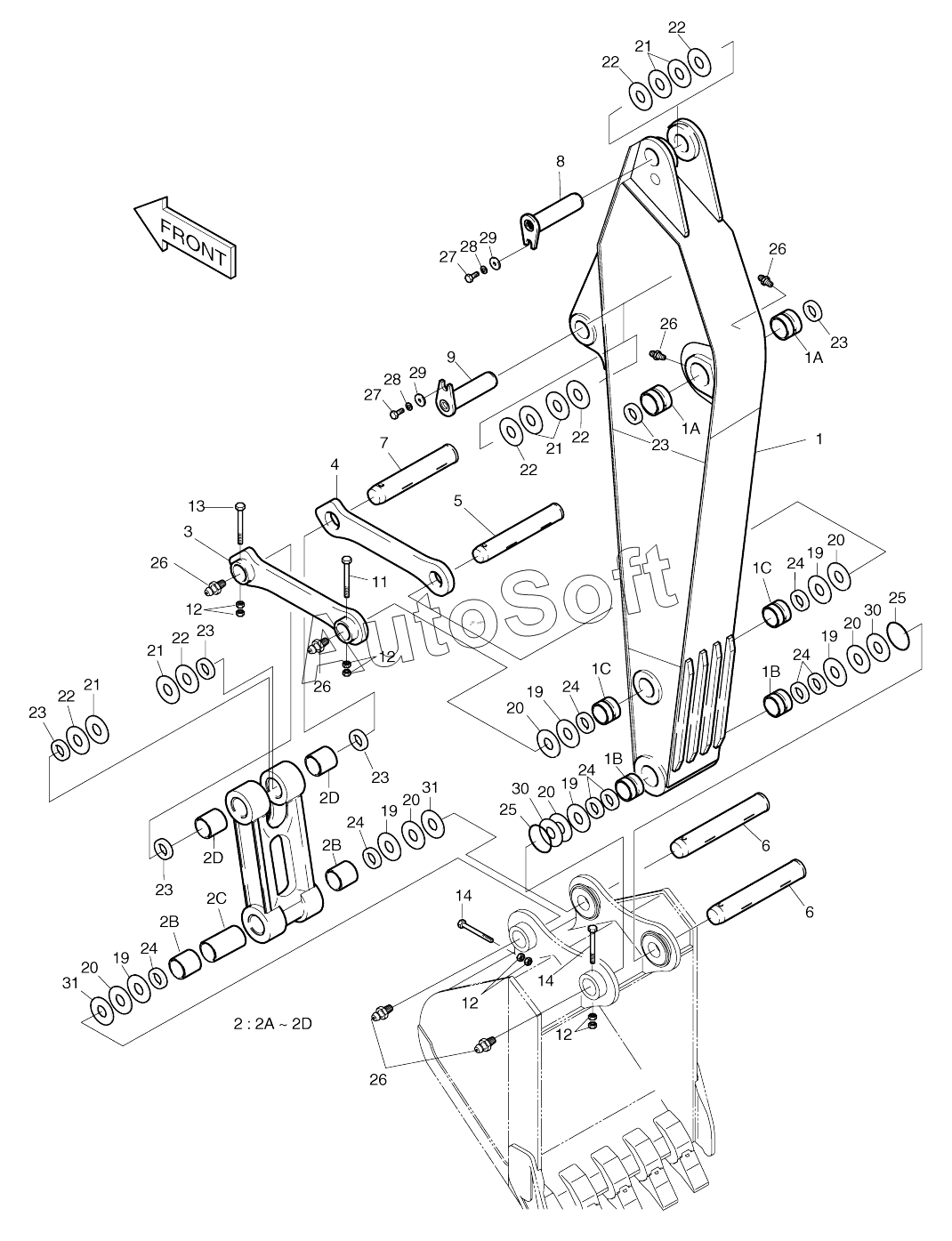

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). ARM-1.96M-ARTI.BOOM (1-1245)
1
1A
1A
1B
1B
1C
1C
2
2B
2B
2C
2D
2D
2D
3
4
5
6
6
7
8
9
11
12
12
12
12
13
14
14
19
19
19
19
19
19
20
20
20
20
20
20
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
26
26
26
26
26
27
27
28
28
29
29
30
30
30
30
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-1676 | 2***6 | Arm assy | |
| 1 | 2***A | Arm sub assy | |
| 11 | S***1 | Bolt | |
| 12 | S***3 | NUT | |
| 13 | S***1 | Bolt | |
| 14 | S***1 | Bolt | |
| 19 | 2***2 | SHIM | |
| 1A | 2***B | Bushing | |
| 1B | 2***B | Bushing | |
| 1C | 2***A | Bushing | |
| 2 | 2***C | Link | |
| 20 | 2***3 | Shim | |
| 21 | 2***8 | SHIM | |
| 22 | 2***9 | Shim | |
| 23 | 2***4 | Seal, dust | |
| 24 | 2***3 | Seal, dust | |
| 25 | 1***3 | O-RING | |
| 25 | 2***7 | O-ring | |
| 26 | S***2 | NIPPLE;GREASE(PT1/8) | |
| 27 | S***1 | Bolt | |
| 28 | S***1 | WASHER;SPRING | |
| 29 | 2***6 | STOPPER | |
| 2B | 2***B | Bushing | |
| 2C | 2***4 | Pipe | |
| 2D | 2***A | Bushing | |
| 3 | 1***7 | Link | |
| 3 | 2***A | Link | |
| 30 | 2***4 | Spacer | |
| 30 | 2***A | Spacer | |
| 31 | 2***5 | Spacer | |
| 31 | 2***A | Spacer | |
| 4 | 1***6 | Link | |
| 4 | 2***A | Link | |
| 5 | 2***2 | Pin | |
| 6 | 2***6 | Pin | |
| 7 | 2***3 | Pin | |
| 8 | 2***A | Pin | |
| 9 | 2***A | Pin |
