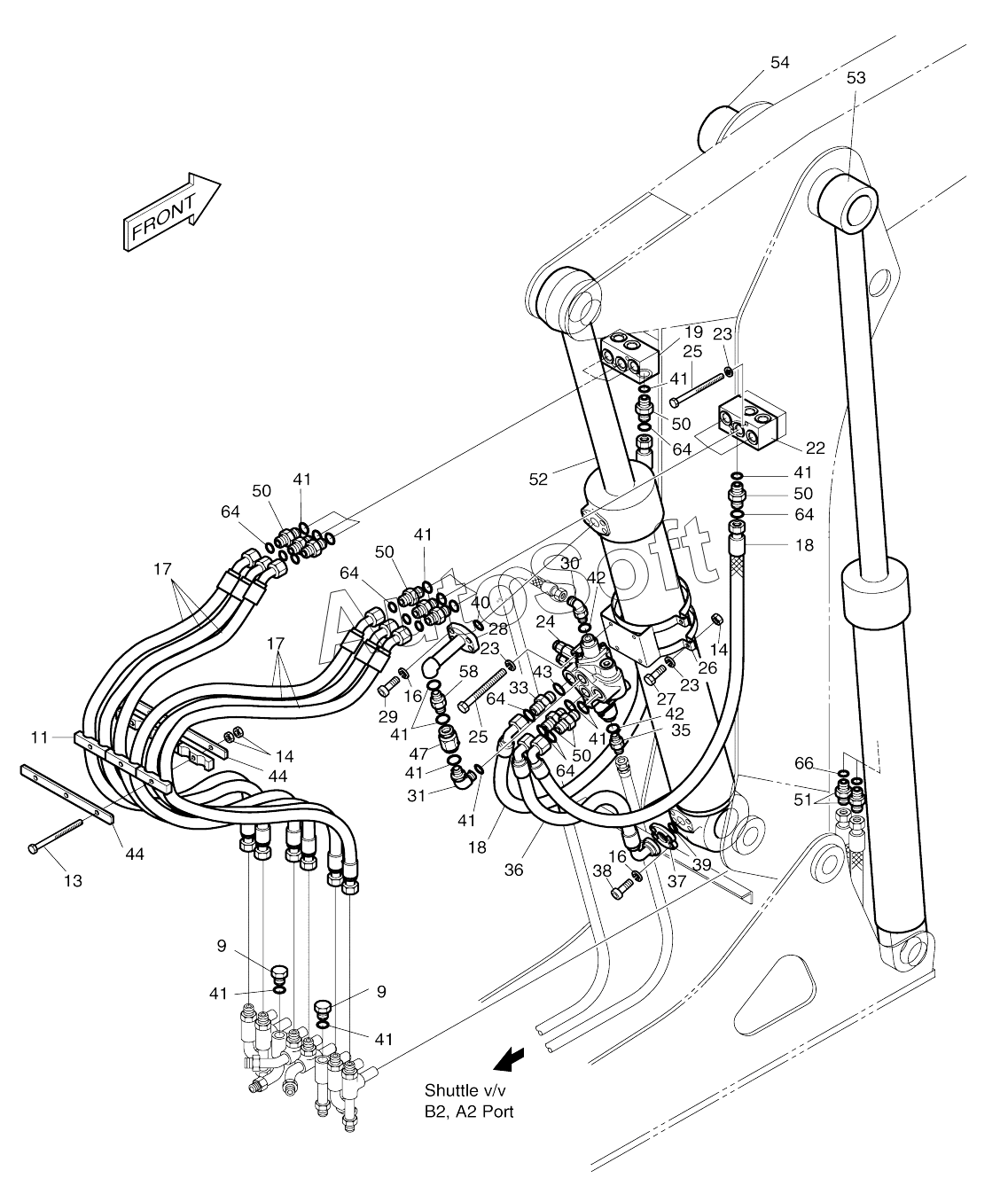

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). FRONT PIPING (1)-ARTI.BOOM
2400-1417F1
2400-1417F1
2400-1417F1
400-00286
400-00286
400-00286
9
9
11
13
14
14
16
16
17
17
18
18
19
22
23
23
23
24
25
25
26
27
28
29
30
31
33
35
36
37
38
39
40
41
41
41
41
41
41
41
41
41
41
42
42
43
44
44
47
50
50
50
50
50
51
52
53
54
58
64
64
64
64
64
64
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1417F1 | 2***1 | Piping, front | |
| 400-00286 | 4***6 | Piping, front | |
| 9 | 2***5 | Plug | |
| 11 | 2***6 | CLAMP;RUBBER | |
| 13 | S***3 | Bolt | |
| 14 | S***3 | NUT M10X1.5 | |
| 16 | S***1 | WASHER;SPRING | |
| 17 | 2***3 | Hose | |
| 18 | 2***4 | Hose | |
| 19 | 2***5 | Block | |
| 22 | 2***6 | Block | |
| 23 | S***3 | WASHER;SPRING M10 | |
| 24 | 2***5 | Valve, control | |
| 25 | S***3 | BOLT M10X1.25X115 | |
| 26 | 2***0 | Bracket | |
| 27 | S***3 | BOLT M10X1.5X35 | |
| 28 | 2***A | Pipe | |
| 29 | S***1 | Bolt, socket | |
| 30 | 2***4 | ELBOW | |
| 31 | 2***1 | Elbow | |
| 33 | 2***2 | ADAPTER | |
| 35 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 36 | 2***5 | Hose | |
| 37 | 2***9 | FLANGE | |
| 38 | S***1 | Bolt, socket | |
| 39 | 2***2 | O-RING | |
| 40 | S***1 | O-ring | |
| 41 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 43 | S***1 | O-RING | |
| 44 | 2***0 | Plate | |
| 47 | 2***A | Valve, slow return | |
| 50 | 2***5 | ADAPTER | |
| 51 | 2***6 | ADAPTER | |
| 52 | 2***7 | Cylinder, arti.boom | |
| 52 | 2***A | Cylinder, arti.boom | |
| 53 | 2***2 | Cylinder, boom | |
| 53 | 2***A | Cylinder, boom | |
| 54 | 2***3 | Cylinder, boom | |
| 54 | 2***A | Cylinder, boom | |
| 58 | 2***1 | Adapter | |
| 64 | S***1 | O-RING | |
| 66 | S***1 | O-RING |
