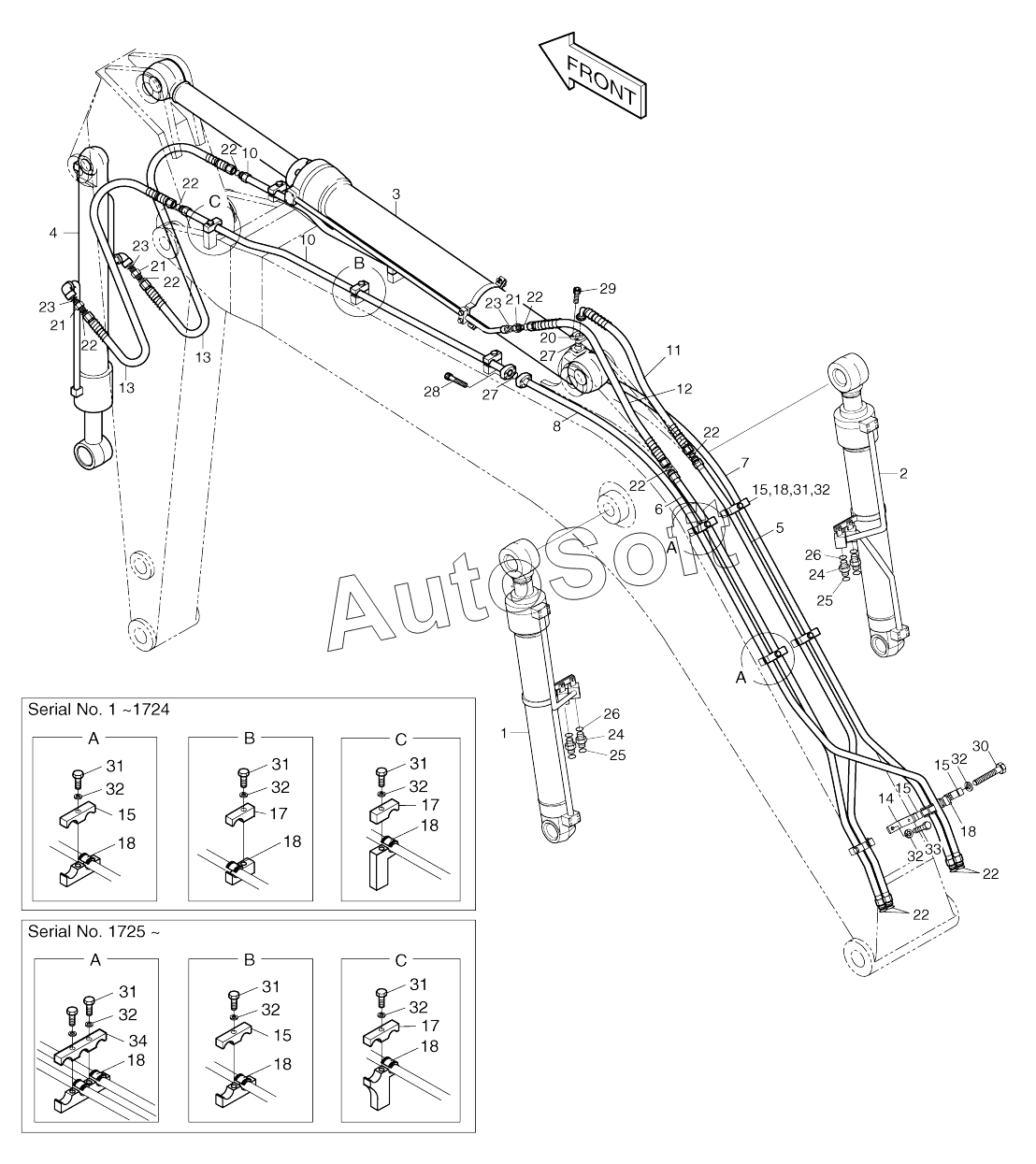

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). FRONT PIPING-BOOM 4,6M+ARM 2,5M
400-00097
400-00097
1
2
3
4
5
6
7
8
10
10
10
10
11
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
17
17
17
18
18
18
18
18
18
18
18
20
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
24
24
25
25
26
26
27
27
28
29
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00097 | 4***7 | Front piping | |
| 1 | 2***B | Cylinder, boom | |
| 2 | 2***B | Cylinder, boom | |
| 3 | 2***A | CYLINDER;ARM | |
| 4 | 2***B | Cylinder, bucket | |
| 5 | 2***B | PIPE;ARM CROWD | |
| 6 | 2***B | PIPE;ARM DUMP | |
| 7 | 2***A | PIPE;BUCKET CROWD | |
| 8 | 2***A | PIPE;BUCKET DUMP | |
| 10 | 2***B | PIPE;BUCKET | |
| 10 | 2***0 | Pipe, bucket | |
| 11 | 2***1 | HOSE 730L | |
| 12 | 2***5 | HOSE 870L | |
| 13 | 2***7 | HOSE | |
| 14 | 2***A | Bracket | |
| 15 | 2***9 | CLAMP | |
| 15 | 2***9 | CLAMP | |
| 17 | 1***1 | CLAMP | |
| 17 | 2***A | Clamp, pipe | |
| 18 | 2***A | RUBBER | |
| 20 | 2***9 | FLANGE | |
| 21 | 2***1 | ADAPTER | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | 2***3 | ADAPTER | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | 2***2 | O-RING | |
| 28 | S***1 | Bolt, socket | |
| 29 | S***1 | Socket-head bolt | |
| 30 | S***3 | BOLT M12X1.75X80 | |
| 31 | S***3 | BOLT M12X1.75X55 | |
| 31 | S***3 | BOLT M12X1.75X55 | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 33 | S***3 | BOLT M12X1.75X30 | |
| 34 | 1***6 | CLAMP;PIPE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
