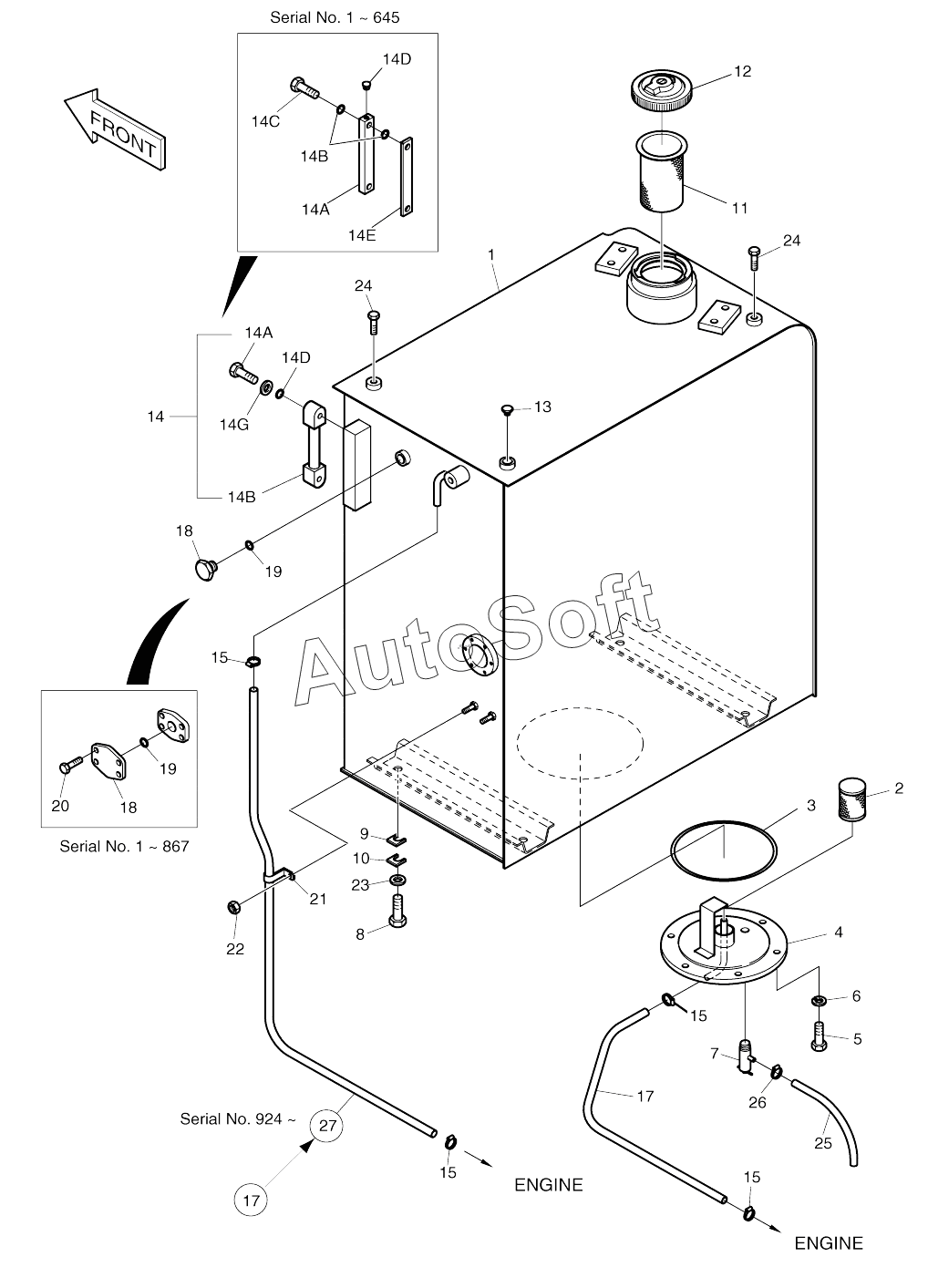

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). FUEL TANK
2470-2068A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14A
14A
14B
14B
14B
14C
14D
14D
14E
14
14A
14A
14B
14B
14B
14D
14D
14G
15
15
15
15
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2470-2068A | 2***A | Fuel tank assy | |
| 1 | 2***B | Tank, fuel | |
| 1 | 2***C | Tank, fuel | |
| 1 | 2***E | Tank, fuel | |
| 1 | 2***G | Tank, fuel | |
| 1 | 2***J | Tank, fuel | |
| 1 | 2***K | Tank, fuel | |
| 10 | 2***4 | SHIM D20X1.6T | |
| 11 | 2***6 | FILTER;FUEL | |
| 12 | 2***4 | Cap | |
| 12 | 2***8 | CAP;FUEL | |
| 13 | 2***2 | PLUG | |
| 14 | 2***1 | Gauge, level | |
| 14 | 2***6 | GAUGE;LEVEL | |
| 14A | 2***6 | Bolt | |
| 14A | 2***6 | Plate | |
| 14B | 2***5 | Block | |
| 14B | S***0 | O-ring | |
| 14C | 2***3 | Bolt | |
| 14D | 2***9 | Plug | |
| 14D | S***1 | O-ring | |
| 14E | 2***1 | Tape | |
| 14G | S***3 | WASHER;PLAIN | |
| 15 | S***2 | CLAMP;HOSE | |
| 17 | 2***1 | Hose | |
| 17 | 2***5 | HOSE;FUEL 2100L | |
| 17 | 2***6 | HOSE;FUEL 3500L | |
| 18 | 2***7 | PLUG PF1/2 | |
| 18 | 2***1 | Flange,cover | |
| 19 | 2***2 | O-RING | |
| 19 | S***1 | O-RING | |
| 2 | 2***B | Filter | |
| 20 | S***1 | Socket-head bolt | |
| 21 | 2***2 | Clip | |
| 22 | S***3 | NUT M8X1.25 | |
| 23 | 2***6 | WASHER;HARD | |
| 24 | S***3 | BOLT M12X1.75X16 | |
| 25 | 2***9 | Hose, vinyl | |
| 26 | S***6 | CLAMP;HOSE | |
| 27 | 2***3 | Hose 2620l | |
| 3 | S***0 | O-RING | |
| 4 | 2***B | Cover | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 2***1 | Cock | |
| 8 | S***1 | Bolt | |
| 9 | 2***3 | SHIM D20X0.8T |
