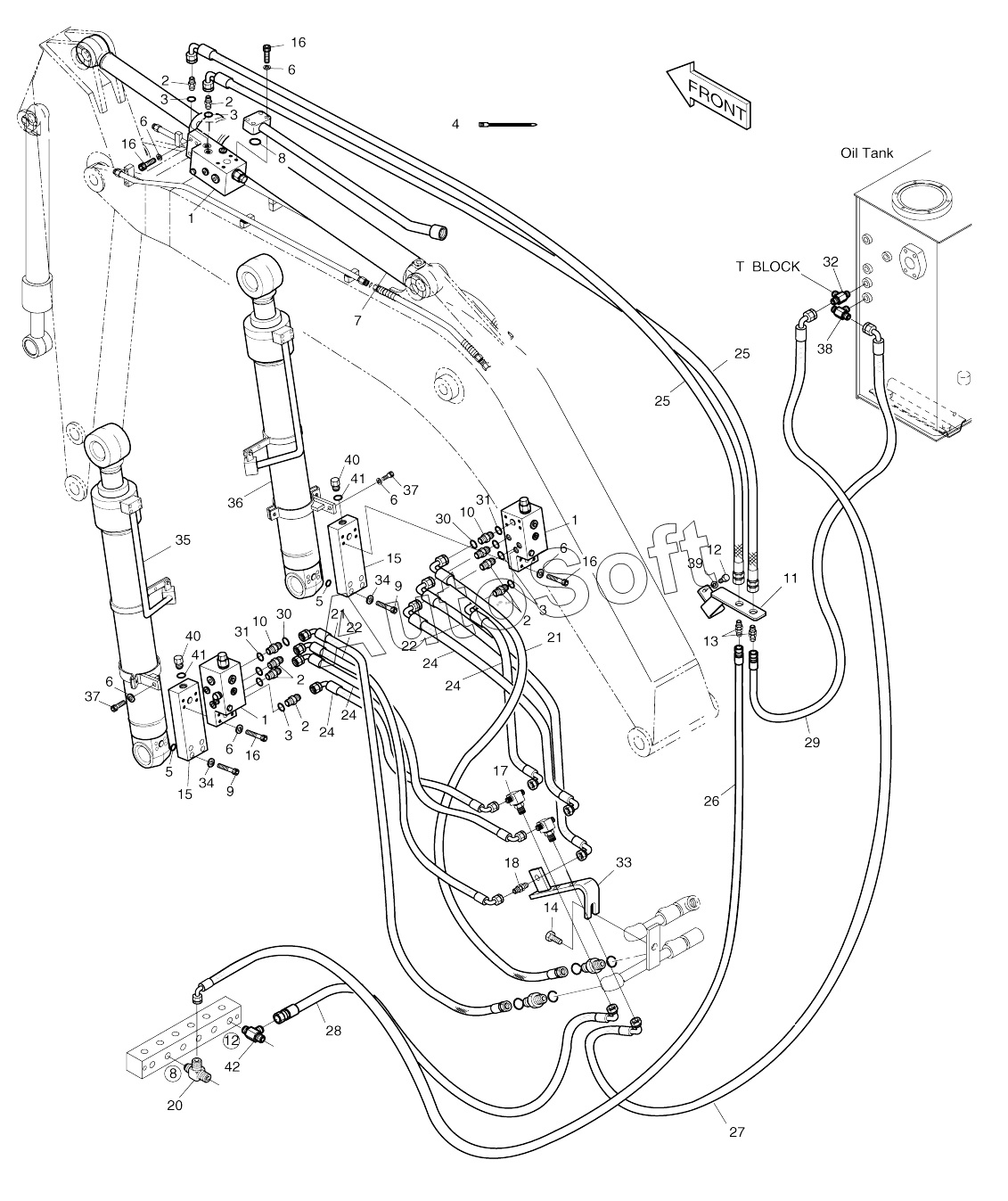

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). LOCK VALVE PIPING-BOOM 4.3M
1
1
1
2
2
2
2
2
3
3
3
3
4
5
5
6
6
6
6
6
6
7
8
9
9
10
10
11
12
12
13
14
15
15
16
16
16
17
18
20
21
21
22
22
24
24
24
24
25
25
25
25
25
26
27
28
29
30
30
31
31
32
33
34
34
35
36
37
37
38
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00078 | 4***8 | Lock valve piping-boom | |
| 1 | 4***A | VALVE;LOCK | |
| 2 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 3 | S***1 | O-RING | |
| 4 | 2***2 | CLIP;BAND | |
| 5 | 2***0 | O-RING | |
| 6 | S***1 | WASHER;SPRING | |
| 7 | 4***8 | Arm cylinder | |
| 8 | S***1 | O-RING | |
| 9 | S***1 | Bolt, hex. Socket | |
| 10 | 2***3 | ELBOW | |
| 11 | 1***8 | BRAKCET | |
| 12 | S***3 | BOLT M10X1.5X22 | |
| 13 | 1***7 | ADAPTER | |
| 14 | S***3 | BOLT M12X1.75X60 | |
| 15 | 4***9 | Block, valve | |
| 16 | S***1 | Bolt, socket | |
| 17 | 1***8 | TEE | |
| 18 | 1***0 | ADAPTER PF1/4-PF1/4 | |
| 20 | 2***6 | TEE | |
| 21 | 2***6 | Hose | |
| 22 | 2***5 | Hose | |
| 24 | 2***4 | Hose | |
| 25 | 2***0 | Hose | |
| 25 | 2***2 | Hose | |
| 26 | 2***5 | HOSE PF3/8-2100L | |
| 26 | 2***1 | Hose | |
| 26 | 2***3 | HOSE PF3/8-2100L | |
| 27 | 2***0 | Hose | |
| 28 | 2***3 | Hose | |
| 29 | 2***1 | Hose | |
| 30 | S***1 | O-RING | |
| 31 | 1***4 | Seal | |
| 32 | 2***1 | TEE | |
| 33 | 1***4 | Bracket | |
| 34 | S***1 | Washer, spring | |
| 35 | 4***9 | Boom cylinder | |
| 36 | 4***0 | Boom cylinder | |
| 37 | S***1 | Socket-head bolt | |
| 38 | 2***2 | Tee | |
| 39 | S***3 | WASHER;SPRING M10 | |
| 40 | 2***4 | Plug | |
| 41 | S***1 | O-RING | |
| 42 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 |
