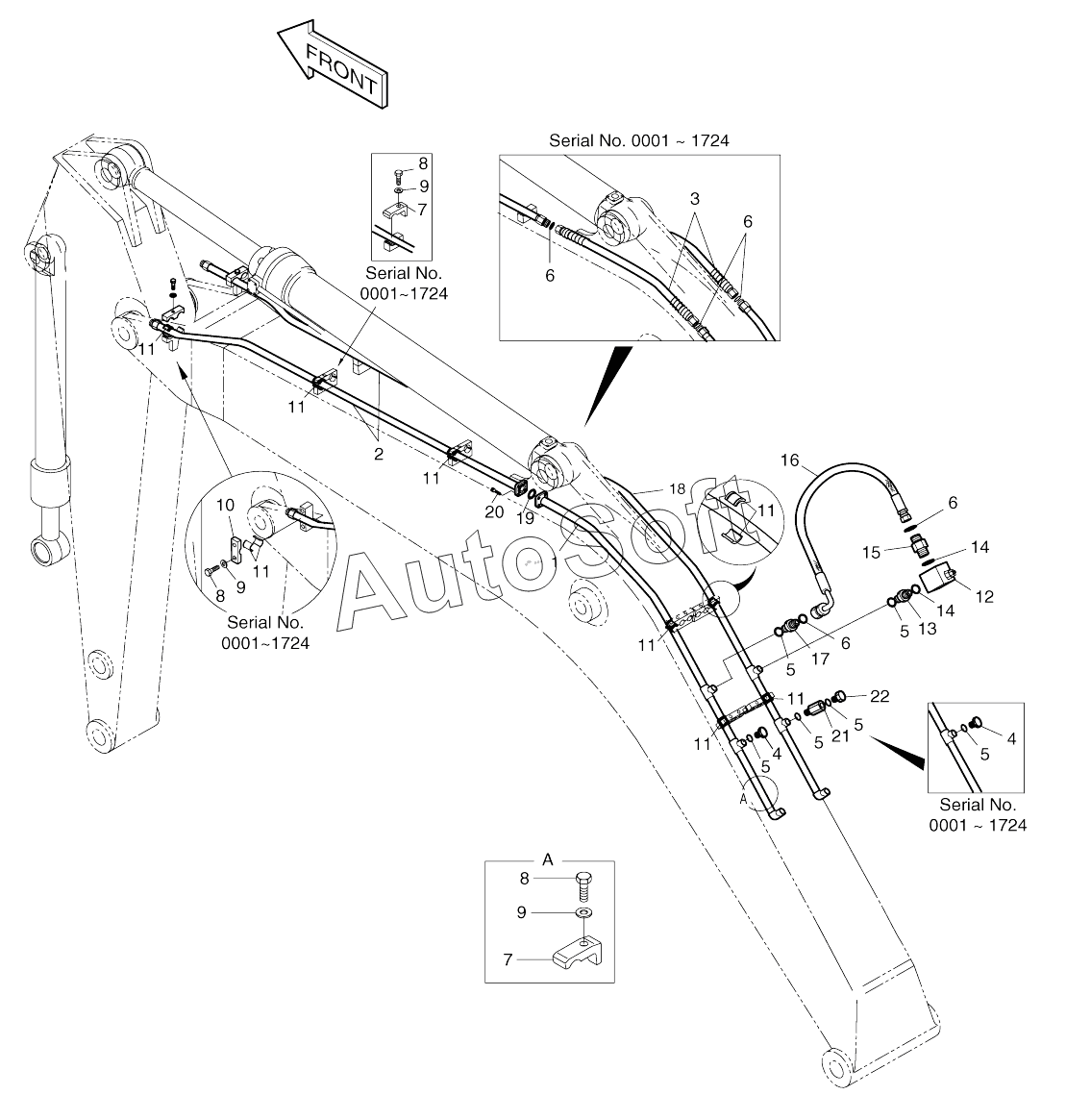

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). BOOM PIPING-BOOM 4.6M (ONE WAY)
2400-2168
2400-2168
2400-2168
2400-2168
2400-2168
1
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-2168 | 2***8 | BOOM PIPING(BOOM 4.6m) | |
| 1 | 1***3 | PIPE | |
| 1 | 2***1 | Pipe | |
| 2 | 1***9 | PIPE | |
| 2 | 2***3 | Pipe | |
| 3 | 2***9 | Hose | |
| 4 | 2***5 | PLUG | |
| 4 | 2***5 | PLUG | |
| 5 | S***1 | O-RING | |
| 6 | S***1 | O-RING | |
| 6 | S***1 | O-RING | |
| 7 | 2***2 | CLAMP | |
| 7 | 2***2 | CLAMP | |
| 8 | S***3 | BOLT M12X1.75X50 | |
| 8 | S***3 | BOLT M12X1.75X50 | |
| 9 | S***3 | WASHER;SPRING M10 | |
| 9 | S***3 | WASHER;SPRING M10 | |
| 10 | 2***4 | CLAMP;PIPE | |
| 11 | 2***A | RUBBER | |
| 11 | 2***A | RUBBER | |
| 12 | 2***7 | Valve, relief | |
| 13 | 2***9 | ADAPTER | |
| 14 | S***1 | O-RING | |
| 15 | 2***2 | ADAPTER | |
| 16 | 2***1 | HOSE PF3/4-950L | |
| 17 | 2***1 | ADAPTER | |
| 18 | 1***4 | PIPE | |
| 19 | 2***2 | O-RING | |
| 20 | S***1 | Bolt, socket | |
| 21 | 2***8 | ADAPTER | |
| 22 | 2***7 | PLUG |
