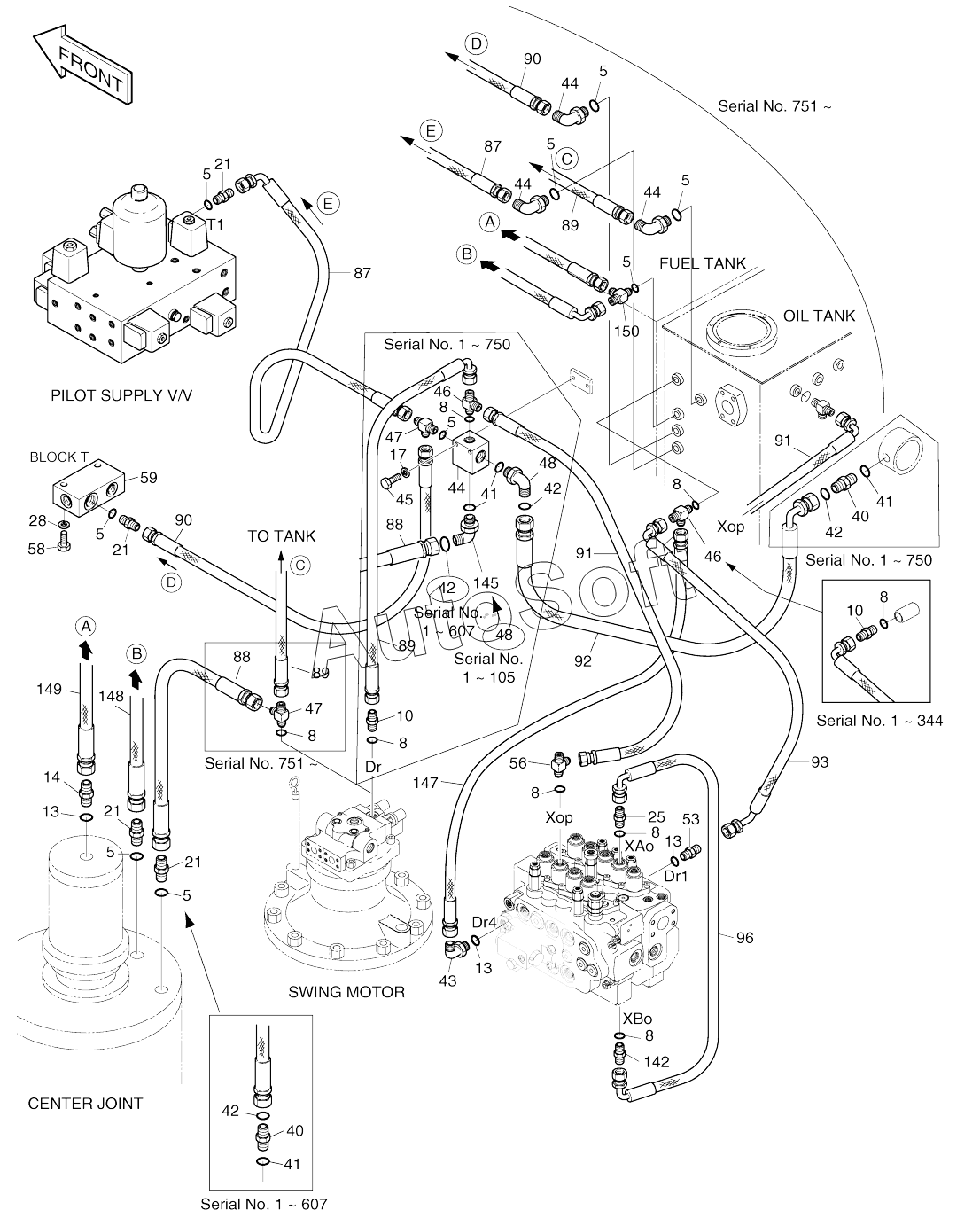

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). PILOT PIPING (3)
90
90
47
47
48
48
48
48
53
56
58
59
87
87
87
87
87
88
88
88
88
88
88
88
88
88
89
89
89
89
89
89
47
47
91
91
91
91
91
92
93
96
142
145
147
148
149
150
25
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
10
10
13
13
13
13
13
13
13
13
13
14
17
21
21
21
21
21
21
21
21
21
21
28
40
40
40
40
40
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
43
44
44
44
44
44
44
44
44
45
46
46
46
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781A | 2***A | Pilot piping | |
| 5 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 17 | S***3 | WASHER;SPRING | |
| 21 | 2***6 | ADAPTER | |
| 21 | 2***6 | ADAPTER | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 40 | 2***1 | ADAPTER | |
| 40 | 2***1 | ADAPTER | |
| 41 | S***1 | O-RING | |
| 41 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 43 | 2***4 | ELBOW | |
| 44 | 2***2 | ELBOW | |
| 44 | 2***9 | Block | |
| 45 | S***3 | Bolt | |
| 46 | 2***6 | TEE | |
| 46 | 2***6 | TEE | |
| 46 | 2***6 | TEE | |
| 47 | 2***8 | Tee | |
| 47 | 2***5 | TEE 3-PF1/2 | |
| 48 | 2***1 | ELBOW | |
| 48 | 2***1 | ELBOW | |
| 53 | 2***9 | ADAPTER | |
| 56 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 58 | S***3 | BOLT M10X1.5X55 | |
| 59 | 2***0 | BLOCK | |
| 87 | 2***7 | Hose | |
| 87 | 2***5 | Hose | |
| 88 | 2***5 | HOSE PF1/2-750L | |
| 88 | 2***8 | Hose | |
| 88 | 2***4 | Hose | |
| 88 | 2***8 | Hose | |
| 89 | 2***8 | Hose | |
| 89 | 2***4 | HOSE PF3/8-550L | |
| 90 | 2***6 | Hose | |
| 91 | 2***0 | Hose | |
| 91 | 2***2 | HOSE PF1/4-900L | |
| 92 | 2***0 | Hose | |
| 93 | 2***2 | HOSE PF3/8-400L | |
| 96 | 2***6 | HOSE(90-90)PF1/4-800L | |
| 142 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 145 | 2***5 | Elbow | |
| 145 | 2***2 | Elbow | |
| 147 | 2***5 | Hose | |
| 147 | 2***2 | HOSE PF1/4-850L | |
| 148 | 2***1 | Hose | |
| 149 | 2***8 | Hose | |
| 149 | 2***0 | Hose | |
| 150 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 |
