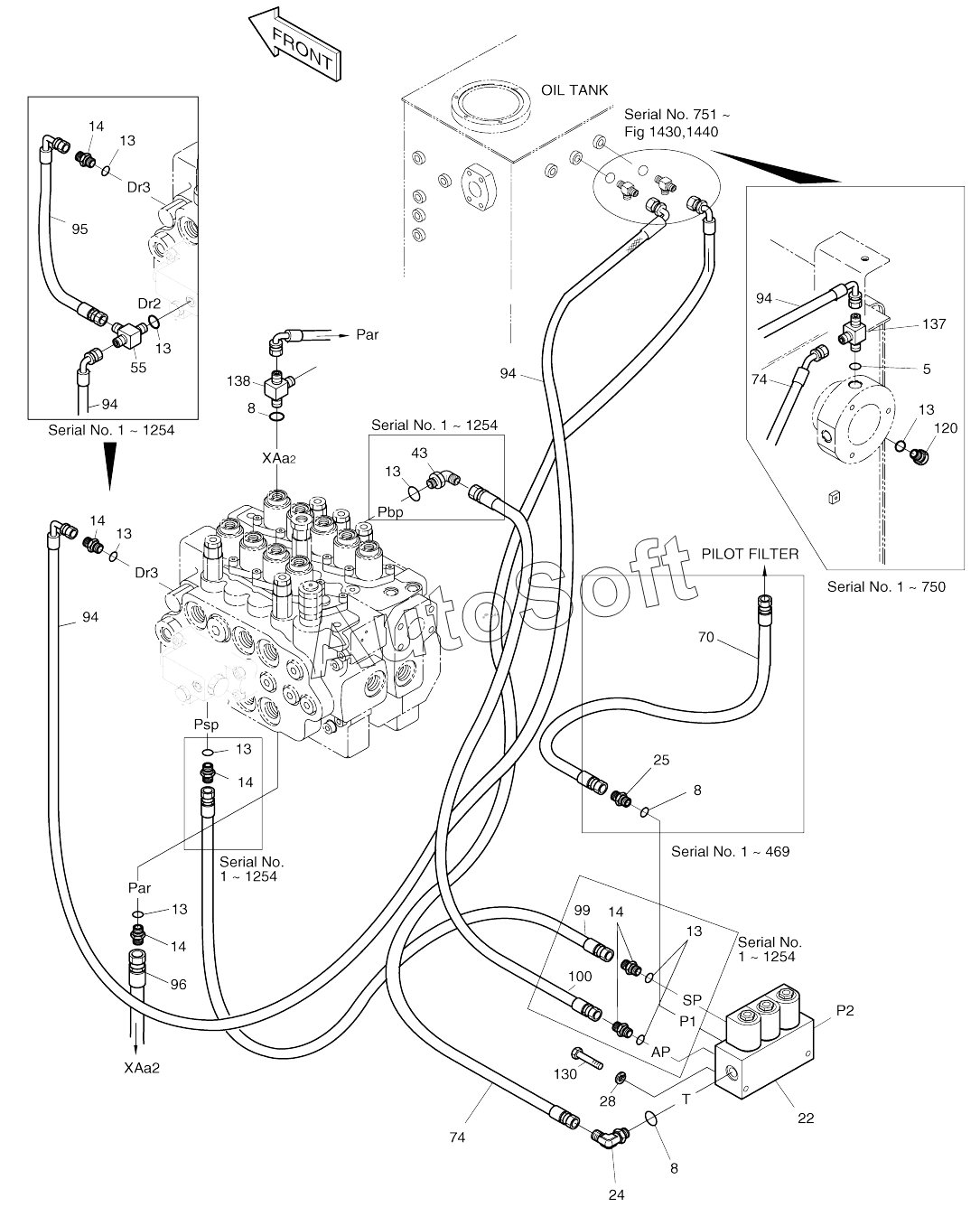

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). PILOT PIPING (11)
5
8
8
8
8
8
8
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
22
24
25
28
43
55
70
74
74
74
74
74
94
94
94
94
94
94
94
94
94
94
95
96
99
100
120
130
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781A | 2***A | Pilot piping | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 22 | 2***A | Solenoid valve | |
| 22 | 4***1 | Valve, solenoid | |
| 24 | 2***0 | ELBOW | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 43 | 2***4 | ELBOW | |
| 55 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 70 | 2***8 | Hose | |
| 74 | 2***5 | HOSE PF1/4-1500L | |
| 74 | 2***5 | Hose | |
| 94 | 2***8 | HOSE-1850L | |
| 94 | 2***7 | Hose | |
| 95 | 2***1 | Hose | |
| 96 | 2***6 | HOSE(90-90)PF1/4-800L | |
| 99 | 2***0 | Hose | |
| 100 | 2***5 | Hose | |
| 120 | 2***1 | PLUG | |
| 130 | S***3 | BOLT M10X1.5X70 | |
| 130 | S***3 | BOLT M10X1.5X75 | |
| 137 | 2***9 | Tee | |
| 138 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 |
