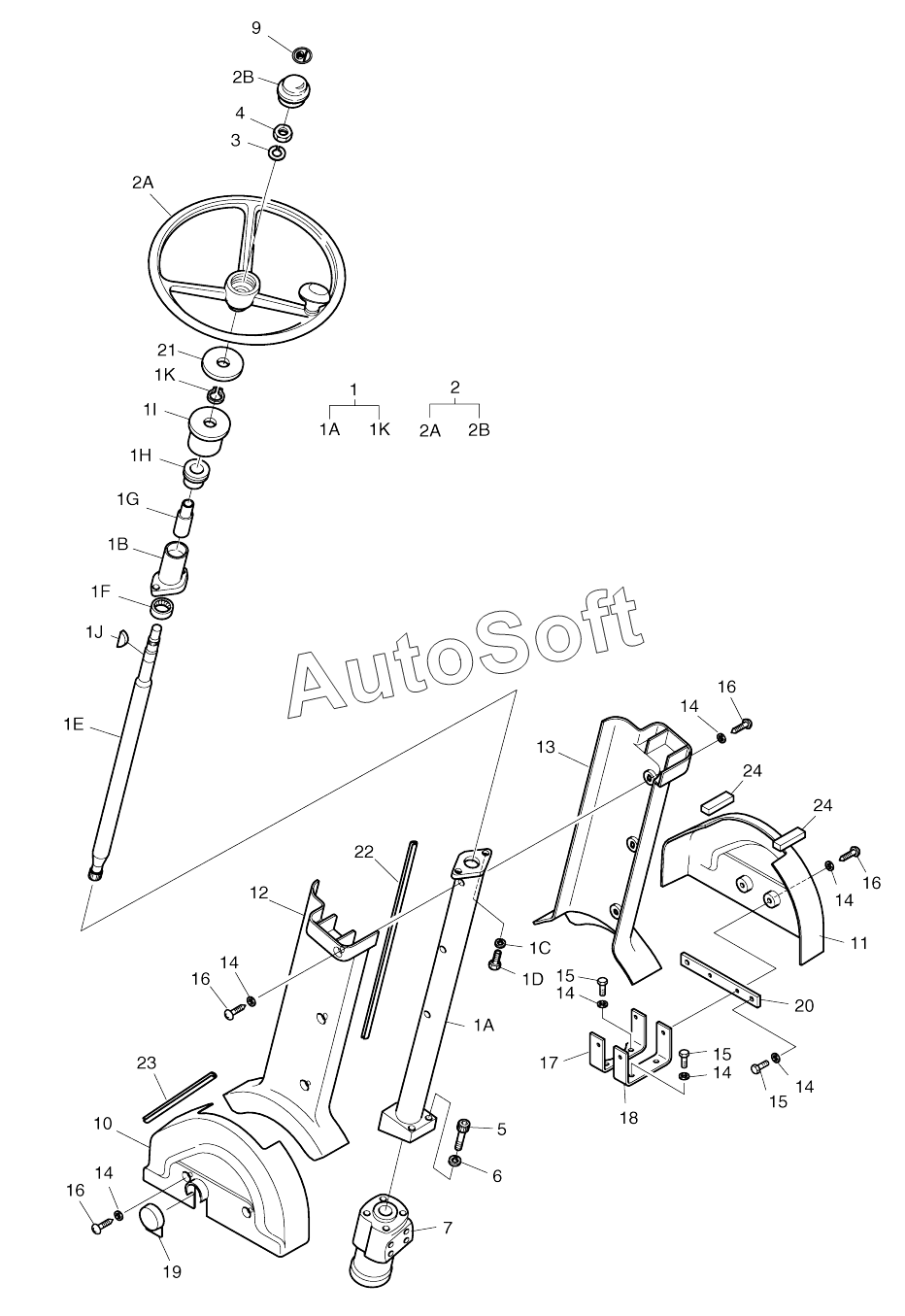

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). STEERING WHEEL ASSY (1281-)
16
16
16
16
6
7
9
10
11
12
13
14
14
14
14
14
14
14
15
15
15
5
17
18
19
20
21
22
23
24
24
1H
1
1A
1A
1B
1C
1D
1E
1F
1G
1I
1J
1K
1K
2
2A
2A
2B
2B
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2300-1054C | 2***C | Wheel steering | |
| 1 | 2***B | Column assy | |
| 10 | 2***A | Cover, strg clm | |
| 11 | 2***A | Cover, strg clm | |
| 12 | 2***A | Cover, strg clm | |
| 13 | 2***B | Cover, strg clm | |
| 14 | 2***3 | WASHER | |
| 15 | S***3 | BOLT M6X1.0X12 | |
| 16 | 2***9 | Screw | |
| 17 | 6***3 | Plate | |
| 18 | 6***4 | Plate | |
| 19 | 2***5 | Bushing, rubber | |
| 1A | 2***A | Column | |
| 1B | 2***6 | Column | |
| 1C | S***3 | WASHER;SPRING M10 | |
| 1D | S***3 | Bolt | |
| 1E | 2***C | Shaft, steering | |
| 1F | S***0 | Bearing, ball | |
| 1G | 2***A | Spacer | |
| 1H | 2***7 | Bushing | |
| 1I | 2***B | Retainer | |
| 1J | S***5 | Key | |
| 1K | S***0 | RING | |
| 2 | 1***5 | Wheel, steering | |
| 20 | 2***7 | Plate | |
| 21 | 1***5 | Spacer, rubber | |
| 22 | 2***2 | Trim, rubber | |
| 23 | 1***9 | Trim, rubber | |
| 24 | 1***7 | Form, rubber | |
| 2A | W***L | Wheel | |
| 2B | 0***4 | Cap, wheel | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | NUT | |
| 5 | S***1 | BOLT;SOCKET | |
| 6 | S***1 | WASHER;SPRING | |
| 7 | 2***5 | Valve, steer | |
| 9 | 1***8 | Plate, name |
