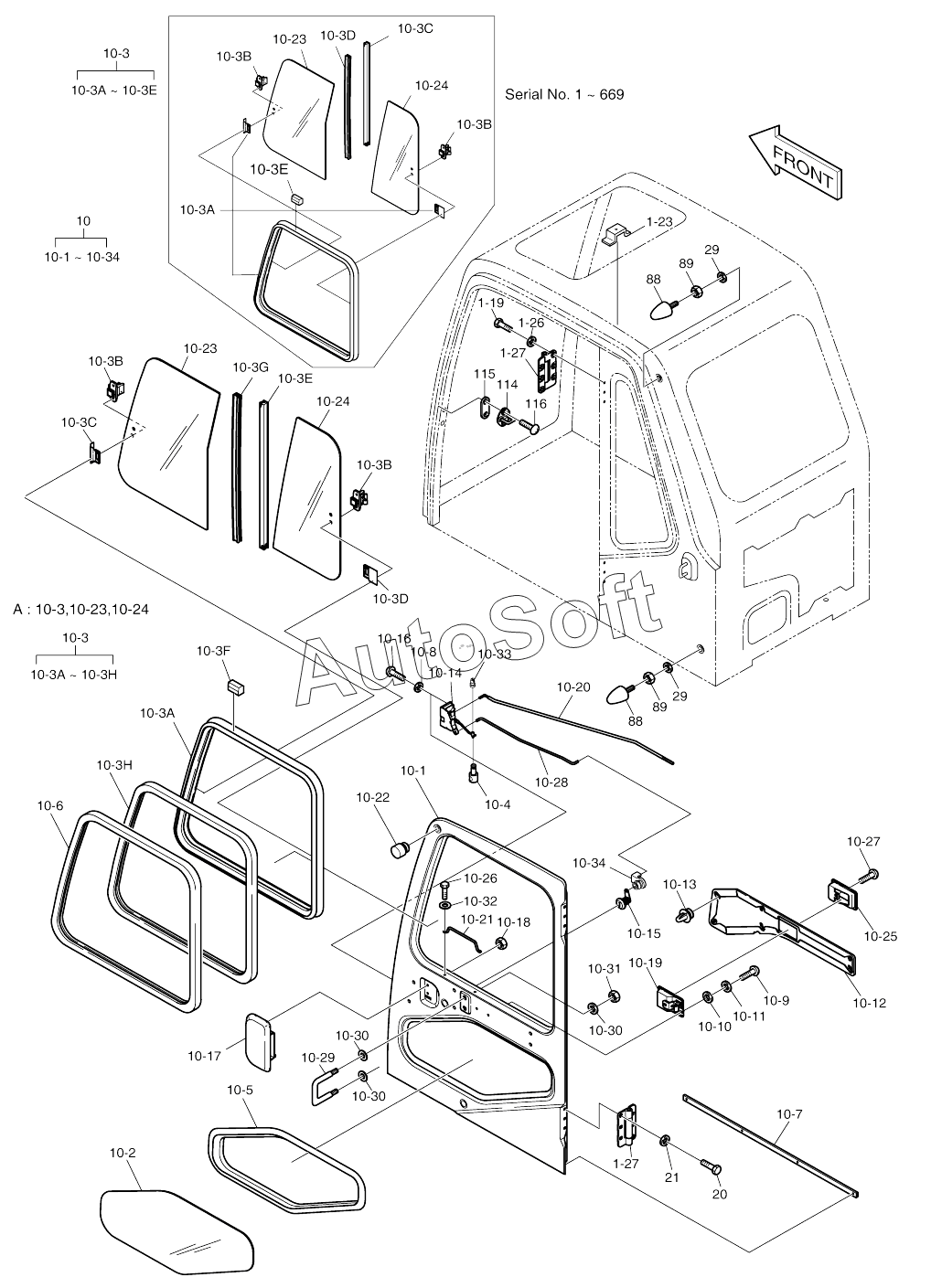

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). CABIN (5)

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Doosan
  4. SOLAR 130W-V(1) (2017)
  5. CABIN (5)
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
A
1-23
1-27
10
10-1
10-1
10-2
10-3
10-3
10-3
10-3A
10-3A
10-3A
10-3A
10-3A
10-3B
10-3B
10-3B
10-3B
10-3B
10-3C
10-3C
10-3D
10-3D
10-3E
10-3E
10-3E
10-3E
10-3
10-3
10-3
10-3
10-3
10-3
10-3A
10-3A
10-3A
10-3A
10-3A
10-3B
10-3B
10-3B
10-3B
10-3B
10-3C
10-3C
10-3D
10-3D
10-3E
10-3E
10-3E
10-3E
10-3F
10-3G
10-3H
10-3H
10-4
10-5
10-6
10-7
10-8
10-9
10-10
10-11
10-12
10-13
10-14
10-15
10-16
10-17
10-18
10-19
10-19
10-20
10-21
10-22
10-23
10-23
10-23
10-24
10-24
10-24
10-25
10-26
10-26
10-27
10-27
10-28
10-29
10-30
10-30
10-30
10-31
10-32
10-33
10-34
10-34
20
21
29
29
88
88
89
89
114
115
116
Позиция на иллюстрации Заводской номер детали Название детали
2622-1429B 2***B Cabin assy
2622-1429C 2***C Cabin assy
2622-1429E 2***E Cabin assy
2622-1429G 2***G Cabin assy
2622-1429H 2***H Cabin assy
2622-1429J 2***J Cabin assy
2622-1429M 2***M Cabin assy
2622-1429N 2***N Cabin assy
2622-1429Q 2***Q Cabin assy
1-19 S***3 BOLT M10X1.5X30
1-23 2***4 Hook
1-26 2***5 WASHER M10
1-27 2***8 HINGE
10 2***6 Door assy
10 2***A Door assy
10 2***B Door assy
10 2***C Door assy
10-1 2***B Panel, door
10-10 S***3 WASHER PLAIN M5
10-11 S***3 WASHER SPRING M5
10-12 2***2 Pad, door
10-13 2***7 TRIM CLIP
10-14 2***6 CATCH;DOOR LOCK
10-15 2***0 Key
10-15 2***6 CYLINDER;KEY
10-16 2***3 BOLT M6X1.0X16
10-17 2***1 HANDLE;OUTER
10-18 S***3 NUT M6X1.0
10-19 2***2 HANDLE;INNER
10-2 2***4 GLASS;DOOR t=5
10-20 2***1 ROD;HANDLE INNER DOOR
10-21 2***B HANDLE;DOOR
10-22 2***7 STOPPER;RUBBER
10-23 2***A GLASS 5T
10-24 2***0 GLASS 5T
10-25 2***5 COVER;HANDLE
10-26 2***5 BOLT M8X1.25X20
10-27 S***3 SCREW M5X0.8X10
10-28 2***A ROD;DOOR LOCK
10-29 2***A HOOK;CATCH DOOR
10-3 2***4 Sash assy, door
10-3 2***0 Sash assy, door
10-3 2***A Sash ass`y, door
10-30 2***1 PLATE;PLAIN
10-31 S***3 NUT M8X1.25
10-32 2***2 WASHER M8
10-33 2***9 Snap
10-33 2***A ROD;SNAP
10-34 1***0 CLIP;ROD
10-3A 2***4 SASH
10-3A 2***5 Window, sash
10-3B 2***3 Lock
10-3B 2***9 DOOR LOCK
10-3C 2***6 STOPPER;LOCK
10-3C 2***2 Strip
10-3D 2***7 STOPPER;LOCK
10-3D 2***7 Bar
10-3E 2***6 Stopper
10-3E 2***2 BAR;SEAL
10-3F 2***3 STOPPER;CLASS
10-3G 2***3 BAR;CENTER
10-3H 2***0 RUN CHANNEL
10-4 2***7 PIN
10-5 2***4 S-RUBBER;DOOR
10-6 2***9 FINISHER;SASH DOOR
10-7 2***7 SEAL;DOOR
10-8 S***3 WASHER;TOOTHED LOCK
10-9 S***3 SCREW M5X0.8X12
114 2***5 STRIKER;DOOR LOCK
115 2***6 SHIM;STRIKER 1.0T
116 2***1 BOLT M10X1.5X25
20 S***3 BOLT M10X1.5X30
21 2***5 WASHER M10
29 S***3 WASHER;PLAIN
88 2***6 STOPPER
89 S***3 NUT M10
A 6***9 Sash assy
