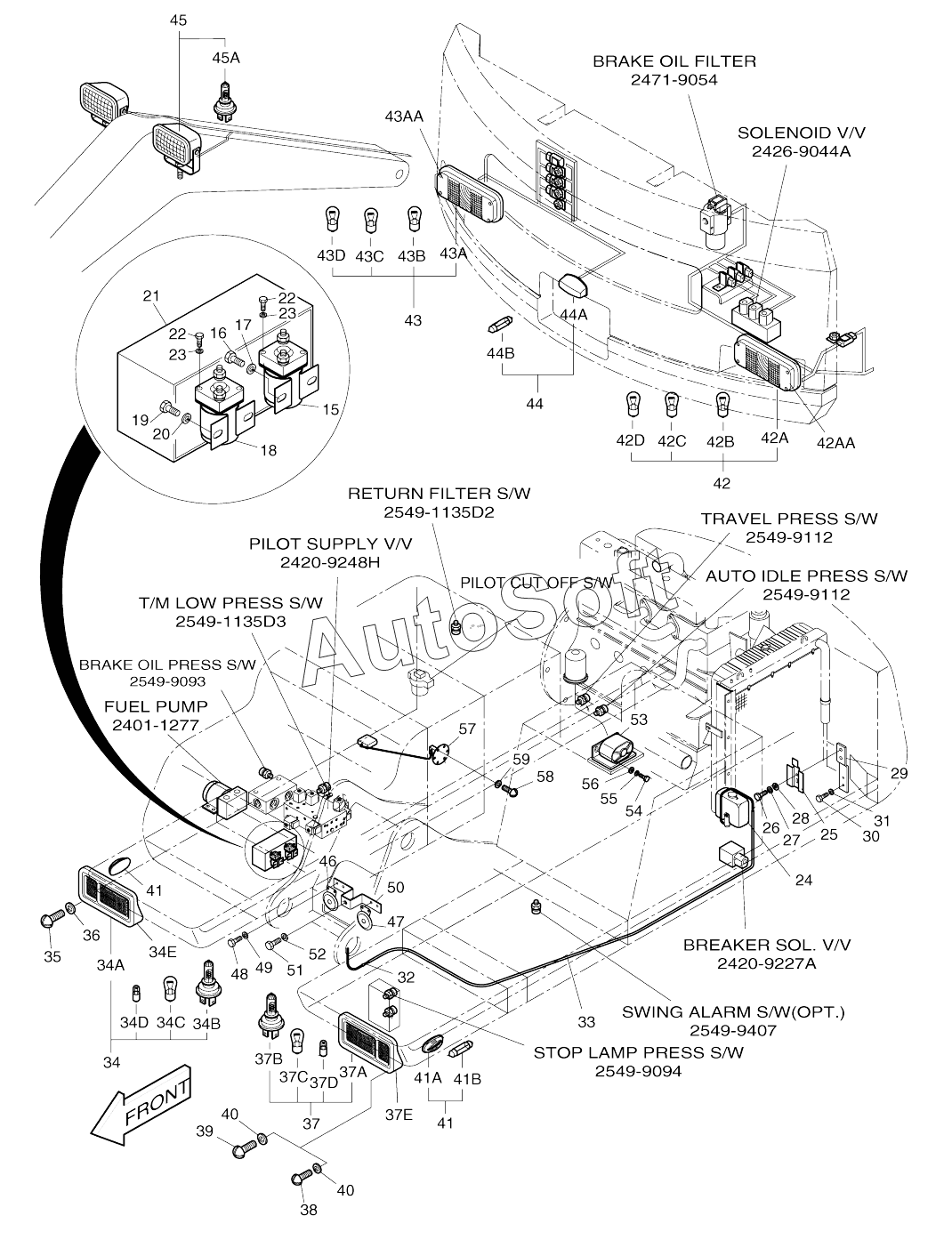

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). ELECTRIC PARTS (7)-RELATED
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34A
34B
34C
34D
34DA
34E
34E
34F
34G
34H
34I
34J
35
36
37
37A
37B
37C
37D
37DA
37E
37F
37G
37H
37I
37J
38
39
40
40
41
41
41A
41B
42
42A
42AA
42B
42C
42D
43
43A
43AA
43B
43C
43D
44
44A
44B
45
45A
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500-1160 | 2***0 | Electric parts | |
| 15 | 2***A | Relay, starter | |
| 15 | 2***2 | RELAY;STARTER | |
| 16 | S***3 | BOLT M6X1.0X12 | |
| 17 | S***3 | WASHER;SPRING M6 | |
| 18 | 2***A | Relay, starter | |
| 18 | 2***2 | RELAY;STARTER | |
| 19 | S***3 | BOLT M6X1.0X12 | |
| 20 | S***3 | WASHER;SPRING M6 | |
| 21 | 2***0 | Cover, relay | |
| 21 | 2***A | Cover, relay | |
| 22 | S***3 | BOLT M6X1.0X12 | |
| 23 | S***3 | WASHER;SPRING M6 | |
| 24 | 2***A | WINDOW-WASHER | |
| 25 | 2***4 | BRACKET PL1.6 | |
| 26 | S***3 | BOLT M6X1.0X12 | |
| 27 | S***3 | WASHER;SPRING M6 | |
| 28 | S***3 | WASHER;PLAIN | |
| 29 | 2***1 | Bracket | |
| 29 | 2***A | BRACKET | |
| 30 | S***3 | BOLT M8X1.25X25 | |
| 31 | S***3 | WASHER;SPRING | |
| 32 | 2***8 | ADAPTER;HOSE | |
| 33 | 2***4 | Tube, corrugate | |
| 34 | 2***7 | Lamp assy, front combi | |
| 34 | 2***A | Lamp assy, front combi | |
| 34A | 2***2 | Case, lamp | |
| 34B | 2***1 | BULB;HALOGEN | |
| 34C | S***H | Bulb | |
| 34D | 2***3 | Lamp, front | |
| 34D | 2***A | Lamp, front t/s | |
| 34DA | 2***1 | Case, t/s lamp | |
| 34DA | 5***2 | Case,lamp | |
| 34E | 2***A | Cover, lamp | |
| 34F | 2***2 | Harness, front lamp | |
| 34G | 1***7 | Bracket | |
| 34H | S***3 | Screw | |
| 34I | S***3 | WASHER;SPRING M4 | |
| 34J | S***3 | WASHER;PLAIN M4 | |
| 35 | S***3 | SCREW M6X1.0X20 | |
| 36 | S***3 | WASHER;SPRING M6 | |
| 37 | 2***8 | Lamp assy, front combi | |
| 37 | 2***A | Lamp assy, front combi | |
| 37A | 2***2 | Case, lamp | |
| 37B | 2***1 | BULB;HALOGEN | |
| 37C | S***H | Bulb | |
| 37D | 2***3 | Lamp, front | |
| 37D | 2***A | Lamp, front t/s | |
| 37DA | 2***1 | Case, t/s lamp | |
| 37DA | 5***2 | Case,lamp | |
| 37E | 2***A | Cover, lamp | |
| 37F | 2***2 | Harness, front lamp | |
| 37G | 1***7 | Bracket | |
| 37H | S***3 | Screw | |
| 37I | S***3 | WASHER;SPRING M4 | |
| 37J | S***3 | WASHER;PLAIN M4 | |
| 38 | S***3 | SCREW M6X1.0X20 | |
| 39 | S***3 | Screw | |
| 40 | S***3 | WASHER;SPRING M6 | |
| 41 | 2***9 | Lamp, side turn signal | |
| 41A | 2***0 | Case, lamp | |
| 41B | 2***5 | Bulb | |
| 42 | 2***A | Lamp assy, rear combi | |
| 42 | 2***B | Lamp assy, rear combi | |
| 42A | 2***9 | Case, lamp | |
| 42AA | 5***2 | Lens, rear lamp | |
| 42B | S***H | Bulb | |
| 42B | S***H | Bulb | |
| 42C | S***H | Bulb | |
| 42D | S***H | Bulb | |
| 43 | 2***A | Lamp assy, rear combi | |
| 43 | 2***B | Lamp assy, rear combi | |
| 43A | 2***8 | Case, lamp | |
| 43AA | 5***2 | Lens, rear lamp | |
| 43B | S***H | Bulb | |
| 43B | S***H | Bulb | |
| 43C | S***H | Bulb | |
| 43D | S***H | Bulb | |
| 44 | 2***A | Lamp, licence | |
| 44A | 2***9 | Case,lamp | |
| 44B | 2***5 | Bulb | |
| 45 | 2***0 | LAMP;WORKING | |
| 45A | 2***1 | BULB;HALOGEN | |
| 46 | 2***1 | Horn | |
| 46 | 2***8 | Horn | |
| 46 | 5***5 | Horn | |
| 47 | 2***2 | Horn, low | |
| 47 | 2***9 | Horn | |
| 47 | 5***6 | Horn | |
| 48 | S***3 | BOLT M8X1.25X16 | |
| 48 | S***3 | BOLT M8X1.25X16 | |
| 49 | S***3 | WASHER;SPRING | |
| 49 | S***3 | WASHER;SPRING | |
| 50 | 2***7 | Bracket, horn | |
| 50 | 2***A | BRACKET;HORN | |
| 51 | S***3 | BOLT M10X1.5X25 | |
| 52 | S***3 | WASHER;SPRING M10 | |
| 53 | 2***5 | Buzzer, back | |
| 53 | 2***4 | Buzzer, alarm | |
| 54 | S***3 | BOLT M6X1.0X12 | |
| 54 | S***3 | BOLT M8X1.25X12 | |
| 55 | S***3 | WASHER;SPRING M6 | |
| 55 | S***3 | WASHER;SPRING | |
| 56 | S***3 | WASHER;PLAIN | |
| 56 | S***3 | Washer | |
| 57 | 2***5 | SENSOR;FUEL | |
| 58 | S***3 | SCREW M5X0.8X12 | |
| 59 | S***3 | WASHER;SPRING |
