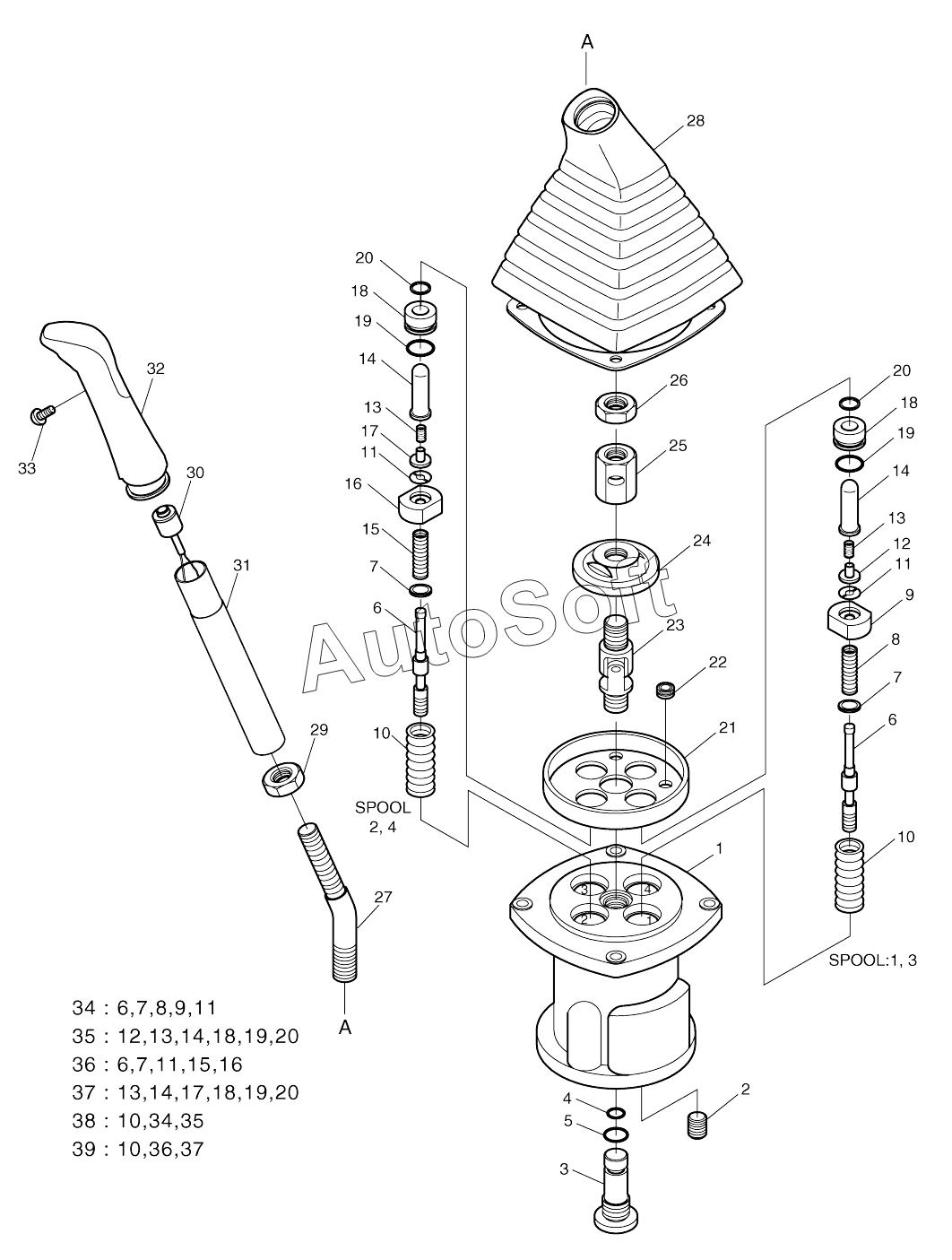

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). REMOTE CONTROL VALVE (1799-)
29
22
23
24
25
26
J97A1006LK
27
28
21
30
31
32
33
34
34
35
35
36
36
37
37
38
39
10
10
10
10
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
8
9
9
420-00237
11
11
11
11
12
12
13
13
13
13
14
14
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00237 | 4***7 | Remote control valve | |
| 420-00238 | 4***8 | Remote control valve | |
| J97A1006LK | J***K | Joystick sub assy | |
| J97A1006RK | J***K | Joystick sub assy | |
| 1 | J***1 | Case | |
| 2 | W***8 | PLUG | |
| 3 | J***2 | PLUG | |
| 4 | P***A | O-RING | |
| 5 | P***4 | O-RING | |
| 6 | J***3 | SPOOL | |
| 7 | J***4 | SHIM | |
| 8 | J***1 | SPRING(1.3) | |
| 9 | J***2 | SEAT;SPRING(1.3) | |
| 10 | J***7 | SPRING | |
| 11 | J***3 | STOPPER | |
| 12 | J***1 | STOPPER(1.3) | |
| 13 | J***4 | SPRING | |
| 14 | J***5 | ROD;PUSH | |
| 15 | J***6 | SPRING(2.4) | |
| 16 | J***7 | SEAT;SPRING(2.4) | |
| 17 | J***2 | STOPPER(2.4) | |
| 18 | J***8 | PLUG | |
| 19 | P***0 | O-RING | |
| 20 | R***2 | SEAL;ROD | |
| 21 | J***0 | Plate | |
| 22 | J***1 | Bushing | |
| 23 | J***2 | JOINT ASS'Y | |
| 24 | J***3 | Plate, swash | |
| 25 | J***4 | NUT;HEX. | |
| 26 | H***1 | Nut | |
| 27 | J***1 | Connector | |
| 28 | J***2 | Boot | |
| 28 | J***3 | Boot | |
| 29 | H***1 | Nut | |
| 30 | J***4 | Switch ass`y | |
| 31 | J***5 | Insert | |
| 32 | J***6 | Handle ass`y | |
| 33 | S***3 | Screw | |
| 34 | J***9 | SPOOL KIT(1.3PORT) | |
| 35 | J***0 | PLUG KIT (1.3PORT) | |
| 36 | J***1 | SPOOL KIT(2.4PORT) | |
| 37 | J***2 | PLUG KIT (2.4PORT) | |
| 38 | J***3 | Kit assy | |
| 39 | J***4 | Kit assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
