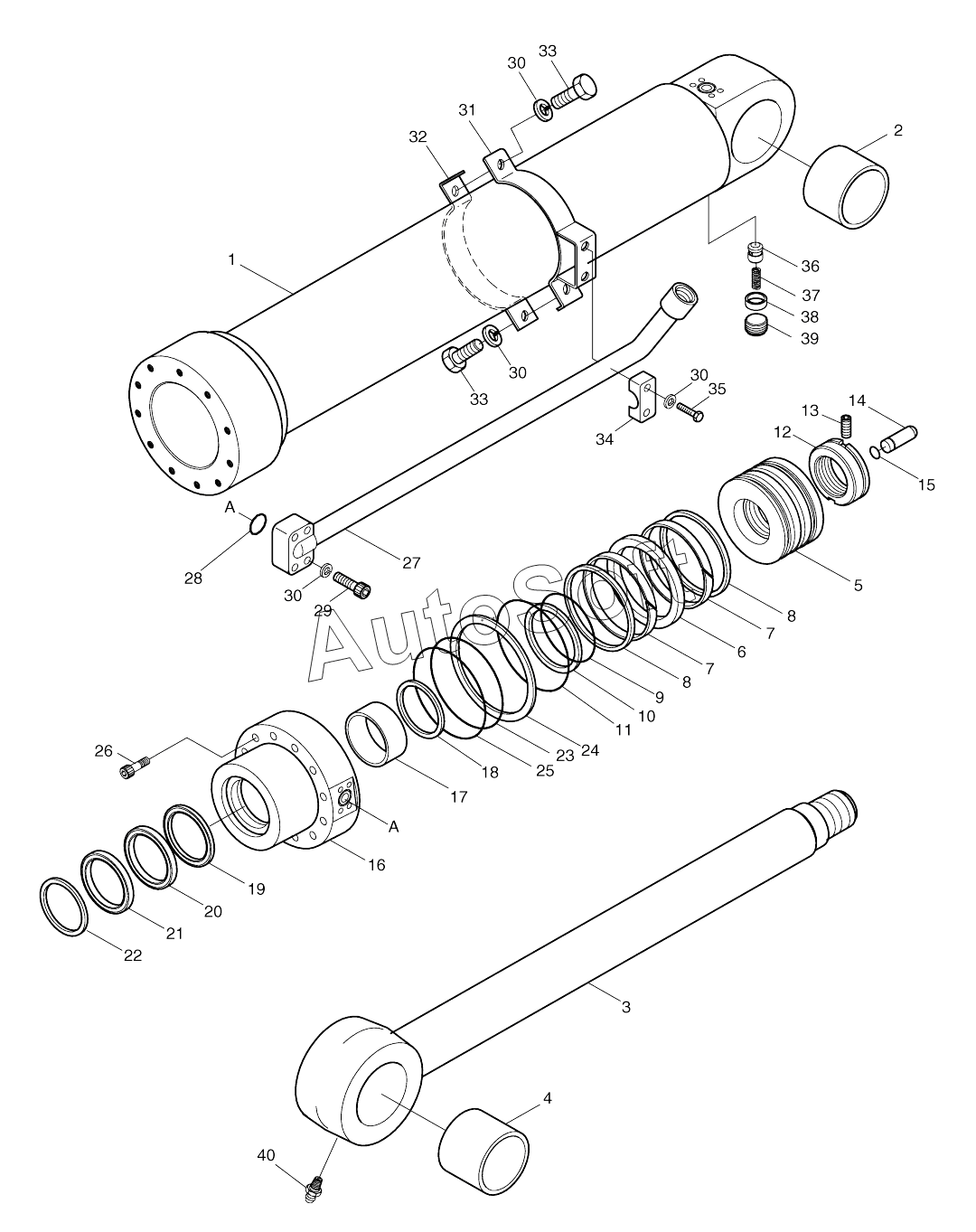

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). ARM CYLINDER
30
30
30
30
19
20
21
22
23
24
25
26
27
28
29
18
31
32
33
33
33
33
33
34
35
36
37
38
39
40
2440-9242KT
9
1
2
3
4
5
6
7
7
7
7
7
8
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9242 | 2***2 | Arm cylinder | |
| 2440-9242A | 2***A | CYLINDER;ARM | |
| 2440-9242KT | 2***T | SEAL KIT | |
| 440-00274 | 4***4 | Cylinder, arm | |
| 1 | 5***1 | TUBE ASS'Y | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***1 | BUSH;STEEL | |
| 3 | 5***1 | ROD ASS'Y | |
| 3 | 5***2 | Rod assy | |
| 4 | 0***1 | BUSH;STEEL | |
| 5 | 5***0 | PISTON | |
| 5 | 5***1 | PISTON | |
| 6 | E***0 | SEAL;SLIPPER | |
| 7 | 0***0 | Ring, wear | |
| 7 | 0***0 | RING;WEAR | |
| 8 | 0***0 | RING;SLYD | |
| 9 | E***3 | O-RING | |
| 10 | 5***0 | RING;BACK UP | |
| 10 | 5***0 | RING;BACK UP | |
| 11 | 0***0 | RING;CUSHION | |
| 11 | 5***0 | RING;CUSHION | |
| 12 | 5***1 | NUT;PISTON | |
| 12 | 5***2 | NUT;PISTON | |
| 13 | E***4 | SCREW;SET | |
| 13 | E***4 | SCREW | |
| 14 | 0***0 | PLUNGER;CUSHION | |
| 15 | 0***0 | RING;STOP | |
| 16 | 5***0 | COVER;ROD | |
| 16 | 5***3 | COVER;ROD | |
| 17 | E***1 | DD-BUSH | |
| 18 | 0***0 | RING;RETAINING | |
| 19 | E***0 | SEAL;BUFFER | |
| 20 | E***0 | U-PACKING | |
| 21 | E***0 | WIPER;DUST | |
| 22 | 0***0 | RING;RETAINING | |
| 23 | E***1 | O-RING | |
| 24 | 5***0 | RING;BACK-UP | |
| 25 | E***1 | O-RING | |
| 26 | E***9 | Bolt, hex.socket | |
| 26 | E***9 | BOLT;SOCKET | |
| 27 | 5***0 | PIPE ASS'Y-R | |
| 27 | 5***1 | PIPE ASS'Y-R | |
| 28 | E***1 | O-RING | |
| 29 | E***6 | BOLT;SOCKET | |
| 29 | E***6 | BOLT;SOCKET | |
| 30 | E***2 | WASHER;SPRING | |
| 31 | 5***0 | PIPE BAND ASS'Y | |
| 32 | 0***0 | BAND;PIPE | |
| 33 | E***3 | BOLT;HEX. | |
| 33 | E***2 | BOLT;HEX. | |
| 34 | 0***0 | CLAMP;PIPE | |
| 35 | E***2 | BOLT;HEX. | |
| 35 | E***3 | BOLT;HEX. | |
| 36 | 0***0 | VALVE;CHECK | |
| 37 | 0***0 | SPRING | |
| 38 | 0***0 | SUPPORT;SPRING | |
| 39 | E***0 | PLUG;HEX. | |
| 40 | E***2 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
