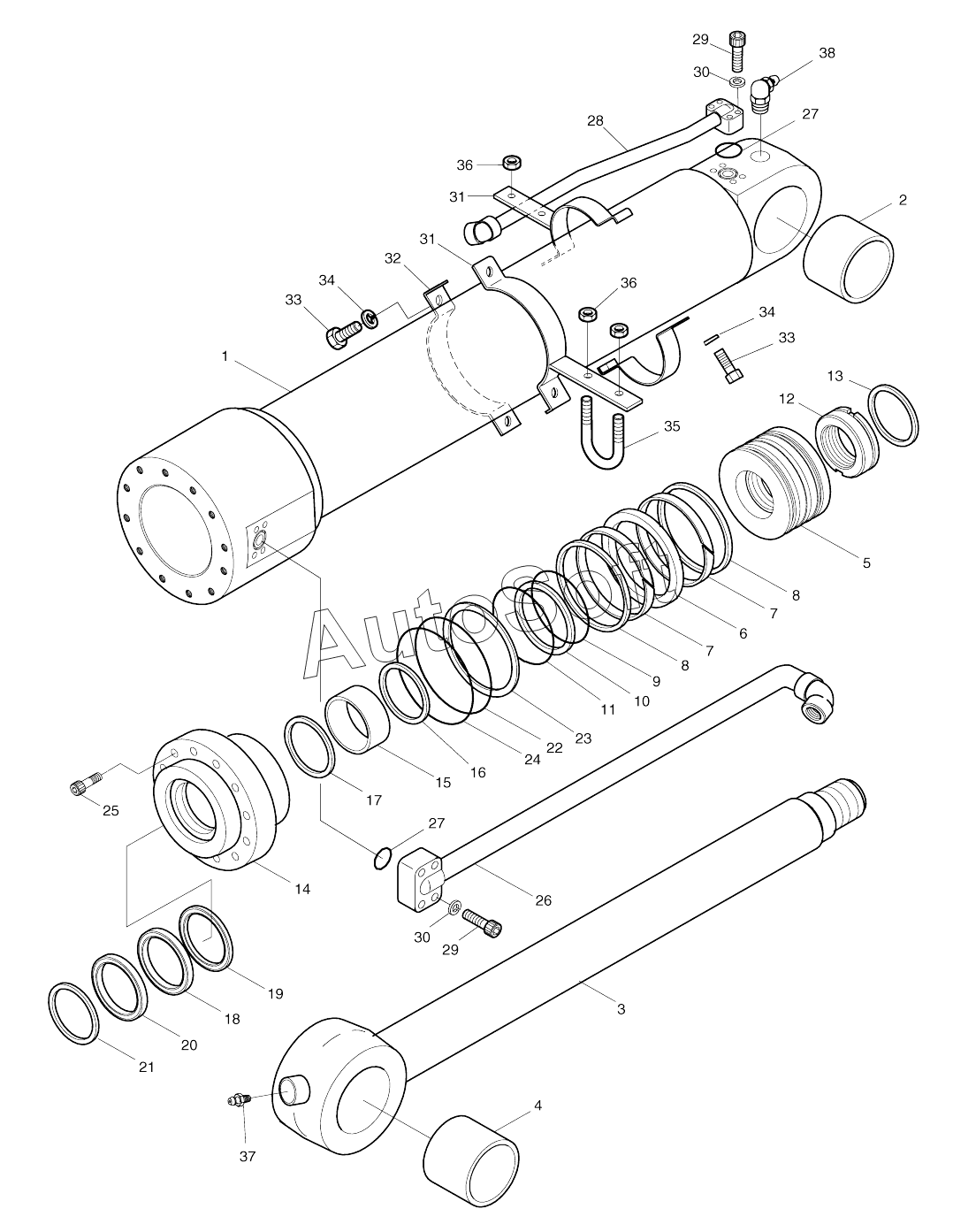

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). BUCKET CYLINDER-ARTI.BOOM
29
29
19
20
21
22
23
24
25
26
27
27
28
18
30
30
31
31
32
33
33
34
34
35
36
36
37
38
2440-9127K
8
8
1
2
3
4
5
6
7
7
7
7
7
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9127 | 2***7 | Cylinder, bucket | |
| 2440-9127A | 2***A | Cylinder, bucket | |
| 2440-9127K | 2***K | Seal kit, bucket | |
| 2440-9233B | 2***B | Cylinder, bucket | |
| 1 | 0***1 | Tube assy | |
| 2 | 0***1 | BUSH;STEEL | |
| 3 | 0***1 | Rod assy | |
| 4 | 0***1 | BUSH;STEEL | |
| 5 | 0***0 | Piston | |
| 6 | E***0 | SEAL;SLIPPER | |
| 7 | 0***0 | Ring, wear | |
| 7 | 0***0 | RING;WEAR | |
| 8 | 0***0 | RING;DUST | |
| 9 | E***1 | O-ring | |
| 10 | E***0 | Ring, back-up | |
| 11 | 0***0 | Ring, cushion | |
| 12 | 0***1 | Nut, piston | |
| 13 | 0***0 | RING;LOCK | |
| 14 | 0***2 | Cover, rod | |
| 15 | E***3 | Du-bush | |
| 16 | 0***0 | RING;RETAINING | |
| 17 | E***0 | SEAL;BUFFER | |
| 18 | E***0 | U-PACKING | |
| 19 | E***0 | Ring, back-up | |
| 20 | E***0 | WIPER;DUST | |
| 21 | 0***0 | RING;RETAINING | |
| 22 | E***1 | O-RING | |
| 23 | 0***0 | RING;BACK UP | |
| 24 | E***1 | O-RING | |
| 25 | E***9 | Bolt, hex.socket | |
| 26 | 0***0 | Pipe assy | |
| 27 | E***1 | O-RING | |
| 28 | 0***0 | Pipe assy | |
| 29 | E***6 | Bolt, hex.socket | |
| 30 | E***2 | WASHER;SPRING | |
| 31 | 0***0 | Pipe band assy | |
| 32 | 0***0 | BAND;PIPE | |
| 33 | E***2 | BOLT;HEX. | |
| 34 | E***2 | WASHER;SPRING | |
| 35 | 0***0 | U-bolt | |
| 36 | E***3 | Nut | |
| 37 | E***2 | NIPPLE;GREASE | |
| 38 | E***2 | Nipple, grease |
