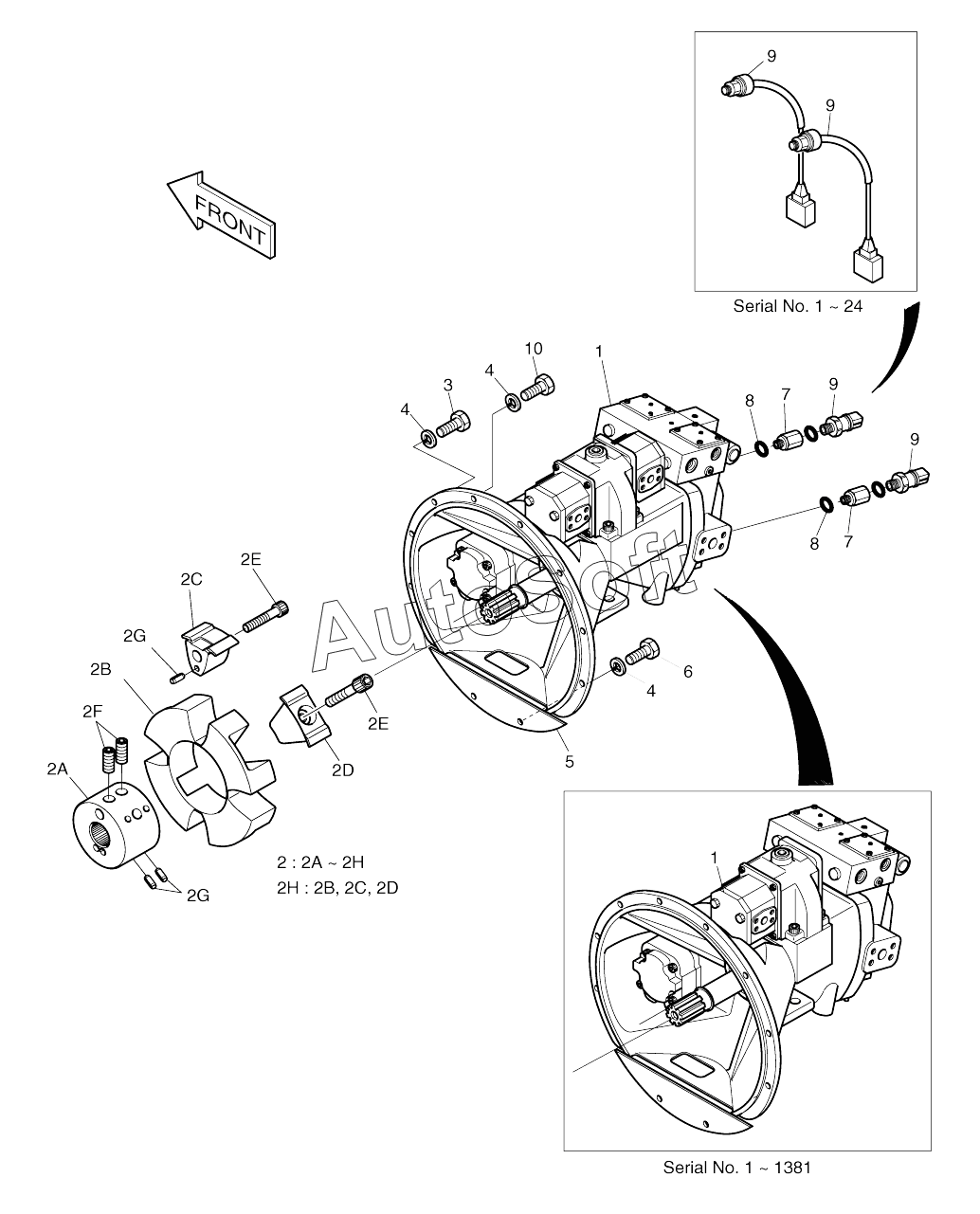

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). PUMP ASSY (1-3227)
2H
2H
10
9
9
9
9
9
9
9
9
8
8
7
7
7
7
6
5
4
4
4
3
2G
2G
2F
2E
2E
2D
2D
2C
2C
2B
2B
2A
2A
2
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401-1224 | 2***4 | Pump installation | |
| 1 | 2***8 | Pump, main | |
| 1 | 4***2 | Pump | |
| 10 | S***3 | BOLT M10X1.25X35 | |
| 2 | 2***1 | Coupling | |
| 2A | H***B | Hub | |
| 2B | 2***9 | ELEMENT | |
| 2C | I***T | Insert | |
| 2D | I***T | Insert | |
| 2E | K***2 | SOCKET BOLT SET(8EA) | |
| 2F | B***G | Bolt, clamping | |
| 2G | P***G | Pin, spring | |
| 2H | 2***K | ELEMENT KIT | |
| 3 | S***3 | BOLT M10X1.5X30 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | 2***0 | Cover | |
| 6 | S***3 | BOLT M10X1.5X16 | |
| 7 | 2***9 | Reducer | |
| 7 | 2***A | REDUCER | |
| 8 | S***1 | O-RING | |
| 9 | 2***6 | Sensor, pressure | |
| 9 | 2***5 | SENSOR;PRESSURE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
