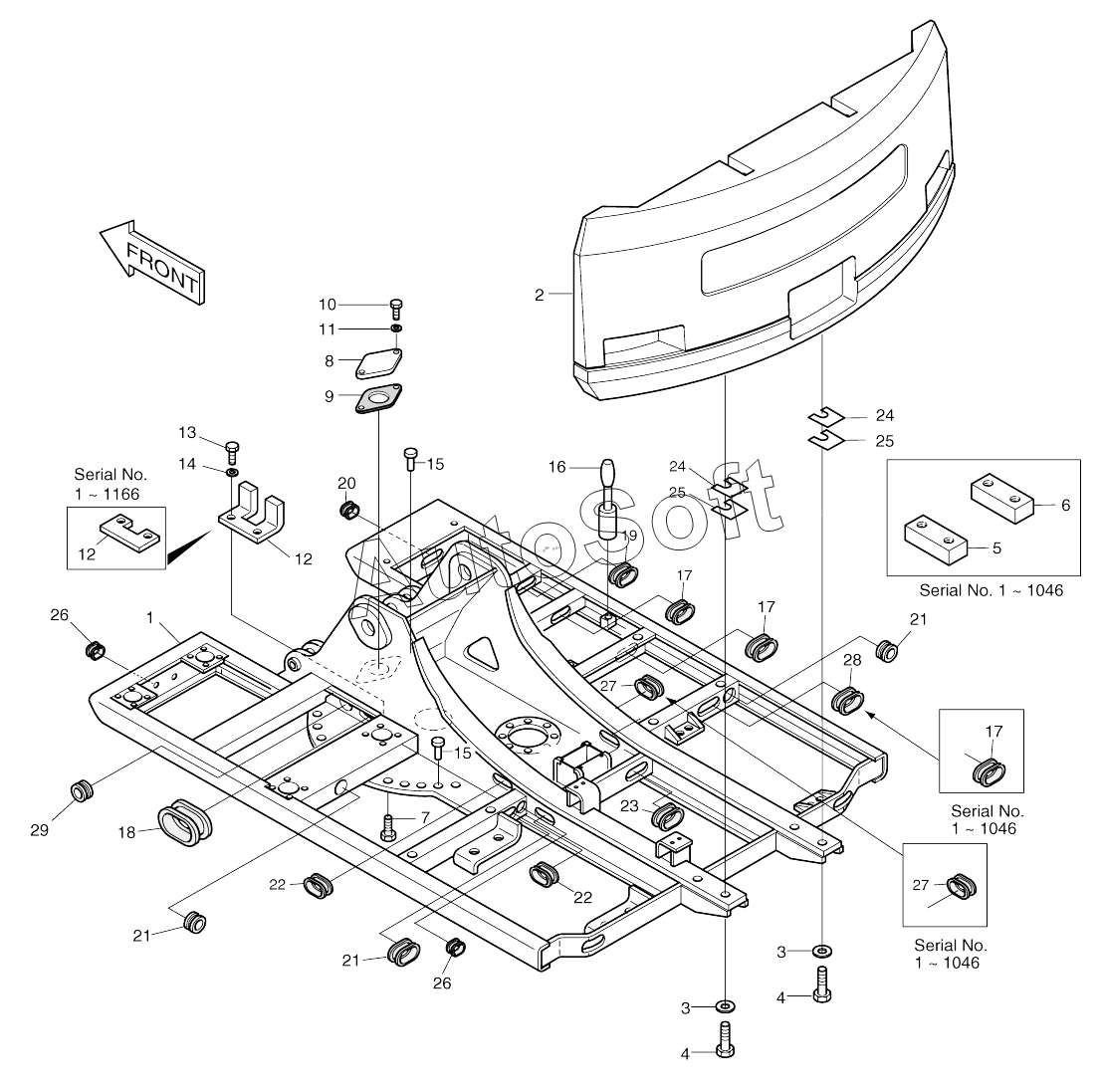

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). MAIN FRAME-ARTI.BOOM
20
14
15
15
16
17
17
17
17
17
17
17
18
19
13
21
21
21
21
21
21
21
22
22
22
22
23
24
24
25
25
26
26
27
28
29
3
3
1
2
2600-1141A
4
4
4
4
5
6
7
8
9
10
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2600-1141A | 2***A | Main frame assy | |
| 1 | 2***A | Frame, main | |
| 1 | 2***B | Frame, main | |
| 1 | 2***C | Frame, main | |
| 1 | 2***E | Frame, main | |
| 1 | 2***G | Frame, main | |
| 1 | 2***J | Frame, main | |
| 1 | 2***L | Frame, main | |
| 1 | 2***M | Frame, main | |
| 2 | 2***6 | Weight, counter | |
| 2 | 6***B | Weight, counter | |
| 2 | 6***C | Weight, counter | |
| 2 | 6***7 | Weight, counter | |
| 3 | 2***0 | WASHER | |
| 4 | 2***A | BOLT M27X3.0X140 | |
| 4 | 2***9 | Bolt | |
| 5 | 2***8 | Plate | |
| 6 | 2***7 | Plate | |
| 7 | S***1 | BOLT M27X2.5X100 | |
| 7 | S***1 | BOLT M20X2.5X105 | |
| 8 | 2***2 | COVER | |
| 9 | 2***A | PACKING | |
| 10 | S***3 | BOLT M10X1.5X20 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 1***3 | Lug | |
| 12 | 2***A | Lug | |
| 13 | S***1 | Bolt | |
| 13 | S***1 | Bolt | |
| 14 | S***1 | WASHER;SPRING | |
| 15 | 2***5 | Pin, dowel | |
| 16 | 2***9 | Lock, swing | |
| 16 | 2***2 | Lock, swing | |
| 16 | 2***A | Lock, swing | |
| 17 | 2***4 | BUSHING;RUBBER | |
| 17 | 2***4 | BUSHING;RUBBER | |
| 18 | 2***5 | Bushing,rubber | |
| 18 | 2***5 | Bushing,rubber | |
| 18 | 2***6 | BUSHING;RUBBER | |
| 19 | 2***3 | BUSHING;RUBBER | |
| 20 | 2***3 | Bushing,rubber | |
| 21 | 2***1 | BUSHING;RUBBER | |
| 21 | 2***1 | BUSHING;RUBBER | |
| 22 | 2***4 | BUSHING;RUBBER | |
| 22 | 2***4 | BUSHING;RUBBER | |
| 23 | 2***1 | BUSHING;RUBBER | |
| 24 | 2***A | Shim | |
| 25 | 2***A | Shim | |
| 26 | 2***6 | Grommet | |
| 27 | 2***9 | Bushing,rubber | |
| 28 | 2***1 | Bushing, rubber | |
| 28 | 2***7 | Bushing, rubber | |
| 29 | 2***3 | Bushing, rubber |
