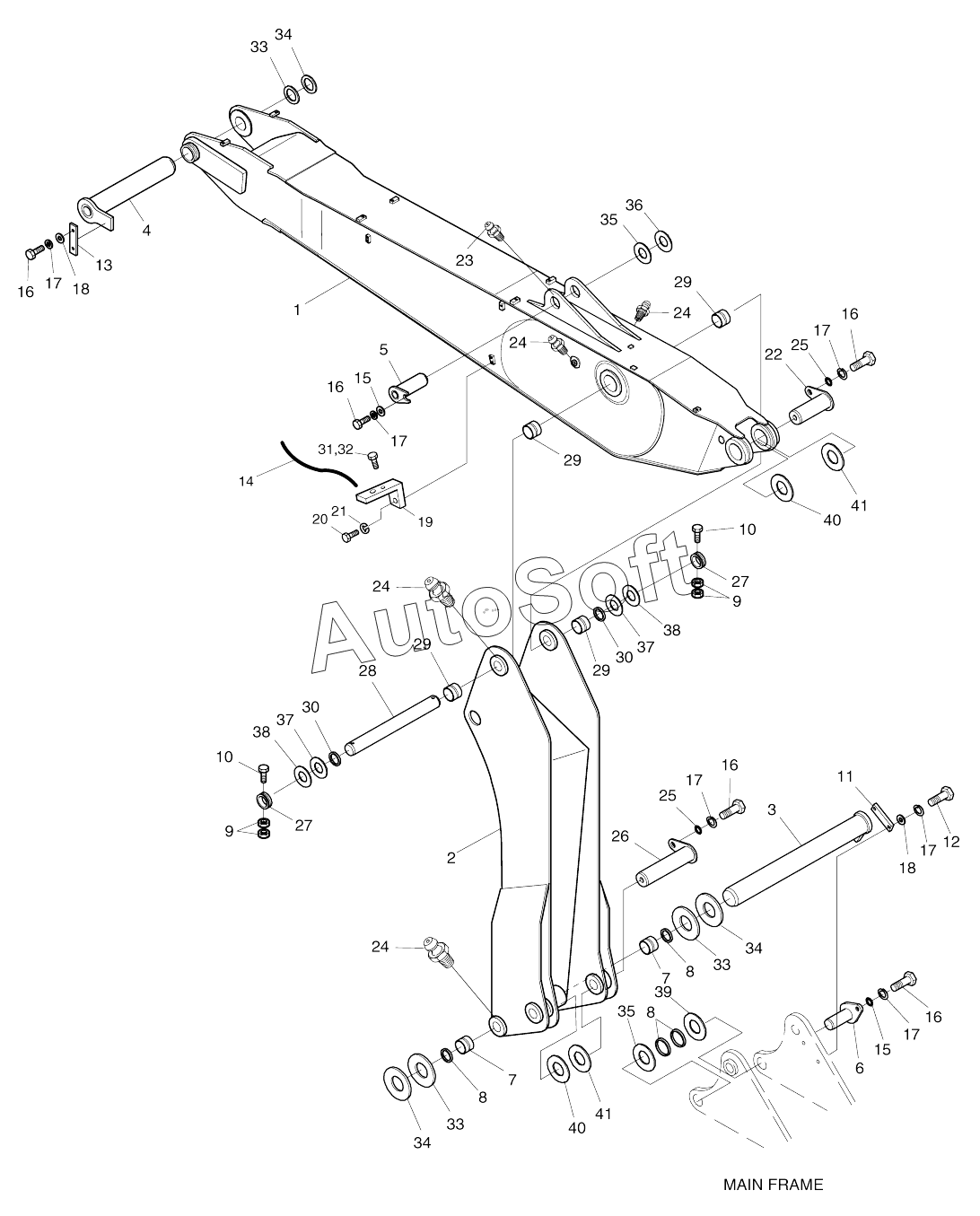

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). ARTICULATED UPPER BOOM-2.8M (1-2599)
2701-1675
2701-1675
2701-1675
2701-1675
1
2
3
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
15
16
16
16
16
16
17
17
17
17
17
17
18
18
19
20
21
22
23
24
24
24
24
25
25
26
27
27
27
27
27
28
29
29
29
29
30
30
30
30
31
32
33
33
33
34
34
34
35
35
36
37
37
38
38
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-1675 | 2***5 | Articulated boom assy | |
| 1 | 2***B | Boom, upper | |
| 1 | 2***C | Boom, upper | |
| 2 | 2***A | Boom, lower | |
| 3 | 2***C | Pin | |
| 4 | 2***G | Pin | |
| 5 | 2***A | Pin | |
| 6 | 2***C | Pin | |
| 7 | 2***6 | Bushing | |
| 8 | 2***4 | SEAL;DUST | |
| 9 | S***3 | NUT | |
| 10 | S***1 | Bolt | |
| 11 | 2***2 | Plate | |
| 12 | S***1 | Bolt | |
| 13 | 2***9 | Plate | |
| 14 | 2***8 | Harness, working lamp | |
| 15 | 2***6 | STOPPER | |
| 16 | S***1 | Bolt | |
| 17 | S***1 | WASHER;SPRING | |
| 18 | S***3 | WASHER M16 | |
| 19 | 2***8 | Bracket | |
| 20 | S***3 | BOLT M12X1.75X25 | |
| 21 | S***3 | WASHER;SPRING M10 | |
| 22 | 2***A | Pin | |
| 23 | S***5 | Nipple, grease | |
| 24 | S***5 | Nipple, grease | |
| 25 | 2***1 | Washer | |
| 26 | 2***A | Pin | |
| 26 | 2***B | Pin | |
| 27 | 1***4 | Stopper | |
| 27 | 2***A | STOPPER | |
| 28 | 2***7 | Pin | |
| 29 | 2***2 | Bushing | |
| 30 | 2***3 | Seal, dust | |
| 30 | 2***3 | Seal, dust | |
| 31 | 2***0 | BRACKET;HOUSING W15 | |
| 32 | S***3 | BOLT M8X1.25X12 | |
| 33 | 2***7 | SHIM | |
| 34 | 2***0 | SHIM | |
| 35 | 2***8 | SHIM | |
| 36 | 2***9 | Shim | |
| 37 | 2***2 | Shim | |
| 38 | 2***4 | Washer | |
| 39 | 2***9 | SHIM | |
| 40 | 2***8 | Shim | |
| 41 | 2***9 | Shim |
