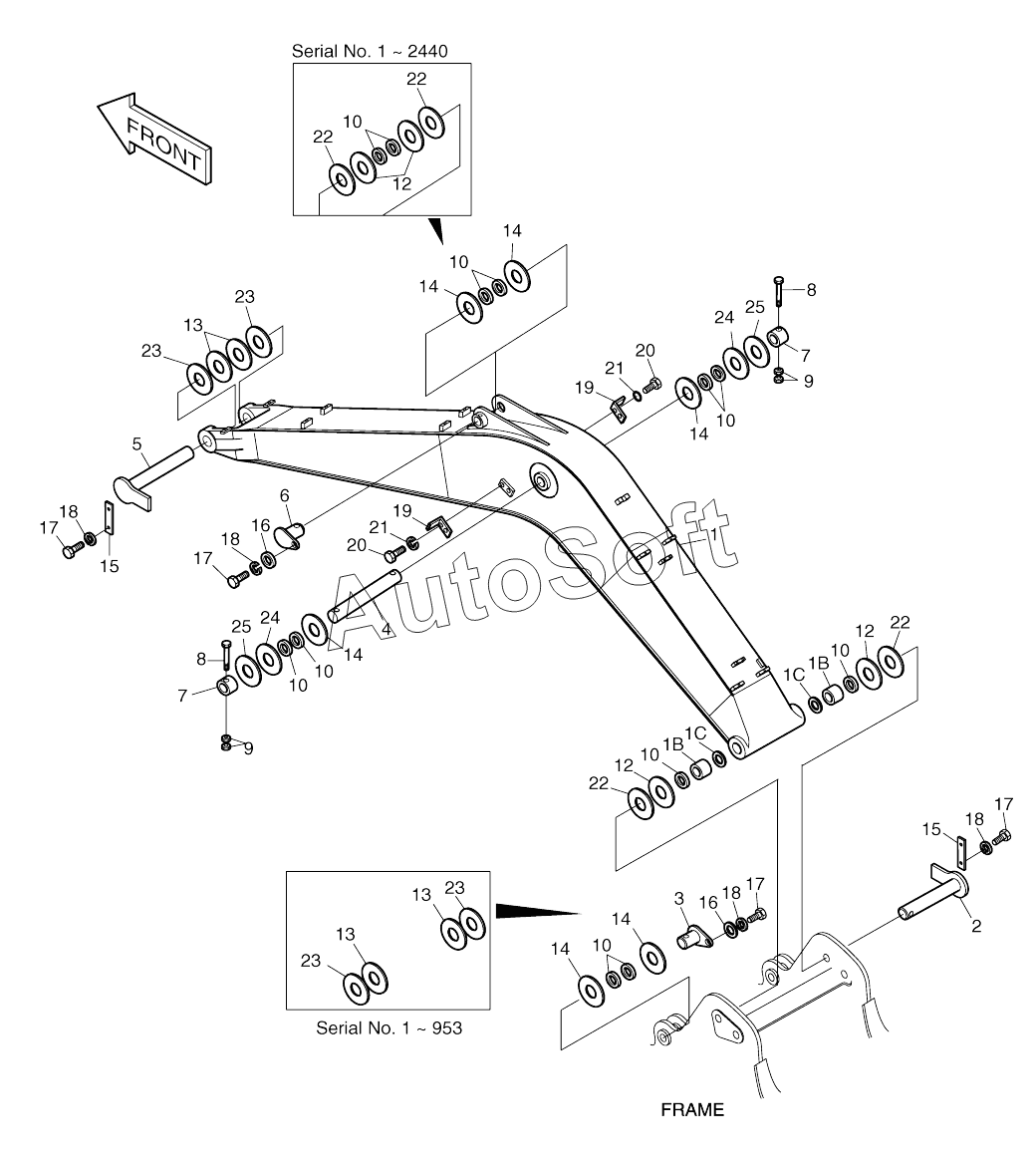

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). BOOM-4.6M
18
18
18
18
12
12
12
12
12
12
12
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
17
17
17
17
17
17
10
10
10
10
10
10
10
10
18
18
18
18
19
19
20
20
21
21
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
24
24
25
25
1C
1C
1
1B
1B
1B
1B
1B
1B
2
3
4
5
6
7
7
8
8
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-1432B | 2***B | Boom assy | |
| 2701-1432C | 2***C | BOOM ASS'Y-4.6m | |
| 1 | 2***B | Boom sub assy | |
| 1 | 2***C | Boom sub assy | |
| 1 | 2***G | Boom sub assy | |
| 1 | 2***H | Boom sub assy | |
| 1 | 2***K | Boom sub assy | |
| 1 | 2***N | BOOM SUB ASS'Y-4.6m | |
| 10 | 2***4 | SEAL;DUST | |
| 12 | 2***4 | SHIM | |
| 12 | 2***4 | SHIM | |
| 13 | 2***7 | SHIM | |
| 13 | 2***7 | SHIM | |
| 14 | 2***8 | SHIM | |
| 14 | 2***8 | SHIM | |
| 14 | 2***8 | SHIM | |
| 15 | 2***4 | PLATE;STOPPER | |
| 16 | 2***6 | STOPPER | |
| 17 | S***1 | Bolt | |
| 17 | S***6 | BOLT M16X2.0X35 | |
| 18 | S***1 | WASHER;SPRING | |
| 18 | S***3 | WASHER;SPRING | |
| 19 | 2***A | BRACKET | |
| 1B | 1***8 | Bushing | |
| 1B | 2***A | BUSHING | |
| 1B | 2***A | BUSHING | |
| 1C | 2***4 | SEAL;DUST | |
| 2 | 2***G | PIN | |
| 20 | S***3 | BOLT M12X1.75X25 | |
| 21 | S***3 | WASHER;SPRING M10 | |
| 22 | 2***5 | SHIM | |
| 22 | 2***5 | SHIM | |
| 23 | 2***9 | SHIM | |
| 23 | 2***9 | SHIM | |
| 24 | 2***3 | SHIM | |
| 25 | 2***4 | SHIM | |
| 3 | 2***C | Pin | |
| 3 | 2***E | PIN | |
| 4 | 2***B | PIN | |
| 5 | 2***E | PIN | |
| 6 | 2***C | PIN | |
| 7 | 2***2 | STOPPER | |
| 8 | S***1 | Bolt | |
| 8 | S***6 | BOLT M16X2.0X140 | |
| 9 | S***3 | NUT |
